Рисунок 4 - Результаты гидравлического расчета сети на час максимального водопотребления
Таблица 4 - Результаты гидравлического расчета сети на час максимального водопотребления с учетом пожаротушения в узле 6.
| № | Длина, м | Тип труб | Диаметр, мм | Скорость, м/с | Потери напора, м | Расход, л/с |
| 1 | 320 | пластмассовые | 110 | 0,7 | 0,3 | 1,2 |
| 2 | 1228 | пластмассовые | 110 | 0,78 | 0,55 | 1,0 |
| 3 | 144 | пластмассовые | 140 | 0,58 | 0,60 | 3,9 |
| 4 | 548 | пластмассовые | 110 | 0,7 | 0,98 | 1,4 |
| 5 | 330 | пластмассовые | 110 | 1,2 | 1 | 10,7 |
| 6 | 1126 | пластмассовые | 140 | 0,86 | 0,44 | 1,0 |
| 7 | 368 | пластмассовые | 140 | 0,7 | 0,85 | 1,7 |
| 8 | 90 | пластмассовые | 110 | 0,7 | 0,54 | 0,9 |
| 9 | 926 | пластмассовые | 110 | 0,7 | 0,53 | 1,2 |
| 10 | 1370 | пластмассовые | 140 | 0,6 | 1,58 | 9,7 |
| 11 | 964 | пластмассовые | 110 | 0,6 | 0,67 | 1,3 |
| 12 | 1500 | пластмассовые | 140 | 0,47 | 0,26 | 4,2 |
| 13 | 400 | пластмассовые | 140 | 0,6 | 0,2 | 3,1 |
| 14 | 1315 | пластмассовые | 110 | 0,6 | 0,15 | 1,1 |
Рисунок 5 - Результаты гидравлического расчета сети на час максимального водопотребления с учетом пожаротушения в узле 6.
Расчет при аварии на участке 9
Третий расчетный случай – при аварии на участке 9 выполняется из условия, что расход воды на данном участке равен 0 и потокораспределение осуществляется по участку 4.
Составляется таблица узловых расходов, с учетом аварии на 9 участке.
Составляется схема предварительного потокораспределения с учетом аварии. Выполняется гидравлический расчет сети, при этом диаметры трубопроводов, определенные в первом расчете остаются неизменными. Результаты расчета приведены в таблице 4.
Таблица 4 - Расчет узловых расходов при аварии на участке 9.
| Номер узла | Прилегающие участки | Lприл, м | 0,5 Lприл, м | qпут, л/с | qузл, л/с |
| 1 | 1 | 320 | 232 | 0,279090114 | 0,29 |
| 3 | 144 | ||||
| 2 | 1 | 320 | 774 | 0,931102362 | 0,93 |
| 2 | 1228 | ||||
| 3 | 3 | 144 | 539 | 0,648403325 | 0,65 |
| 4 | 548 | ||||
| 9 | 926 | ||||
| 4 | 4 | 548 |
| 2,8210033 | 2,8 |
|
| 8 | 90 | 323 | ||
|
| 5 | 330 |
| ||
| 5 | 8 | 90 | 461 | 0,554571304 | 0,55 |
| 9 | 926 | ||||
| 7 | 368 | ||||
| 6 | 5 | 330 | 608 | 0,731408574 | 0,73 |
| 6 | 1126 | ||||
| 7 | 368 | ||||
| 7 | 11 | 964 | 1139,5 | 2,650986414 | 2,65 |
| 14 | 1315 | ||||
| 8 | 11 | 964 | 955 | 2,221756933 | 2,22 |
| 12 | 1500 | ||||
| 13 | 400 | ||||
| 9 | 13 | 400 | 1071 | 0 | 0 |
| 12 | 1500 | ||||
| 14 | 1315 |
Таблица 5- Результаты гидравлического расчета сети при аварии на участке 9
| № | Длина, м | Тип труб | Диаметр, мм | Скорость, м/с | Потери напора, м | Расход, л/с |
| 1 | 320 | пластмассовые | 110 | 0,7 | 0,3 | 1,2 |
| 2 | 1228 | пластмассовые | 110 | 0,78 | 0,55 | 1,0 |
| 3 | 144 | пластмассовые | 140 | 0,58 | 0,60 | 3,9 |
| 4 | 548 | пластмассовые | 110 | 0,7 | 0,98 | 1,4 |
| 5 | 330 | пластмассовые | 110 | 1,2 | 1 | 10,7 |
| 6 | 1126 | пластмассовые | 140 | 0,86 | 0,44 | 1,0 |
| 7 | 368 | пластмассовые | 140 | 0,7 | 0,85 | 1,7 |
| 8 | 90 | пластмассовые | 110 | 0,7 | 0,54 | 0,9 |
| 9 | 926 | пластмассовые | 110 | 0,7 | 0,53 | 1,2 |
| 10 | 1370 | пластмассовые | 140 | 0,6 | 1,58 | 9,7 |
| 11 | 964 | пластмассовые | 110 | 0,6 | 0,67 | 1,3 |
| 12 | 1500 | пластмассовые | 140 | 0,47 | 0,26 | 4,2 |
| 13 | 400 | пластмассовые | 140 | 0,6 | 0,2 | 3,1 |
| 14 | 1315 | пластмассовые | 110 | 0,6 | 0,15 | 1,1 |

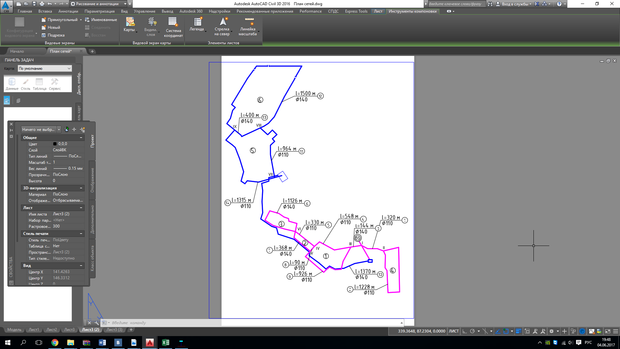

Рисунок 6 - Результаты гидравлического расчета сети при аварии на участке 9
-
Проектирование насосной станции II-подъема
Насосная станция II-подъема предназначена для подачи воды из 2-х существующих резервуаров запаса воды емкостью по 300 куб.м каждый, расположенных на существующем водозаборе, в нижнюю зону и резервуары запаса воды верхней зоны. Вода поступает из резервуаров в существующие сети верхней зоны.
