Расчетные расходы воды в сутки наибольшего и наименьшего водопотребления Q_сут.m, м³/сут, надлежит определять:

(1)

Коэффициент суточной неравномерности водопотребления К_сут, учитывающий уклад жизни населения, режим работы предприятий, степень благоустройства зданий, изменения водопотребления по сезонам года и дням недели, принят равным 1,3

Расчетные часовые расходы воды q_ч, м³/ч, определяются по формулам:

(2)

Коэффициент часовой неравномерности водопотребления К_ч следует определять из выражений:

(3)

где a — коэффициент, учитывающий степень благоустройства зданий, режим работы предприятий и другие местные условия, принимаемый a_max = 1,2; a_min = 0,4;

b — коэффициент, учитывающий число жителей в населенном пункте, принимаемый согласно [1] равный 2.

Выбор схемы водопроводной сети

На территории, обслуживаемой водопроводом, разница в отметках земли в верхней и нижней зонах города значительна, рельеф имеет сильно пересеченный характер. В данном случае, устройство единой водопроводной сети нерационально. Напор в такой сети, определенный из условия обеспечения минимального напора в диктующей (высокой) точке, оказался бы чрезмерным на пониженных участках территории. Такой чрезмерный напор на значительной части территории невыгоден экономически, так как насосы должны подавать воду с повышенным напором и на те участки территории, где он не нужен. К тому же большой напор опасен для прочности труб и вызывает излишние утечки из сети; при большом напоре могут возникать сильные гидравлические удары.

Поэтому же при большой разнице отметок в разных участках обслуживаемой водопроводом территории водопроводная сеть разбита на зоны с таким расчетом, чтобы напор в каждой зоне не превышал установленной величины, т.е. устраиваем зонный водопровод.

Схема зонирования выбрана параллельная. При параллельном зонировании (рисунок 1) устроена одна насосная станция, на которой устанавливают отдельные группы насосов для каждой зоны.

Магистральный водовод верхней зоны прокладывается от насосной станции второго подъема до резервуаров верхней зоны.

Трассировка сети в пределах улиц решена с учетом размещения существующих инженерных коммуникаций.

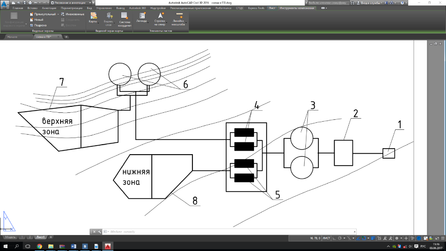

1 – водозаборные сооружения из подземного источника; 2 – очистные сооружения (цех обеззараживания); 3 – резервуары чистой воды; 4 – насосы верхней зоны; 5 – насосы нижней зоны; 6 – резервуары чистой воды верхней зоны; 7 – водопроводная сеть верхней зоны; 8 – водопроводная сеть нижней зоны.

Рисунок 1 – Схема водопроводной системы города Курильска.

Трассировка водопроводной сети

Водопроводная сеть- один из основных, дорогостоящих и весьма ответственных элементов системы водоснабжения и представляет собой совокупность водопроводных линий для подачи воды к местам потребления.

Водопроводная сеть состоит из водоводов, магистральной сети и распределительных трубопроводов. Она должна удовлетворять следующим основным требованиям: подавать воду в требуемом количестве и под требуемым напором, обеспечивать надежность и бесперебойность подачи, быть экономичной.

Согласно [1] магистральные водопроводные сети запроектированы кольцевыми. Трассировка магистральной водопроводной сети выполнена на плане населенного пункта с учетом существующей системы водоснабжения в такой последовательности:

· устанавливается основное направление движения воды по территории населенного пункта от насосной станции второго подъёма к наиболее удаленным районам и промышленным предприятиям;

· магистральные линии соединяются перемычками, в результате чего образуются «кольца», вытянутые вдоль основного направления движения воды. Все кольца пронумерованы.

Магистральная сеть разбивается на участки узловыми точками, которые расставляются в местах:

• пересечения магистралей с перемычками;

• подключения водоводов к сети от насосной станции 2го подъема и от водонапорной башни;

• подключения крупных потребителей воды к сети.

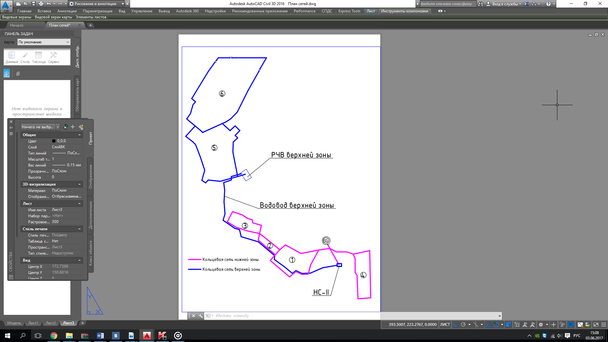

Узловые точки нумеруются в произвольном порядке. По плану определены длины участков и их значения проставляются вдоль участков. Схема трассировки магистральной сети водоснабжения представлена на рисунке 2.

Рисунок 2 . Схема трассировки магистральной сети водоснабжения г. Курильска.

Гидравлический расчет водопроводной сети

При гидравлическом расчете устанавливается истинное потокораспределение на участках кольцевой сети при заданном водопотреблении и назначенных диаметрах, и определяются потери напора на всех участках. Гидравлический расчет выполнен на IBM PC по программе ДВГУПС.

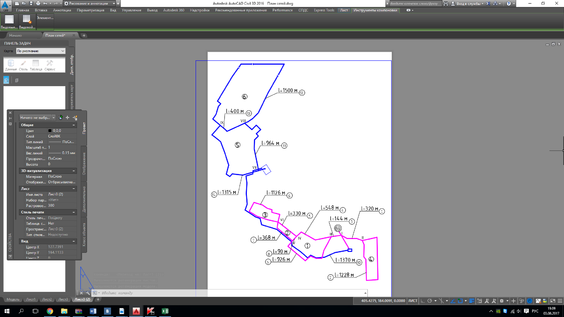

Для расчета на компьютере по программе ДВГУПС составлены таблицы исходных данных для двух расчетных случаев. Диаметр, длина и материал труб участков одинаковы для всех случаев. На кольцевой сети приняты полиэтиленовые напорные трубы. Трассировка магистральной водопроводной сети выполнена по кольцевой схеме, что обеспечивает большую надежность и бесперебойность подачи воды потребителям. На рисунке 3 показана схема водопроводной сети с пронумерованными участками и кольцами, а также протяженностью участков.

Водоводы рассчитаны по наибольшему секундному расходу в часы наибольшей подачи воды от НС-2.

Гидравлический расчет производится на два характерных расхода – в час максимального водопотребления и в этот же период но с дополнительным расходом на пожаротушение.

В час максимального водопотребления вода расходуется на хозяйственно-питьевые нужды населения.

Расчетная схема представляет собой схему с узловыми расходами, по которой определяются расходы воды на участках сети.

Рисунок 3. Схема магистральной водопроводной сети

Узловые расходы складываются из водопотребления промышленных предприятий, (сосредоточенные узловые расходы) и водоразбора населением, который предполагается равномерно распределенным по длине сети, (путевые расходы):

, (4)

, (5)

где – суммарная длина участков, прилегающих к данному узлу, км; – удельный путевой расход, л/с∙км, определяется по формуле

, (6)

где – суммарная длина всех участков сети, км.

Сумма всех узловых расходов должна совпадать с суммарной подачей воды в сеть в этот расчетный час:

. (7).

Расчет на час максимального водопотребления

Расход воды на хоз-питьевые нужды для часа максимального водопотребления составит 35 м³/ч и 22 м³/ч для верхней и нижней зоны соответственно . Удельный путевой расход при суммарной приведенной длине всех участков верхней и нижней зоны соответственно ΣL_верх =4179 м, ΣL_нижняя =5080 м равен

л/с м.

л/с м.

Таблица 2 - Расчет узловых расходов в час максимального водопотребления

В таблице 3 и на рисунке 4. Показаны результаты гидравлического расчета на час максимального водопотребления.

Таблица 3 - Результаты гидравлического расчета сети на час максимального водопотребления
