Определяем расстояния для избыточных давлений D Р_ф соответственно для 3,0; 2,0; 1,0; 0,5; 0,3; 0,2; 0,1 кгс/см² при взрыве ГВС от 200 т дизельного топлива:

м,

м,

м,

м,

м,

м,

м.

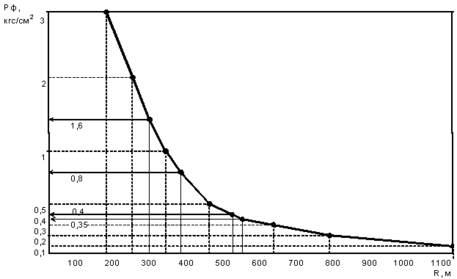

Построим изолинию избыточного давления при взрыве ГВС от 200 т дизельного топлива (рис. 8.1).

Рисунок 8.1. Изолиния избыточного давления при взрыве ГВС от 200 т дизельного топлива

По расстоянию от места расположения цистерн до элементов объекта определяем избыточное давление, воздействующее на элемент объекта:

• на стойло №1 воздействует D Р_ф = 0,8 кгс/см²;

• на стойло №2 – 1,6 кгс/м²;

• на здание депо – 0,4 кгс/см²;

• на локомотив – 0,35 кгс/см².

Согласно [4] прил. 2 табл. 2 здания стойл №1 и №2 будут разрушены полностью, здание депо получит средние разрушения, локомотив повреждений не получит. Для снижению степени разрушения депо станции Новый Ургал необходимо:

• уменьшение количества заполненных цистерн на путях станции Новый Ургал;

• обвалование прилегающих путей;

• увеличение расстояния между путями и сооружениями локомотивного депо.

Заключение

В данном дипломном проекте рассмотрены мероприятия по увеличению пропускной способности на участке Известковая – Новый Ургал для освоения перспективных грузопотоков. Проведен анализ наличной и потребной пропускной способности участка. Построены графики движения поездов для грузопотоков 2020 и 2025 годов, рассчитаны показатели эксплуатационной работы, выполнена экономическая оценка предлагаемых мер.

Предложены реконструктивные и организационно-технические мероприятия:

– удлинение станционных приемоотправочных путей на станциях участка до полезной, 1050 метров под поезда длиной в 71 условный вагон в сторону максимальных перегонов.;

– оборудование участков более совершенными устройствами СЦБ. Замена полуавтоматической блокировки на диспетчерскую централизацию и автоблокировку.;

– устройство двухпутных вставок на лимитирующем перегоне.;

– введение частично-пакетного графика движения поездов.

Для реализации предложенных мер по увеличению пропускной способности участка Известковая – Новый Ургал потребуются значительные капитальные вложения. Окупаемость данного проекта 5,08 лет.

Заключительным этапом разработки дипломного проекта является организация безопасности и охраны труда при выполнении летних путевых работ, а также расчет ущерба от производственного травматизма.

А.С. Гудимов

Список использованных источников

1. Левин Д.Ю., Павлов В.Л. Расчет и использование пропускной способности железных дорог: монография. – М.:ФГОУ «Учебно-методический центр по образованию на железнодорожном транспорте», 2011. – 364 с.

2. Широкова В.В. Технология эксплуатационной работы на участках железных дорог: учеб. пособие. Широков А.П, Широкова В.В –Хабаровск: Изд-во ДВГУПС, 2011.-114 с.: ил.

3. Широков А.П. Расчет пропускной способности участков железнодорожных линий: методическое пособие / А.П. Широков, В.В. Широкова – Хабаровск: Изд-во ДВГУПС, 2010. – 47 с. : ил.

4. Инструкция по определению станционных и межпоездных интервалов [Текст]: утв. Вице-президентом ОАО «РЖД» 01.12.11. – М.: - 213 с.

5. Инструкция по расчету наличной пропускной способности железных дорог [Текст]: утв. Вице-президентом ОАО «РЖД» 10.04.10. – М. : ТЕХИНФОРМ, 2010. – 289 с.

6. Абрамов А.А. Управление эксплуатационной работой: Ч. II. График движения поездов и пропускная способность: Учеб. пос. −М.:РГОТУПС, 2002, −171 с.

7. Тесленко И.М. Разработка правил и инструкций по охране труда: Методические указания. – Хабаровск: Изд-во ДВГУПС, 2002. – 24 с.

8. Тесленко И.М. Вопросы безопасности жизнедеятельности в дипломном проектировании[Текст]: методические указания / И.М. Тесленко, К.В. Пупатенко. – Хабаровск: Изд-во ДВГУПС, 2009. – 23 с.

9. Правила технической эксплуатации железных дорог Российской Федерации [Текст] / Утверждены приказом Минтранса РФ от 21.12.2010 N 286 в редакции Приказов Минтранса России от 04.06.2012 N 162 от 13.06.2012 N 162. – Екатеринбург: ИД «Урал Юр Издат», 2013. - 240 с.

10. СТО РЖД 15.015-2016 «Проходы служебные на объектах ОАО «РЖД». Технические требования, правила устройства и содержания». – М. : Изд-во МИИТ, 2016. – 43 с.

11. Инструкция по охране труда для дежурного по железнодорожной станции ОАО «РЖД» [Текст] / Утверждена распоряжением ОАО «РЖД» от 20 декабря 2012г №2632р.- 25 с.

12. Стратегия развития холдинга «РЖД» на период до 2030 года [Текст] / Утверждена распоряжением ОАО «РЖД» от 22 декабря 2014г №3056р – 18 с.

13. Модернизация железнодорожной инфраструктуры Байкало-Амурской и Транссибирской железнодорожных магистралей с развитием пропускных и провозных способностей [Текст]: распоряж. правит.:[принят 24 октября 2014]// Правительство РФ. – 2014. - №2116-р. – 17 с.

14. Инструкция по расчету наличной пропускной способности железных дорог [Электронный ресурс]: утверждена первым вице-президентом ОАО «РЖД» В.Н.Морозовым 10 ноября 2010 г. - Москва, 2010. – 305 с.

15. Правила и технические нормы проектирования станций и узлов на железных дорогах колеи 1520 мм [Текст]: ЦД-858: утверждены Заместителем Министра путей сообщения Российской Федерации С.А.Гришиным 28 июля 2000 г. - М.: Техинформ, 2001. – 255 с.

16. План формирования поездов Дальневосточной железной дороги на 2015-2016 гг. (в границах Хабаровского, Владивостоксого, Комсомольского, Сахалинского и Тындинского регионов) [Электронный ресурс]: утвержден Начальником Дальневосточной дирекции управления движением В. Н. Зеленько01.12.2015 г. и введенный в действие с 13.12.2015 г. – Хабаровск, 2015. – 2119 с.

17. Инструкция по расчету наличной пропускной способности железных дорог [Электронный ресурс]: утверждена первым вице-президентом ОАО «РЖД» В. Н. Морозовым 10.11.2010 г. – Москва, 2010. – 305 с.

18. Правила перевозок жидких грузов наливом в вагонах-цистернах и вагонах бункерного типа для перевозки нефтебитума (с изменениями на 20 ноября 2013 года)

19. Правила перевозок опасных грузов по железным дорогам (в ред. с изм. и доп. от 23.11.07 г., 30.05.08 г., 22.05.09 г.): [утв. Советом по железнодорожному транспорту государств-участников Содружества, протокол от 05 апр. 1996 г. № 15].

20. ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ. М.: Издательство стандартов, 2009.
