Текст из файла (страница 4)

– распознавания (известного нам лица, например сотрудника);

– детектирования (гарантированное определение наличия человека в кадре оператором или детектором движения);

– мониторинга.

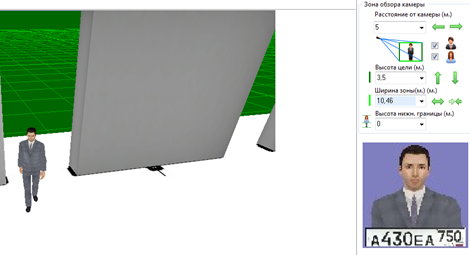

Рисунок 6 –Окно настроек для идентификация субъекта

В таблице 1 приведены расчётные данные для камер, направленных на зону погрузочно/разгрузочных работ:

Таблица 1 ­–­­ Расчётные данные для видеокамеры

Параметры видеокамеры	Значение
Разрешение	1920x1080
Матрица	1/3
Фокусное расстояние	2.8
Высота камеры	3.5
Наклон	32.7
Углы обзора	81.2; 65.5
Расстояние	5
Ширина зоны обзора	10.5

В соответствии с приведенными параметрами, а также опираясь на техническое задание, в модельном ряду Hikvision подберем купольную камеру в антивандальном исполнении с функцией День/Ночь DS–2CD2112–I, с двух-мегапиксельным объективом и фиксированным фокусным расстоянием 2,8 мм.

Согласно техническому заданию необходимо расположить камеры для наблюдения за каждой зоной погрузочно/разгузочных работ; обзорную камеру рабочей зоны складского помещения; в низкотемпературный склад; в помещении мойки тары с охватом оконного проёма; над тремя отгрузочными воротами для подсчёта коробок с отгружаемой продукцией; в операторском помещении с двухсторонней связью; в зоне разгрузки фуры, т.о. чтобы зона обзора позволяла охватывать содержание прицепа полностью; в коридор склада и офиса с зоной идентификации входная дверь; обзорная камера холла с зоной идентификации проходящие через турникет посетители; в помещении кассы.

Таблица 2 содержит перечень значений камер предлагаемых проектом для установки, технические характеристики приведены в Приложении Б.

Для камеры 2CD2122FWD–IS существует возможность в настройках включить режим «коридор». В режиме «коридор» видеосигнал с камеры поступает с соотношением сторон 9:16, что позволяет формировать вертикально ориентированное изображение .

У типов камер Bullet и Dome вандалостойкие (IK08) корпуса, защищенные от попадания внутрь влаги и пыли по стандарту IP67, с рабочими температурами от –40° до +60°С. Данная необходимость обусловлена условиями эксплуатации и температурном режиме.

Таблица 2 ­–­­ Перечень камер в соответствии с зонами наблюдения

Зона установки	Расчётные характеристики камер		Кол-во камер	Камеры рекомендованные проектом	Тип исполнения
	Разрешение	Фокусное расстояние
Зона погрузочно разгрузочных работ	1920x1080	2,8	4	2CD2122FWD–IS (f=2,8)	Dome
Рабочая зона складского помещения	1920x1080	4,3	1	2CD2122FWD–IS (f=4)	Dome
Помещение мойки тары	1280x1024	2,5	1	DS–I122(f=2,8)	Dome
Отгрузочными ворота	1280x1024	3,3	3	DS–I120(f=4)	Bullet
Операторское помещение	1280x720	2,1	1	DS–I114(f=2,8)	Cube
Зона разгрузки фуры	1920x1080	4,1	1	2CD2122FWD–IS (f=4)	Dome
Коридор склада и офиса	1920x1080	2,2	2	2CD2122FWD–IS (f=4)	Dome
Обзорная камера холла	1920x1080	1,8	1	2CD2122FWD–IS (f=4)	Dome
Касса	2688x1520	1,9	1	2CD2742FWD–IS(f=2,8)	Dome
Низкотемпературный склад	1920x1080	3,6	4	2CD2022WD–I(f=4)	Bullet

3.2 Расчет объема видеоархива системы видеонаблюдения

Количество жестких дисков для видеосервера напрямую зависит от глубины архива, которую требуется обеспечить.

Необходимое количество дисков всегда рассчитывается исходя из суммарного потока данных в единицу времени. Величина потока напрямую зависит от целого ряда факторов, в числе которых: количество камер, разрешение картинки, количество записываемых кадров в секунду, тип видео компрессии, используемый IP-камерой.

Формула для расчета емкости жесткого диска [18]:

Для расчета объема видеоархива в проектной программе указываем следующие характеристики IP-камер:

– разрешение камеры;

– тип видео компрессии (H.264);

– FPS (число кадров в секунду);

– количество камер;

– количество дней хранения записи.

Т.к. все камеры будут записывать информацию по движению и в рабочее время суток средний процент активности выше, то следует скорректировать соответствующие столбцы относительно данной информации. За среднюю интенсивность движения принята сцена с 30% изменениями в кадре и высоким количеством мелких деталей. За высокую интенсивность движения принята сцена с более чем 70% изменениями в кадре и большим количеством движущихся мелких деталей.

В таблице 3 приведены размеры видеоархива и общая оценка сетевого трафика.

Таблица 3 ­­– Размер видеоархива для камер наблюдения и общая оценка сетевого трафика

Для выполнения условий ТЗ необходим объём памяти видеосервера – 12 303 Гб. Одним из лидирующих производителей жёстких дисков для видеонаблюдения является компания WD (Western Digital). Наиболее популярным продуктом считается WD Purple, который может обеспечить обработку информации с 32 видеокамер.

3.3 Проектирование СКС

Правила построения СКС для системы видеонаблюдения подчиняются общему стандарту. Для проектирования СКС существует отечественный стандарт, ГОСТ Р 53246–2008 «Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования» [5], который основывается на международных стандартах и в большей части является переводом и интеграцией ИСО/МЭК11801:2002, ANSI/TIA/EIA–568B и ANSI/TIA/EIA–604–3.

Кроме того, при проектировании СКС требуется соблюдать требования федеральных стандартов и сводов правил, а также иных нормативно–правовых актов РФ в области проектирования кабельных и инженерных сетей зданий:

– федеральный закон 123–ФЗ. Технический регламент о требованиях пожарной безопасности [1];

– ГОСТ 31565–2012. Кабельные изделия. Требования пожарной безопасности [12];

– СП 134.13330.2012. Системы электросвязи зданий и сооружений [13].

3.3.1 Оценка пропускной способности
