– требования к скорости Ethernet-контроллера и его пропускной способности рассчитываются путем сложения общего входящего потока с IP-камер и исходящего потока при передаче на удаленные рабочие места мониторинга;

– детальная конфигурация сервера рассчитывается на этапе проектирования c запасом производительности платформы не менее 20% необходимой для дальнейшего развития и наращивания;

– хранилище данных должно обеспечивать хранение накопленной информации в течение 60 дней для привилегированного канала записи и 10 дней для не привилегированного канала записи;

– тип, количество и размер HDD должны выбираться из оптимального соотношения цена-качество из доступного оборудования на рынке;

– возможность наращивания дискового пространства до 200 % без замены ранее установленных дисков;

– наличие средств самодиагностики.

6.1.3 Требование к видеокамерам

По периметру объекта необходимо установить уличные видеокамеры, в помещениях объекта - купольные, кроме камер установленных в офисных кабинетах, там необходимо установить камеры с аудиовыходом. Расположение видеокамер должно обеспечивать максимальное покрытие наблюдения, согласно Приложения А.

Уличные видеокамеры должны удовлетворять следующим характеристикам:

– антивандальный корпус тип bullet;

– класс защиты не менее IP66;

– матрица не менее 1/3'';

– детекция движения;

– разрешение сенсора не менее 2 Мп;

– цветная камера с поддержкой режима день/ночь;

– количество кадров в секунду – 25 (с поддержкой битрейта в диапазоне от 2048 Кбит/сек до 4096 Кбит/с);

– видеосжатие протоколы Н.264;

– ИК-подсветка дальностью не менее 20 м;

– разрешение изображения не менее 1920х1080 пикселей;

– чувствительность не более 0,05 лк (день)/ 0,005 лк (ночь);

– угол обзора объектива не менее 4мм;

– гарантия производителя 2 года;

– возможность трансляции не менее двух потоков видео Н.264;

Требования к видеокамерам, устанавливаемым в помещении:

– антивандальный купольный корпус;

– класс защиты не менее IP66;

– матрица не менее 1/3'';

– детекция движения;

– разрешение сенсора не менее 3 Мп;

– цветная камера с поддержкой режима день/ночь;

– количество кадров в секунду - 25 (с поддержкой битрейта в диапазоне от 2048 Кбит/сек до 4096 Кбит/с);

– видеосжатие протоколы Н.264;

– ИК-подсветка дальностью не менее 10 м;

– разрешение изображения не менее 1920х1080 пикселей;

– чувствительность не более 0,05 лк (день)/ 0,005 лк (ночь);

– угол обзора объектива не менее 4мм;

– гарантия производителя 2 года;

– возможность трансляции не менее двух потоков видео Н.264.

Требования к видеокамерам с аудиовыходом выходом:

– разрешение сенсора не менее 1 Мп;

– цветная камера с поддержкой режима день/ночь;

– количество кадров в секунду - 25 (с поддержкой битрейта в диапазоне от 2048 Кбит/сек до 4096 Кбит/с);

– видеосжатие протоколы Н.264;

– ИК-подсветка дальностью не менее 10 м;

– разрешение изображения не менее 1920х1080 пикселей;

– чувствительность не более 0,05 лк (день)/ 0,005 лк (ночь);

– угол обзора объектива не менее 4мм;

– гарантия производителя 2 года;

– возможность трансляции не менее двух потоков видео Н.264;

– двусторонняя аудиосвязь.

6.1.4 Кабельные трассы

– передачу сигнала организовать от видеокамер до коммутатора помощью кабеля «витая пара» cat.5e. для уличной прокладки;

– использовать металлизированную гофру для уличной прокладки кабеля;

– через охранные зоны инженерных коммуникаций трассы проводить по укладываемым трубам требуемого диаметра для предупреждения возможных повреждений;

– при монтаже должен быть соблюдён пространственный дизайн, кабеля должны располагаться в горизонте – параллельно, отводы линий – перпендикулярно [3].

7 Требования к безопасности

Используемое в СВ оборудование должно обеспечивать безопасность персонала при своей эксплуатации.

При проектировании и создании СВ должно быть обеспечено выполнение требований безопасности при монтаже, эксплуатации, наладке и обслуживании средств системы, включая защиту от воздействий электрического тока, электромагнитных полей.

Все технические средства СВ должны быть сертифицированы на предмет соответствия обязательным требованиям по безопасности Системы сертификации ГОСТ Р:

– ГОСТ Р МЭК 60950–2002 «Безопасность оборудования информационных технологий» [7];

– ГОСТ Р 51318.24–99 «Совместимость технических средств электромагнитная. Устойчивость оборудования информационных технологий к электромагнитным помехам» [8];

– ГОСТ Р 51318.22–99 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационных технологий» [9];

– ГОСТ 26329–84 «Машины вычислительные и системы обработки данных. Допустимые уровни шума технических средств и методы их определения» [10].

– ГОСТ Р 51317.3.2–99 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам» [11].

8 Требования к электропитанию и заземлению

Размещение оборудования СВ в телекоммуникационных шкафах должно обеспечивать его безопасное обслуживание и эксплуатацию.

Подключение оборудования СВ к сети электропитания должно выполняться в соответствии с требованиями ПУЭ.

Оборудование АПК должно быть рассчитано на питание от сети переменного тока напряжением 220 В, частотой 50 Гц и должно сохранять работоспособность при отклонении напряжения питающей сети от плюс 10% до минус 15%, частоты плюс/минус 1 Гц [13].

9 Требования к квалификации персонала

Оборудование СВ должно эксплуатироваться и обслуживаться инженерным персоналом.

Оборудование должно функционировать в режиме «24 часа в сутки, 7 дней в неделю, 365 дней в году» без постоянного привлечения инженеров.

Допустимо привлечение специалистов в случаях:

– проведение первоначальной настройки оборудования в части;

– проведение регламентных работ;

– проведение работ, связанных с устранением внештатных и аварийных ситуаций.

8 Порядок контроля и приёмки системы

После завершения монтажных работ проводятся приемосдаточные испытания, в ходе которых представитель заказчика подтверждает работоспособность СВ в рамках настоящего ТЗ.

В случае невыполнения указанных ниже условий параметры системы должны быть приведены в соответствии с данными пунктами ТЗ.

Просмотр текущего изображения камер. На рабочем месте оператора должны последовательно отображаться текущие изображения зон наблюдения со всех камер.

Проверка глубины видеоархива. Проверка глубины видеоархива проводится путем контрольной записи видеосигнала со всех камер в течение 1 часа.

Просмотр записи. На рабочем месте оператора должен воспроизводиться фрагмент записи из произвольного выбранного временного интервала в пределах того периода, когда видеосервер находился в режиме записи; выбранный фрагмент должен сохраняться на внешнем носителе и воспроизводиться видеоплеером Windows Media Player.

9 Требования к документированию

После окончания работ Заказчику должна быть предоставлена документация:

– спецификация оборудования и работ;

– инструкция по эксплуатации;

– схема расположения зон наблюдения и оборудования;

– технические паспорта оборудования;

– технический проект.

Вся необходимая документация должна быть в объеме, достаточном для нормальной эксплуатации оборудования.

Весь объем документации на русском языке.

Поставщик предоставляет необходимые лицензии на эксплуатацию поставляемого программного обеспечения.

3 ТЕХНИЧЕСКИЙ ПРОЕКТ СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ

При проектировании СВ возникают следующие задачи:

– определить зоны обзора и рассчитать фокусное расстояние объективов;

– место размещения камер;

– количество необходимых камер.

При увеличении угла обзора камеры уменьшается разрешение наблюдаемых объектов, поэтому необходимо соблюдать баланс между возможностью распознавания/идентификации людей в кадре, размером зоны обзора и количеством и типом установленных каме. В выпускной квалификационной работе для расчета параметров видеонаблюдения использована программу IP Video System Design Tool (IP VSDT), которая позволяет быстро найти оптимальное количество и расположение камер видеонаблюдения, выполнить расчет системы видеонаблюдения, определить зоны обзора, расположить камеры на существующем или созданном с нуля плане помещений, размещать тестовые объекты и препятствия: стены, автомобили, людей в трехмерном пространстве для выявления мертвых зон и предоставить проект системы видеонаблюдения, снабженный результатами трехмерного моделирования [26].

3.1 Подбор камер, оптимизация размещения и расчет разрешающей способности видеокамер

Для данного технического проекта целесообразен выбор камер видеонаблюдения из линейки Hikvision [28]. IP-камеры Hikvision занимают лидирующие позиции в рейтинге мировых продаж. Модельный ряд IP-видеокамер HikVision представлен устройствами Dome, Mini–Dome, SpeedDome, Box, Bullet, Cube и FishEye-типов. Разрешение приборов варьируется от 2 Mpix до более 10 Mpix. Присутствует прогрессивный функционал: WDR (цифровой, 120 дБ, 140 дБ), 3D DNR, многопоточная передача данных, двусторонний звук, поддержка карт памяти, тревожные/входы выходы, многократное оптическое увеличение, видео аналитика, POE–питание. Гарантия на всю продукцию компании составляет 5 лет.

Для проектирования СВ использовано ПО IP Video System Design Tool [26]. Программа предназначена для облегчения процесса планирования, проектирования и оценки эффективности систем видеонаблюдения.

IP Video System Design Tool 8 позволяет:

– проектировать системы видеонаблюдения используя 2D и 3D моделирование;

– рассчитывать требуемое разрешение камеры и фокусное расстояние объектива;

– загружать план помещений, карту местности в форматах JPEG,BMP,PNG, PDF, и AutoCAD DWG;

– оценивать размер видеоархива и требования к локальной сети;

– готовить проектную документацию или коммерческие предложения (печать на принтеры, экспорт в PDF, функции копирования чертежей, таблиц, 3D вида с камер);

– выделять цветом области, в которых возможна детекция, распознавание или идентификация людей в зависимости от плотности пикселей.

Для того, чтобы детализировать план помещения следует загрузить подложку в формате DWG и добавить стены в зонах где это необходимо. Соответственно техническому заданию необходимо установить камеры и подобрать углы обзора.

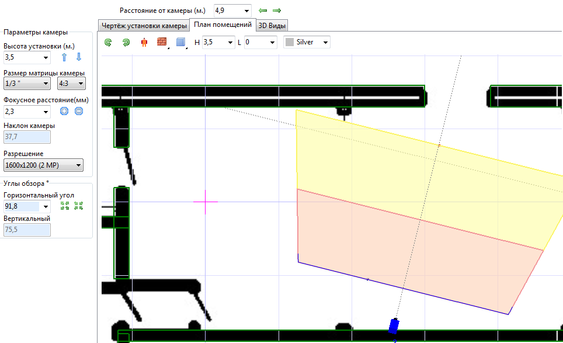

Процесс установки и подбора камеры заключается в следующем в складском помещении необходимо перекрыть зону наблюдения за погрузочно/разгрузочными воротами. В этом случае следует расположить камеру напротив ворот, таким образом, чтобы при отгрузке продукции в коробках, обзор за воротами не был перекрыт. Данную камеру следует сместить относительно горизонтальной оси, иначе при открытых воротах в дневное время суток камера будет «ослеплена». IP VSDT позволяет по заданной ширине зоны обзора и указанному размеру матрицы камеры рассчитать фокусное расстояние объектива, что проиллюстрировано на рисунке 4.

Рисунок 4 – Размещение видеокамеры на чертеже

Согласно Европейскому стандарту EN 50132–7 от 2013 года [15], который по умолчанию используется в программе, различаются следующие задачи для зон обзора камеры:

– зона Инспектирования (в программе отмечена пурпурным цветом). В этой области происходит корректная идентификация, исключающая сомнения. Плотность пикселей равна 1000 пикселям на метр. Данная зона не обязательна, т.к требует мощного оборудования;

– зона Идентификации (в программе отмечена красным). В зоне идентификации обеспечивается необходимое качество изображения и детализации для идентификации личности. Плотность пикселей больше 250 пикселей на метр;

– зона Распознавания (желтая). Для данной области характерно распознования человека, которого вы знаете, или определить, что наблюдаемый человек неизвестен. Плотность пикселей в этой зоне не меньше 125 пикселей на метр;

– зона Обзора (зеленая), где могут быть видны некоторые характерные детали, такие как отличительная одежда. Здесь плотность пикселей равна 62 пикселям на метр;

– зона Детекции (светло-зеленая). В данной области можно гарантированно определить присутствие человека в кадре. Плотность пикселей – 25 пикселей на метр.

– зона Мониторинга (светло-голубая). Область предназначена для наблюдения за транспортным потоком или за движением людей без необходимости различения отдельных фигур. Плотность пикселей – 12 пикселей на метр.

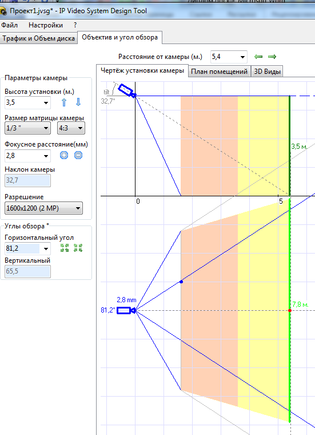

На рисунке 5 изображена вкладка «Чертеж», предназначенная для отображения вида сбоку текущей камеры, позволяющий оценить мертвую зону и угол наклона камеры.

Рисунок 5 – Структура CCD–матрицы

В соответствии c техническим заданием, с помощью изменения разрешения камеры задаются зоны идентификации (Рисунок 6) с помощью изменения разрешения камеры:
