Рисунок 2.1 Структура Хабаровского пожарно-спасательного гарнизона
Порядок создания, реорганизации, ликвидации и штатные расписания пожарной части объявляются и утверждаются соответствующими приказами вышестоящих органов управления. В пожарной части организуется, как правило, трёх- или четырёхсменное дежурство. В пожарной части, созданной в целях пожарно-профилактического обслуживания на объекте, пожарных автомобилей может не быть.[5]
Ежедневно в пожарных частях Хабаровского гарнизона в караул заступают 24 единицы техники, в их числе 20 автоцистерн (АЦ), 2 автолестницы (АЛ) и 2 автомобиля газодымозащитной службы (ГДЗС) и около 100 человек личного состава. Также в каждой пожарно-спасательной части на каждую единицу техники, находящуюся в расчете должна быть одна единица техники в резерве.
Пожарная автоцистерна - пожарный автомобиль, оборудованный пожарным насосом, ёмкостями для хранения жидких огнетушащих средств и предназначенный для доставки на место пожара личного состава и пожарно-технического вооружения. Пожарные автоцистерны используются для тушения пожаров в населённых пунктах, на промышленных объектах, в сельской местности, а также при АСР. Автоцистерны относят к классу основных пожарных автомобилей. [6]
В Хабаровском гарнизоне встречаются АЦ на базе шасси автомобилей УРАЛ-43206, УРАЛ-5557, КамАЗ-43253 и ISUZU-NPR75LK, рисунки 2.2-2.5

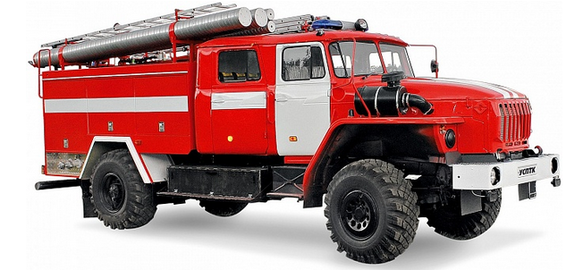

Рисунок 2.2 АЦ 3,0-40 (43206)

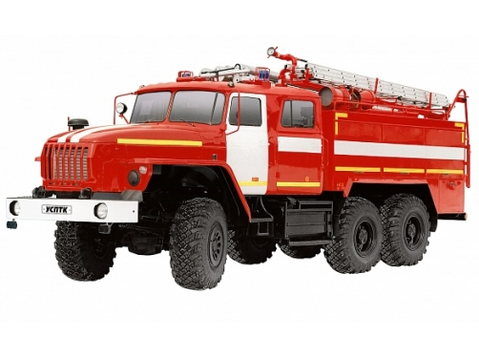

Рисунок 2.3 АЦ 5,5-40/2 (5557)
Рисунок 2.4 АЦ 3,2-40/4(43253)

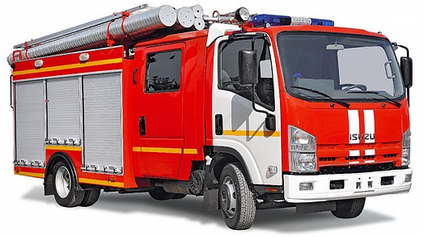

Рисунок 2.5 АЦ 1,5-40/2 (ISUZU-NPR75LK)
Тактико – технические характеристики АЦ представлены в таблице 2.2
Таблица 2.2
Тактико – технические характеристики АЦ
| Характеристика | АЦ 3,0-40 (43206) | АЦ 5,5-40/2 (5557) | АЦ 3,2-40/4 (43253) | АЦ 1,5-40/2 (ISUZU-NPR75LK) |
| Базовое шасси | Урал- 43206 | Урал-5557 | КАМАЗ-43253 | ISUZU-NPR75LK |
| Колесная формула | 4х4 | 6х6 | 4х2 | 4х2 |
| Номинальная мощность, кВт (л.с.), не менее | 176,5 (240) | 176,5 (240) | 165,5 (210) | 114 (155) |
| Скорость, км/ч | 85 | 80 | 90 | 110 |
| Полная масса, кг | 13000 | 18000 | 14035 | 7500 |
| Личный расчет, чел | 7 | 7 | 6 | 6 |
| Запас воды, л | 3000 | 5500 | 3200 | 1500 |
| Емкость пенобака, л | 180 | 360 | 200 | 90 |
| Типы насосов | ||||
Продолжение таблицы 2.2
| Насос | НЦПН – 40/100 или НЦПН – 50/100 | НЦПК – 40/100 – 4/400 | Rosenbauer NH-30 | НЦПК-40/100-4/400 B1T |
| Расположение | Заднее | Заднее | Заднее | Заднее |
| Подача воды, л/сек | 40/50 | 40/4 | 40 | 40/4 |
| Напор, м | 100/100 | 100/400 | 100 | 100/400 |
Пожарная автолестница (АЛ) - пожарный автомобиль, оборудованный стационарной раздвижной стрелой (пакетом колен), которая выполнена в виде непрерывного лестничного марша (лестницы). Предназначается для эвакуации людей с высоты и тушения пожаров в многоэтажных зданиях, а также для выполнения других вспомогательных операций. Подъём и спуск по пожарной автолестнице осуществляется в люльке или по пакету колен лестницы. Для экстренной эвакуации людей с высоты на автолестнице предусмотрено крепление эластичного спасательного рукава, а для тушения пожаров на высоте, на вершине автолестницы устанавливаются различные устройства для подачи ОТВ.[7]
В Хабаровском гарнизоне числится две АЛ, находятся они в ПСЧ – 1 и ПСЧ – 30. Это обусловлено тем, что в районе их выезда много зданий повышенной этажности (10+ этажей). АЛ сконструированы на базе автомобилей ЗиЛ-131 и ISUZU-NQR75R, рисунки 2.6-2.7
Рисунок 2.6 АЛ-30 (NQR75R)

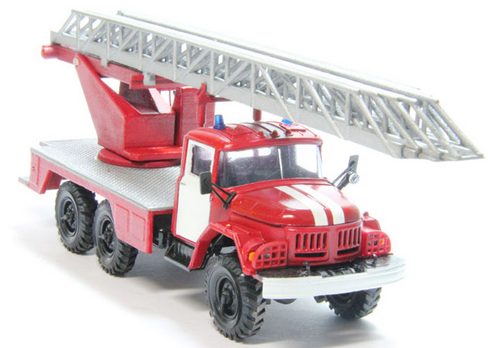

Рисунок 2.7 АЛ-30 (131) ПМ-506
Тактико-технические характеристики АЛ представлены в таблице.2.3
Таблица 2.3
Тактико-технические характеристики АЛ
| Характеристика | АЛ-30 (131) ПМ-506 | АЛ-30 (NQR75R) |
| Базовое шасси | ЗиЛ – 131 | ISUSU NQR75R |
| Колесная формула | 6х6 | 4х2 |
| Номинальная мощность, кВт (л.с.), не менее | 110 (150) | 110 (150) |
| Скорость, км/ч | 80 | 110 |
| Полная масса, кг | 10185 | 7700 |
| Личный расчет, чел | 3 | 3 |
| Угол подъема, град | 75 | 75 |
| Высота подъема, м | 30 | 30 |
| Рабочая нагрузка на вершине, кгс | 160 | 160 |
Пожарный автомобиль газодымозащитной службы - пожарный автомобиль, оборудованный агрегатами и пожарно-техническим вооружением для проведения работ в условиях загазованности и задымления. Пожарный автомобиль газодымозащитной службы (АГ) предназначен: для доставки на место пожара или аварии личного состава ГДЗС, СИЗОД; развёртывания на месте пожара контрольного поста ГДЗС; освещения места пожара; обеспечения электроэнергией вывозимого электрооборудования — электроинструмента, дымососов, прожекторов и другое; удаления дыма из помещений, проведения различных видов АСР с помощью специального инструмента и оборудования.[6]
В Хабаровском гарнизоне дислоцируются два АГ на базе ПСЧ-35 и СПСЧ. Сконструированы они на базе автомобиля ПАЗ-3205, рисунок 2.8

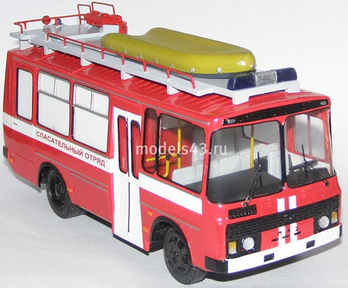

Рисунок 2.8 АГ-12 (3205)
Тактико-технические характеристики АГ-12(3205) приведены в таблице. 2.4
Таблица 2.4
Тактико-технические характеристики АГ
| Характеристика | АГ-12 (3205) |
| Базовое шасси | ПАЗ-3205 |
| Колесная формула | 4х4 |
| Номинальная мощность, кВт (л.с.), | 96 (130) |
| Скорость, км/ч | 91,2 |
| Полная масса, кг | 7780 |
| Личный расчет, чел | 8 |
| Мощность источника питания, кВт | 12 |
Продолжение таблицы 2.4
| Высота подъема мачты освещения, м | 8 |
| Суммарная мощность электрооборудования, кВт | 11 |
Рекомендуемая комплектация автомобиля газодымозащитной службы (АГ-12(3205)), таблица. 2.5 [8]:
Таблица 2.5
Комплектация автомобиля газодымозащитной службы (АГ-12(3205))
| Инструмент | Кол-во |
| Электросиловая установка | |
| Основной источник питания мощностью 12 кВт, шт. | 1 |
| Стационарная катушка с магистральным кабелем L = 100 м, шт. | 1 |
| Переносная катушка с кабелем L = 36 м, шт. | 4 |
| Разветвительная коробка на подставке, шт. | 3 |
| Оборудование для защиты личного состава от поражения электрическим током | |
| Заземляющее устройство, шт. | 1 |
| Устройство защитного отключения, шт. | 1 |
| Диэлектрический комплект, шт.: | 1 |
| перчатки диэлектрические, пар | 1 |
| боты диэлектрические, пар | 1 |
| ковер диэлектрический, шт. | 1 |
| ножницы для резки электропроводов НРЭП, шт. | 1 |
| СИЗОД и спецодежда | |
| Кислородный изолирующий противогаз, шт. | 6 |
| Резервный кислородный баллон, шт. | 6 |
| Резервный регенеративный патрон, шт. | 6 |
| Комплект для проверки и обслуживания кислородных изолирующих противогазов, шт. | 1 |
| Газоанализатор (СО, О2, СН4), шт. | 1 |
| Комплект теплоотражательной одежды, шт. | 3 |
Продолжение таблицы 2.5
| Инструмент | Кол-во |
| Средства локальной защиты (СЛЗ), компл. | 3 |
| Самоспасатель изолирующий, шт. | 6 |
| Оборудование для вентиляции воздушной среды | |
| Переносной дымосос в комплекте с напорными и всасывающими рукавами и пеногенераторной насадкой, шт. | 2 |
| Осветительное оборудование | |
| Стационарная осветительная мачта с прожекторами суммарной мощностью 0,5-3 кВт и высотой подъема не менее 8 м, шт. | 1 |
| Переносной прожектор мощностью 0,5-1,5 кВт на подставке, шт. | 2 |
| Поворотная фара-искатель, шт. | 2 |
| Электрический индивидуальный фонарь, шт. | 6 |
| Электрический групповой фонарь, шт. | 2 |
| Средства связи и световой сигнализации | |
| Возимая радиостанция, шт. | 1 |
| Носимая радиостанция, шт. | 6 |
| Сигнальная громкоговорящая система СГУ- 100-1, шт. | 1 |
| Проблесковый маяк синего цвета, шт. | 2 |
| Электромегафон, шт. | 1 |
| Сигнально-переговорное устройство СПУ-ЗА, шт. | 1 |
| Средства спасания с высоты | |
| Натяжное спасательное полотно НСП (4,5 x 4,5 м), шт. | 1 |
| Пожарная веревка:ВПС-30, шт. | 4 |
| ВПС-50, шт. | 2 |
| Аварийно-спасательный инструмент и оборудование | |
| Гидравлический аварийно-спасательный инструмент, компл. | 1 |
| Резинокордовые пневмодомкраты, компл. | 1 |
| Дисковая пила (N = 2,5 кВт) с набором дисков, шт. | 1 |
| Молоток отбойный (N = 2 кВт), шт. | 1 |
| Пила цепная (N = 2...3 кВт), шт. | 1 |
| Немеханизированный ручной пожарный инструмент: | |
Окончание таблицы 2.5
| Инструмент | Кол-во |
| универсальный комплект немеханизированного инструмента, шт. | 1 |
| кувалда G = 5 кг, шт. | 1 |
| пожарный топор средний, шт. | 3 |
| пожарный лом тяжелый, шт. | 3 |
| пожарный лом легкий, шт. | 1 |
| пожарный багор цельнометаллический, шт. | 1 |
| Первичные средства пожаротушения | |
| Углекислотный огнетушитель ОУ-5, шт. | 2 |
| Порошковый огнетушитель ОП-5-02, шт. | 1 |
| Средства для оказания первой доврачебной помощи | |
| Устройство искусственной вентиляции легких, шт. | 1 |
| Медицинская укладка, шт. | 1 |
| Санитарные носилки, шт. | 1 |
Наличие той или иной техники, заступающей в караул в каждой ПСЧ индивидуально. Это зависит от площади и особенности района выезда, наличие тех или иных объектов на его территории. Таблица. 2.6
