Diplom с исправлениями 2 (2) (1210076), страница 2
Текст из файла (страница 2)
Рисунок 1.4 Распределение потушенных пожаров
по огнетушащему веществу
За отчетный период при тушении пожаров применялись звенья ГДЗС в 887 случаях, что составляет 27,8 % от общего количества пожаров (рисунок 1.5), из них:
- 585 раз применялось одно звено ГДЗС;
- 302 раз применялось два и более звеньев ГДЗС.

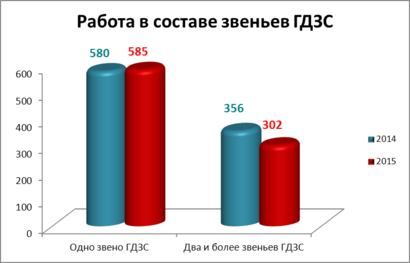

Рисунок 1.5 Работа в составе звеньев ГДЗС
Анализ оперативного реагирования подразделений показал, что на большинство пожаров подразделения прибывают до 10 минут – 1859 случаев, что составляет 58,4 % от общего количества пожаров, до 5 минут – 1210 случаев (38 %).
Наибольшее количество пожаров подразделениями тушится с 16 до 30 мин. – 1111 случаев, что составляет 41 % от общего количества пожаров потушенных силами одного караула и первым стволом от емкости автоцистерны, второй показатель времени с момента прибытия на пожар до ликвидации составляет до 15 минут – 772 (28,5 %), третий показатель с 30 минут до 1 часа – 596 (22 %).
Анализ участия должностных лиц (рисунок 1.6), выполнявших функции РТП, выявил, что большинство пожаров тушится начальниками караулов (помощниками начальников караулов) 2295 (72 %) и командирами отделений 664 (21 %), должностными лицами СПТ потушено 130 пожаров (4,1 %), руководство пожарных частей выполняло функции РТП 55 раз (1,7 %), руководство отрядов – 17 раз (0,5 %), сотрудники Главного управления – 8 раз (0,3 %).

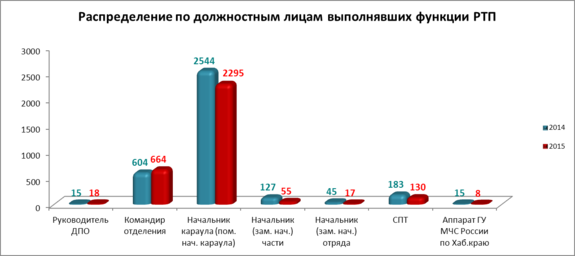

Рисунок 1.6 Распределение по должностным лицам
выполнявших функции РТП
На пожарах за текущий период спасен 301 человек, что на 88,7 % меньше, чем за аналогичный период прошлого года (АППГ-2268), погибло 100 человек, что на 20,6 % меньше (рисунок 1.7), чем за аналогичный период прошлого года (АППГ – 126), травмировано 145 человек, что на 24,4 % меньше, чем за аналогичный период прошлого года (АППГ – 192).

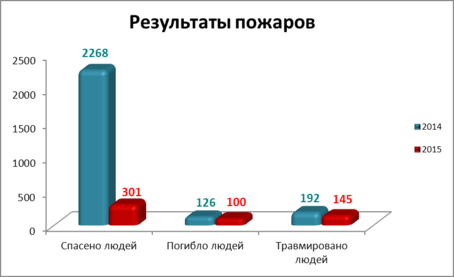

Рисунок 1.7 Результаты пожаров
1.2 Влияние времени реагирования на ущерб от пожаров
Нормативное время с момента поступления вызова о пожаре до подачи первого ствола составляет в городе - 10 минут, в сельской местности - 20 минут. [3]
Это обусловлено в первую очередь тем, что впервые 10 минут протекает начальная фаза развития пожара, в этой фазе происходит линейное распространение пламени и повышение температуры до 250-300 градусов Цельсия, в эту фазу скорость распространения пламени относительно не высока, следовательно, локализовать и ликвидировать пламя возможно с минимальным ущербом.
Также, впервые 5 минут, происходит постепенное нарастание опасных факторов пожаров, что и представлено на рисунках 1.8-1.10.
Рисунок 1.8 Изменение температуры в помещении при развитии пожара
Рисунок 1.9 Изменение видимости в помещение
Рисунок 1.10 Изменение концентрации кислорода
Поэтому, время реагирования и прибытия пожарных подразделений на пожар играет важную роль в пожарной безопасности. На рисунке 1.11 представлены оперативные показатели реагирования пожарных подразделений.
Рисунок 1.11 Оперативные показатели реагирования
В связи с этим при организации пожарной безопасности в больших гарнизонах, пожарные части располагаются таким образом, чтобы все объекты, которые находятся в их юрисдикции, располагаются в 10-ти минутах езды. А на особо важных с точки зрения пожарной безопасности объектах, для более оперативного реагирования созданы свои пожарные команды, которые ответственны исключительно за объект и прилегающую к нему территорию.
1.3 Общие принципы организации связи в гарнизоне пожарной охраны
Служба связи обеспечивает комплексное применение средств и систем электросвязи, использующих различные физические принципы передачи сообщений.
Система связи является важнейшей составной частью инфраструктуры системы управления и совместно с автоматизированной системой управления составляет техническую базу информатизации и автоматизации управления гарнизона. Система связи должна охватывать все подразделения гарнизона и строиться на базе стационарных и подвижных узлов связи с учетом комплексного использования технических средств, обеспечивающих управление силами.
К средствам связи относятся:
- техника связи (радиостанции, радиопередатчики, радиоретрансляторы, радиорелейные станции, телеграфная, фототелеграфная, телефонная, телевизионная аппаратура, аппаратура телеуправления, телесигнализации, дистанционного управления, звукозаписи и громкоговорящей связи, оповещения и другая техника, предназначенная для передачи, приема и преобразования информации, а также для образования каналов и линий связи),
- измерительная аппаратура, зарядные и выпрямительные устройства, источники и агрегаты электропитания;
- проводные линейные средства (подземные и подводные кабели, легкие полевые кабели связи, полевые кабели дальней связи, вводно-соединительные и распределительные полевые кабели, арматура и материалы для постройки или прокладки линий связи);
- сигнальные средства связи (звуковые, светотехнические).
Средства связи являются основными элементами подвижных и стационарных объектов и сооружений связи.
К подвижным объектам связи относятся средства связи, смонтированные на транспортных средствах.
К стационарным объектам связи относятся стационарные узлы связи. усилительные и ретрансляционные пункты.
К сооружениям связи относятся стационарные антенно-мачтовые и фидерные устройства, постоянные кабельные и воздушные линии связи.
Стационарный узел связи представляет собой комплекс средств связи, линий и каналов связи, объединенных в определенном порядке и предназначенных для обеспечения управления повседневной деятельностью подразделений ФПС и решения других задач.
В состав стационарных объектов связи могут входить технические системы и системы электроснабжения.
К техническим системам стационарных объектов связи относятся системы воздухоснабжения, теплоснабжения и отопления, системы дистанционного и автоматического управления и контроля за техническими устройствами.
К системам электроснабжения стационарных объектов связи относятся: трансформаторные подстанции, установки резервного электропитания, кабельная электрическая сеть, распределительные устройства, системы освещения, заземляющие контуры.
Подвижной узел связи предназначен для организации оперативного управления подразделениями ФПС при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, обеспечения информационной поддержки руководителя тушения пожара и взаимодействия с вышестоящими органами управления ФПС.
Стационарными и подвижными узлами (пунктами) связи гарнизона являются:
- центр управления силами, центральный пункт пожарной связи;
- пункт связи отряда;
- пункт связи части;
- подвижной узел связи.
Связь в гарнизоне строится на основе сетей проводной и радиосвязи путем создания разветвленной сети стационарных и подвижных узлов (пунктов) связи, оборудованных средствами связи, в соответствии со своим назначением.
Сеть проводной связи гарнизона организуется на базе местных и междугородных линий связи Министерства Российской Федерации по связи и информатизации, проводных каналов связи федеральных органов исполнительной власти и иных организаций с использованием их линейно-кабельных сооружений, а также сооружений и объектов связи ФПС МЧС России.
Сеть проводной связи гарнизона включает:
- линейные и кабельные сооружения;
- сеть междугородной телефонной связи;
- городскую телефонную сеть;
- сеть телефонной связи по спецлиниям "01";
- сеть некоммутируемых (выделенных) телефонных линий, предназначенных для связи ЦППС с ПСО и ПСЧ, со службами жизнеобеспечения и особо важными объектами;
- сеть телеграфной связи;
- сеть факсимильной связи;
- сеть передачи данных и сигналов дистанционного управления между ПСЧ, центральным пунктом радиосвязи, ПУС, пунктом централизованной охраны и ЦППС;
- сеть сельской телефонной связи.
Радиосвязь предназначена для: обеспечения оперативного управления силами гарнизона; связи с пожарными автомобилями и подразделениями ФПС; взаимного обмена сообщениями между подразделениями на месте пожара; дублирования (резервирования) проводных каналов связи.
Радиосвязь гарнизона включает радиосети и радионаправления, совокупность которых образует общую сеть радиосвязи. Радиосеть образуется при работе общими радиоданными трех и более радиостанций.
Радионаправление образуется при работе общими радиоданными только двух радиостанций и является частным случаем радиосети.
В каждом радионаправлении и в каждой радиосети одна из радиостанций является главной. Главная радиостанция определяется приказом начальника ЦППС ФПС МЧС России.
Схема радиосвязи организуется применительно к местным условиям с учетом тактико-технических возможностей применяемых радиостанций и электромагнитной обстановки в гарнизоне.
Радиостанции гарнизона подразделяются на стационарные, возимые и носимые. Стационарные станции устанавливаются на ЦППС, ЦПР, ПСО, ПСЧ и на отдельных постах, а возимые - на пожарных автомобилях в соответствии с табельной положенностью.
В зависимости от типов радиостанций, условий прохождения радиосигналов, наличия помех радиоприему и расстояний между радиостанциями схема радиосвязи может строиться по принципу радиосети (когда все радиостанции осуществляют радиообмен с ЦПР), или по принципу радионаправлений, или комбинированным способом, когда в схему радиосвязи входят радиосети и радионаправления.
С учетом существующей организационной структуры, характера выполняемых задач и необходимости взаимодействия подразделений ФПС как между собой, так и со службами других министерств и ведомств при тушении пожаров в территориальных гарнизонах необходимо развертывание следующих радиосетей:
- радиосети, работающей на частоте F1 (плюс F2 - резерв), для обеспечения связи ЦППС с ПСЧ (ПСО);
- радиосети, работающей на частоте FЗ, для обеспечения связи ЦППС с пожарными автомобилями, находящимися в пути следования и работающими на пожаре;
- радиосети, работающей на частоте F4, для управления силами и средствами, обеспечения их взаимодействия и обмена информацией на месте тушения пожара,
- радиосети, работающей на частоте F5, для обмена данными между ЦППС и ПСЧ (ПСО), а также подразделениями, работающими на пожарах (передача приказов, распоряжений в подразделения ГПС, информационная поддержка руководителя тушения пожара (РТП) при принятии решений по тушению пожаров);
- радиосети, работающей на частоте F6, для персонального вызова личного состава подразделений и органов управления ФПС, находящегося на отдыхе, а также при сборе всего личного состава;
- радиосети, работающей на частоте F7, для обеспечения административно-управленческой деятельности ФПС. Для решения задач в этой области деятельности возможно использование ресурсов транкинговых радиосетей, создаваемых в МЧС России, МЧС субъектов Российской Федерации.
Кроме этого, необходимо выделить радиочастоты для организации взаимодействия с медицинскими, обеспечения охраны общественного порядка, аварийными и иными службами жизнеобеспечения.
Связь по функциональному назначению подразделяется на следующие виды.
- связь извещения, обеспечивающую передачу и прием сообщений о пожарах;
- оперативно-диспетчерскую связь, обеспечивающую передачу распоряжений подразделениям ГПС, своевременную высылку сил и средств для тушения пожаров, получение информации с мест пожаров, передачу информации о пожарах должностным лицам, организациям и городским службам, получение сообщений о выездах подразделений и связь с пожарными автомобилями, находящимися в пути, передачу приказов на передислокацию техники;
- связь на пожаре, обеспечивающую четкое и бесперебойное управление силами, их взаимодействие и передачу информации с места пожара;
- административно-управленческую связь, включающую все виды связи, не связанные с выполнением оперативно-тактических задач.
- связь извещения обеспечивает передачу сообщений о пожарах от заявителей и устройств автоматической пожарной и охранно-пожарной сигнализации на ЦППС и ПСЧ.
Связью извещения предусматривается:
