Помещение находится на втором этаже здания.

Характеристики помещения:

– длина – 10 м.;

– ширина – 7,5 м;

– высота потолков – 3 м;

– имеет два окна, состоящее из двух остеклованных фрагментов каждое;

– один дверной проём с одинарной дверью;

– систему центрального отопления, состоящего из двух батарей, имеет четыре вывода;

– освещение – есть две люстры по 8 ламп накаливания каждая;

– общая площадь помещения – 75 кв.м.

Внешний вид помещения и его вид сверху и вид сбоку представлен на рисунках 2.2.1 и 2.2.2.

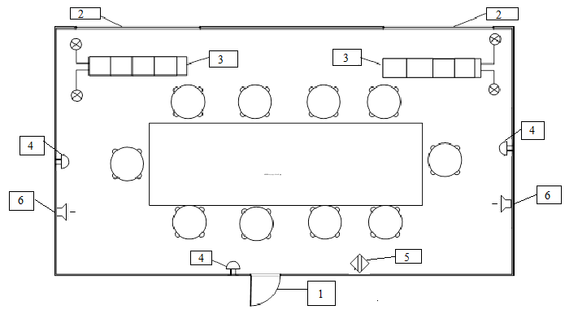

Рисунок 2.2.1 – Схема защищаемого помещения. Вид сверху

На рисунке 2.2.1 цифрами отмечены:

– 1 – дверь;

– 2 – окна;

– 3 – система отопления;

– 4 – пожарная сигнализация;

– 5 – охранная сигнализация;

– 6 – система вентиляции.

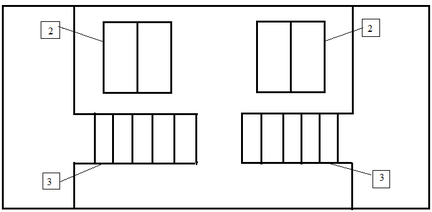

Рисунок 2.2.2 – Схема защищаемого помещения. Вид сбоку

На рисунке 2.2.2 цифрами отмечены:

– 2 – окна;

– 3 – система отопления.

В помещении расположена офисная мебель, оно оснащено пожарной и охранной сигнализацией, выведена электросеть 220 В. Офисная техника и средства связи отсутствуют.

Организация КГБОУ ДПО ИПКСЗ располагается в собственном здании. Расположение здания относительно прилегающей территории и соседнего здания (принадлежащего КГБОУ ДПО ИПКСЗ) представлено на рисунке 2.2.3. Территория обнесена забором. Въезд транспорта на неё осуществляется через автоматический шлагбаум, управляемый с поста охраны. На прилегающей территории организовано видеонаблюдение. На входе здания оборудован пост контроля. Проход в здание осуществляется по пропускам. Коридор, примыкающий к залу заседаний, при выходе на лестничную клетку оборудован электронным замком.

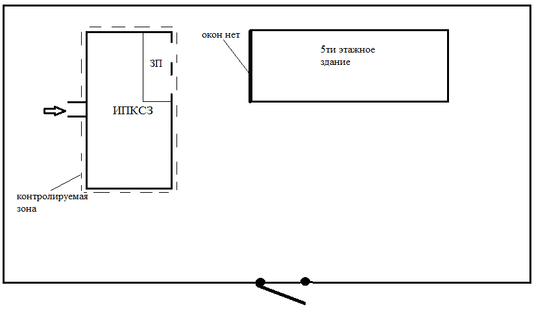

Рисунок 2.2.3 – Расположение здания относительно прилегающей территории и соседнего здания

Контролируемая зона – это территория объекта, на которой исключено неконтролируемое пребывание лиц, не имеющих постоянного или разового доступа.

В связи с этим можно сделать вывод, что граница контролируемой зоны проходит по периметру здания. Расположение защищаемого помещения относительно границ контролируемой зоны представлено на рисунке 2.2.4.

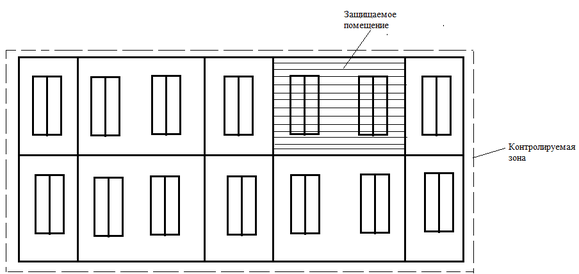

Рисунок 2.2.4 – Расположение защищаемого помещения в здании

1. Ограждающие конструкции защищаемого помещения

Ограждающими конструкциями помещения являются пол, потолок, стены, окна и двери.

Параметры ограждающих конструкций:

– потолок – железобетонная плита толщиной 220 мм;

– пол – паркетное покрытие толщиной паркетной доски 25 мм, под паркетом железобетонное перекрытие толщиной 160 мм;

– входная дверь – деревянная дверь;

– окна – два двухстворчатых окна, выходящие на улицу.

Доступ в защищаемое помещение осуществляется через входную дверь, закрывающуюся на ключ. Доступ к данному объекту ограничивается определённым кругом лиц. Ключи к двери организованно хранятся в опечатанном виде на посту круглосуточной охраны. Вскрытие помещения осуществляется соответственно сотрудником записью в журнале.

2.2.2 Электропитание, освещение и отопления защищаемого помещения

Система электропитания осуществляется через распределительные щиты. Важно отметить, что заземление в защищаемом помещении отсутствует. Через помещение проходит система центрального водяного отопления, которая состоит из двух алюминиевых радиаторов, находящихся в вентилируемом коробе. Система подвода воды выполнена из полипропиленовых труб, имеющих четыре выхода за пределы помещения.

2.2.3 Охранно-пожарная сигнализации

Помещение оборудовано системой охранно-пожарной сигнализации. Проводные соединительные линии от датчиков пожарной и охранной сигнализации выведены на централизованный пульт оповещения в помещении поста охраны, расположенном на первом этаже в пределах контролируемой зоны.

2.2.4 Описание ОТСС и ВТСС

Основные технические средства и системы (ОТСС) - технические средства и системы, а также их коммуникации, используемые для обработки, хранения и передачи конфиденциальной (секретной) информации. К ОТСС могут относиться средства и системы информатизации (средства вычислительной техники, автоматизированные системы различного уровня и назначения на базе средств вычислительной техники, в том числе информационно-вычислительные комплексы, сети и системы, средства и системы связи и передачи данных), технические средства приема, передачи и обработки информации (телефонии, звукозаписи, звукоусиления, звуковоспроизведения переговорные и телевизионные устройства, средства изготовления, тиражирования документов и другие технические средства обработки речевой, графической видео-, смысловой и буквенно-цифровой информации) используемые для обработки конфиденциальной информации.

Вспомогательные технические средства и системы (ВТСС) - технические средства и системы, не предназначенные для передачи, обработки и хранения конфиденциальной информации, устанавливаемые совместно с ОТСС или в выделенных помещениях. К ним относятся: различного рода телефонные средства и системы; средства и системы передачи данных в системе радиосвязи; средства и системы охранной и пожарной сигнализации; средства и системы оповещения и сигнализации; контрольно-измерительная аппаратура; средства и системы кондиционирования; средства и системы проводной радиотрансляционной сети и приема программ радиовещания и телевидения (абонентские громкоговорители, системы радиовещания, телевизоры и радиоприемники и т.д.); средства электронной оргтехники.

Из приведённых выше определений делаем вывод, что ОТСС в защищаемом помещении отсутствуют, а к ВТСС относится охранная и пожарная сигнализации.

2.3 Проведение оценки защищенности защищаемого помещения

Рассмотрев защищаемое помещение с учетом его архитектурных и конструктивных особенностей, его электропитания, освещения, отопления и охранно-пожарной сигнализации, проведем оценку защищенности помещения. В данном помещении отсутствуют ОТСС, а из ВТСС присутствует только пожарная и охранная сигнализация. А также заметим, что окна помещения выходят на другое здание, относящееся к ИПКСЗ. Это здание расположено в 50 метрах от окон защищаемого помещения тыльной стороной. Окон на данной части фасада не имеется. Исходя из этого, оптико-электронный канал при данном расположении здания не актуален. Акустоэлектрический канал утечки информации не актуален, т. к. ВТСС не имеет выхода соединительных линий за пределы контролируемой зоны. Параметрический канал также не актуален, потому что расположенные в защищаемом помещении ВТСС не имеют опасных элементов. Таким образом, необходимо провести оценку речевой информации только по акустическому и виброакустическому каналам.

Оценка состояний ограждающих конструкций с целью определения коэффициентов звукоизоляции (виброизоляции) проводится в ходе инструментального контроля в рамках аттестационных испытаний с использованием сертифицированных и поверенных средств типа системы оценки защищённости по виброакустическому каналу «Шёпот», анализатора спектра «Тритон», который предназначен для измерения значений звукового давления, виброускорения и комплекса проведения акустических и виброакустических измерений «Спрут».

Так как у нас система защиты акустической информации в помещении ещё не создана, предварительную оценку определения коэффициентов звукоизоляции (виброизоляции) можем провести на основании Сборника временных методик оценки защищённости конфиденциальной информации от утечки по техническим каналам.

Исходя из имеющихся возможностей, проведём оценку ограждающих конструкций:

– по справочным данным;

– с использованием многофункционального прибора Пиранья ST 031 М.

2.3.1 Оценка ограждающих конструкций по справочным данным.

В таблице 2.3.1.1. приведены характеристики ограждающих конструкций.

Таблица 2.3.1.1 – Затухание вибрационных сигналов на ограждающих конструкциях

В помещении четыре кирпичных стены – толщина 1 кирпич, пол – паркетное покрытие толщиной паркетной доски 25 мм, под паркетом железобетонное перекрытие толщиной 160 мм, потолок – железобетонная плита толщиной 220 мм, входная деревянная дверь, два двухстворчатых окна, выходящие на улицу (открываются две створки).

Предположительная звукоизоляция данного помещения исходя из представленной информации такая: стены – 44 – 53 дБ, пол – 44 – 55 дБ, потолок – 50 – 60 дБ, дверь – 23 – 34 дБ, окна – 22 – 28 дБ.

Теперь сравнив данные значения с нормами можно сделать вывод о том, что стены, пол и потолок - соответствуют нормам, а дверь и окна - нет.

2.3.2 Описание системы оценки защищенности ST 031M «Пиранья»

Для измерения акустических и виброакустических показателей используем многофункциональный поисковый прибором ST 031М «Пиранья», предназначенным для обнаружения каналов передачи различных подслушивающих устройств (рисунок 2.3.2.1).

Рисунок 2.3.2.1 – Внешний вид ST031M «Пиранья»

ST031M – это многофункциональный поисковый прибор, разработанный и производимый российской компанией «Группа СТ» (Санкт-Петербург), предназначенный для обнаружения и локализации специальных технических средств негласного получения информации (СТСНПИ).

Отличительные особенности ST031M:

– конструкция, комплектность, характеристики и возможности позволяют в комплексе с другими видами поисковых работ реализовать полную методику выявления СТСНПИ;

– технические возможности прибора в целом и рациональный комплект дополнительных устройств дают возможность охватить практически все наиболее опасные физические поля, используемые СТСНПИ;

– независимость от внешних источников питания определяет автономность прибора;

– подключение к компьютеру обеспечивает возможность оперативной замены программного обеспечения, а также расширение возможностей ST031M при использовании оригинальной управляющей программы.

ST 031M позволяет решать следующие поисковые задачи по обнаружению факта работы и определеню местоположения радиоизлучающих технических средств, создающих потенциально опасные, с точки зрения утечки информации, излучения к которым относят радиомикрофоны и телефонные радиоретрансляторы, радиостетоскопы, скрытые видеокамеры с радиоканалом, технические средства пространственного высокочастотного облучения, радиомаяки систем слежения за перемещением объектов, несанкционированно включенные радиостанции, сотовые и беспроводные телефоны, радиомодемы и цифровые системы беспроводного доступа.

Функционально «Пиранья» состоит из трех каналов обнаружения, каждый из которых предназначен для поиска сигналов в определенном диапазоне частот. Комплект антенн, датчиков и переходников позволяет адаптировать прибор для поиска различных подслушивающих устройств и каналов утечки информации естественного происхождения.

Характеристики
