ST031M позволяет исследовать принятые сигналы в режимах анализатора спектра и осциллографа. Информация о принятых сигналах и режимах работы выводится на графический дисплей. Управление прибором производится при помощи удобной 12-ти кнопочной клавиатуры. Интерфейс ST031M прост и интуитивно понятен.

2.3.3 Порядок измерений показателей защищенности от утечки по акустическому и виброакустическому каналу связи

Для уточнения результатов, полученных при работе со справочниками, проведём инструментальный контроль с использованием ST 031M «Пиранья». Все измерения проводятся на основании нормативного документа «Сборник временных методик оценки защищенности конфиденциальной информации от утечки по техническим каналам». В связи с отсутствием необходимого оборудования измерения в качестве источника тестового сигнала используем ноутбук, на котором установлена программа генератора, способного формировать тональный сигнал на частотах 250, 500, 1000, 2000, 4000. Выход звуковой карты ноутбука подключён к звукоусилителю и бытовой колонки (выполнены в виде сабвуфера). Коэффициент звукоизоляции Qi определяется как разность между измеренными уровнями тестового акустического сигнала перед ОК Lc1i и за ее пределами в выбранных контрольных точках (КТ) Lc2i. Коэффициент виброизоляции Gi определяется как разность между измеренными уровнями тестового вибрационного сигнала перед ОК и элементами ИТС Vc1i­ на их поверхностях и за пределами ЗП в выбранных КТ Vc2i. Контрольные точки (КТ) выбираются в наиболее опасных местах с точки зрения перехвата речевой информации.

Во время проведения измерения в защищаемом помещение необходимо размещать оборудование согласно временным методикам на определенном расстояние от исследуемой конструкции. Для акустических излучателей и микрофонов это расстояние составляет от 1 до 1,5 м. Измерения должны проводиться в условиях с минимальным акустическим и вибрационным шумами. Расчет коэффициента звукоизоляции (виброизоляции) проводим в соответствии со «Сборником временных методик оценки защищенности конфиденциальной информации от утечки по техническим каналам».

2.3.3 Проведение измерений показателей защищенности от утечки по акустическому и виброакустическому каналу

Измерению были подвергнуты следующие конструкции защищаемого помещения: дверь входная, стены, окна, система вентиляции и отопления.

Размещение КТ на ограждающих конструкциях по акустическим каналам представлено на рисунках 2.3.3.1, 2.3.3.2 и 2.3.3.3.

1 – К. т. №1 – стена 1;

2 – К. т. №2 – стена 2;

3 – К. т. №3 – дверь;

4 – К. т. №4 – окно 1;

5 – К. т. №5 – окно 2;

6 – К. т. №6 – вентиляция;

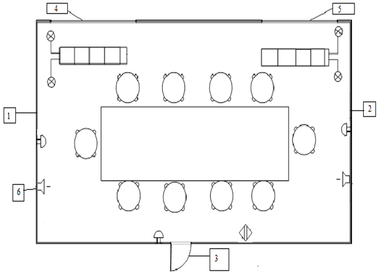

Рисунок 2.3.3.1 – Размещение КТ на ограждающих конструкциях в горизонтальной плоскости по акустическим каналам

7 – К. т. №7 – потолок;

8 – К. т. №8 – пол;

Рисунок 2.3.3.2 – Размещение КТ на ограждающих конструкциях в вертикальной плоскости по акустическим каналам

4,1 – К. т. №4,1 – фрагмент 1 окна 1;

4,2 – К. т. №4,2 – фрагмент 2 окна 1;

5,1 – К. т. №5,1 – фрагмент 1 окна 2;

5,2 – К. т. №5,2 – фрагмент 2 окна 2;

Рисунок 2.3.3.3 – Размещение КТ на поверхности окна

Результаты определения октавных коэффициентов звукоизоляции запишем в таблицу 2.3.3.1.

Таблица 2.3.3.1 – Результаты определения октавных коэффициентов звукоизоляции

Окончание таблицы 2.3.3.1
