Рисунок 2.6.2.4 – Акустический излучатель АИ-65

– акустический излучатель OMS-2000. (в тамбур между дверьми 1штука). Изображён на рисунке 2.6.2.5;

Рисунок 2.6.2.5 – Акустический излучатель OMS-2000

ЛАДЬЯ-12DA Многоканальный акустический сейф с вертикальной загрузкой 12 телефонов (рисунок 2.6.2.6).

Рисунок 2.6.2.6 – Ладья-12DA

Акустические сейфы предназначены для защиты речевой информации циркулирующей в местах пребывания владельца сотового телефона в случае его активации с целью прослушивания.

Акустический сейф гарантирует защиту владельца сотового телефона от негласного прослушивания через каналы GSM 900/1800/3G/4G /Sky link/Wi -Fi/BT (в зависимости от модели) путем несанкционированной активации его аппарата в режиме удаленного информационного доступа. Защита обеспечивается путем автоматического акустического зашумления тракта передачи речевой информации при попытке дистанционного включения микрофона трубки сотового телефона.

Трубка сотового телефона помещается в изделие «Ладья». В случае негласной дистанционной активации телефона в режиме прослушивания единственным демаскирующим признаком является изменение напряженности электромагнитного поля (поскольку передатчик сотового телефона несанкционированно включается на передачу). Это изменение фиксируется индикатором поля, входящим в состав устройства, который дает команду на автоматическое включение акустического шумогенератора, расположенного внутри объема акустического сейфа. Уровень акустического шума на входе микрофона трубки сотового телефона таков, что обеспечивается гарантированное закрытие всего тракта передачи речевой информации.

Технические характеристики:

– защита от утечки речевой информации через каналы GSM 900/1800/3G/4G /Sky link/Wi -Fi/BT;

– розовый шум;

– блокировка канала BT;

– канал ДУ.

КЕДР-2М – блокиратор сотовой связи (рисунок 2.6.2.7).

Рисунок 2.6.2.7 – КЕДР-2М

Изделие «КЕДР-2М» предназначено для блокирования работы всех типов устройств несанкционированного прослушивания и передачи данных, аудио- и видео передатчиков, использующих стандарты GSM-900/1800, 3G и 4G, DECT, CDMA, WI-FI, BLUETOOTH, ZigBee. Применяется для защиты от утечки информации по каналам указанных выше стандартов в выделенных помещениях, во время проведения совещаний и переговоров. Эффективный радиус действия изделия подбирается экспериментальным путем в районе эксплуатации, и в идеальных условиях увеличивается до 20 метров.

Особенности изделия «КЕДР-2М»:

– подавление всех речевых стандартов и передачи данных;

– увеличенный радиус подавления;

– неограниченный режим непрерывной работы;

– встроенные антенны;

– плавная регулировка мощности.

2.6.3 Схема защищённого помещения

Сделаем схему помещения, на которой изобразим технические средства защиты.

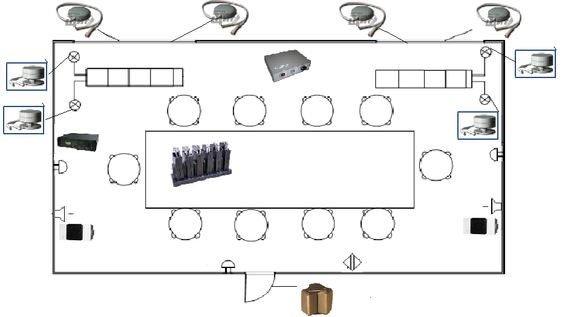

Рисунок 2.6.3.1 – Схема защищённого помещения

На схеме размещены средства, приведенные на рисунках 2.6.2.1, 2.6.2.2, 2.6.2.3, 2.6.2.4, 2.6.2.5, 2.6.2.6, 2.6.2.7.

2.6.4 Расчёт стоимости оборудования.

Сделаем подсчёт всего оборудования, которое понадобится для обеспечения защиты - таблица 2.6.4.1

Таблица 2.6.4.1 – Расчёт стоимости оборудования

Заключение

В ходе проведения переговоров и в ходе обсуждения служебных вопросов в организациях обрабатывается конфиденциальная информация, представленная в виде акустических сигналов. В соответствии с требованиями законодательства такая информация подлежит защите, в том числе и с применением технических средств. Для достижения этих целей в организациях создаются специальные помещения – защищаемые помещения. Их основное предназначение - обеспечение безопасности конфиденциальной информации в ходе закрытых мероприятий.

При выполнении выпускной квалификационной работы был анализ технических каналов утечки речевой (акустической) информации, рассмотрена физическая природа из возникновения и способы несанкционированного доступа к информации, реализуемые с использованием данных уязвимостей. Рассмотрены различные методы и способы нейтрализации угроз утечки акустической (речевой) информации.

Проведен анализ расположения объекта информатизации, архитектурных и конструктивных особенностей объекта защиты и инженерно-технических систем, наличие в нем основных и вспомогательных технических средств и систем. Проведена оценка состояния ограждающих характеристик с справочно-аналитическим и инструментально-расчетными способами. Разработаны рекомендации по защите информации.

По результатам работы был определен список мер и средств защиты, удовлетворяющий требованиям законодательства в области защиты информации. Рассчитана общая стоимость предлагаемых технических средств защиты.

Список используемых источников

1. Зайцев, А.П. Технические средства и методы защиты информации: Учебник для вузов / Зайцев А.П., Шелупанов А.А., Мещеряков Р.В. и др.; под ред. А.П. Зайцева и А.А. Шелупанова. – М.: ООО «Издательство Машиностроение», 2012 – 508 с.

2. Железняк, В. К. Защита информации от утечки по техническим каналам: учебное пособие / В. К. Железняк; ГУАП. – СПб., 2011. – 188 с.:

3. Хорев, А.А. Способы и средства зашиты информации. - М.: МО РФ, 2010. - 316 с

4. «Сборник временных методик оценки защищенности помещений от утечки речевой конфиденциальной информации по акустическому и виброакустическому каналам», Гостехкомиссия России, 2010 г.;

5. «Специальные требования и рекомендации по технической защите конфиденциальной информации», Гостехкомиссия России, 2010 г..

6. Центр безопасности информации «Маском» [Электронный ресурс] : Веб-сайт – Режим доступа: http://mascom-dv.ru/

7. Технологии контроля [Электронный ресурс] : Веб-сайт –http://www.909192.ru/

8. Группа компаний Стаф Альянс [Электронный ресурс] : Веб-сайт – Режим доступа: http://www.bugshunt.ru/

9. ФСТЭК России [Электронный ресурс] : Веб-сайт – Режим доступа: http://fstec.ru

10. Специализированная информационная система «Техника для СпецСлужб» [Электронный ресурс] : Веб-сайт – Режим доступа: http://www.sis-tss.ru/
