ППР на возведение надземной части многоквартирного дома по ул. Ясная в г. Хабаровске.
Пояснительная записка 67 с., 2 рис., 4 табл., 18 источников. Графическая часть – 7 листов, из них архитектурное решение (АР) – 1, архитектурно-строительный (АС) – 2, техкарта (ТХ) – 2, календарный план (КП) – 1, строительный генеральный план (СГП) .
В исходных данных представлено: архитектурно-строительное, объемно-планировочное и конструктивное решени. В графической части представлены фасады, план этаж, разрез. В разделе «технология и организация» разработаны календарный график, строй генплан объекта, тех карта на кирпичную кладку.
The summary
Work performance project for the construction of an elevated part of a block of flats on the Yasnaya street in Khabarovsk .
The explanatory note 67 with., 2 fig., 4 tab., 18 sources. A graphic part – 7 sheets, from them the architectural decision (АР) – 1, architecturally-building (АС) – 2, a technical card (ТХ) – 2, the organization buildings (OS) – 2, the general layout (СГП).
In an architecturally-building part space-planning and constructive decisions are developed; it is resulted teplotehnichesky calculation of a protecting design. In a graphic part facades, plans of floors, cuts, the basic knots, the general plan are presented. In a settlement-constructive part calculations of a ferro-concrete hollow plate of overlapping and calculation of a ladder march are resulted. In section «the bases and the bases» are calculated the bases and their depth zalogeniya, the plan of the bases and their design is shown. In section «the technology and the organization» are developed the network schedule, build the object general plan, those a card on a bricklaying and. In an economic part budget calculations are presented, economic benefit of reduction of terms of building is calculated.
Содержание
1 Исходные данные 8
1.1 Определение местонахождения и климатических данных
проектируемого здания 8
1.2 Объемно-планировочные решения 9
1.3 Конструктивные решения 9
1.4 Фасады и внутренняя отделка 12
1.5 Санитарно - техническое и инженерное оборудование 13
2 Проект производства работ 14
2.1 Выбор механизмов и способов производства работ 14
2.1.1 Выбор монтажного крана 14
2.2 Технология возведения здания 18
2.3 Методы производства работ 19
2.3.1 Земляные работы 19
2.3.2 Монтаж сборных железобетонных фундаментов 20
2.3.3 Устройство монолитных бетонных и железобетонных конструкций 21
2.3.4 Кирпичная кладка 22
2.3.5 Кровельные работы 23
2.3.6 Отделочные работы 23
2.4 Технологическая карта на кирпичную кладку 24
2.4.1 Область применения 24
2.4.2 Организация и технология выполнения работ 25
2.4.3 Требования к качеству 29
2.4.4 Операционный контроль 31
2.4.5 Потребность в материально техническических ресурсах 32
2.4.6 Технико-экономические пользователи.................................... 34
2.4.7 Техника безопасности и охрана труда......................................36
2.5 Календарный план производства работ 39
2.5.1 Расчет нормативной продолжительности строительства 39
2.6 Разработка стройгенплана 42
2.6.1 Краткая характеристика стройгенплана 42
2.6.2 Расчёт временных зданий и сооружений 45
2.6.3 Определение площади приобъектного склада 47
2.6.4 Временные дороги на строительной площадке 49
2.6.5 Расчет потребности в автомобильном транспорте 50
2.6.6 Расчета временного водоснабжения, потребности электроэнергии 52
2.6.7 Расчёт временного электроснабжения 55
2.6.8 Определение потребной электрической мощности строительной площадки и выбор питающего трансформатора 57
2.6.9 Технико-экономические показатели 59
ЗАКЛЮЧЕНИЕ 60
Список используемых источников 61
Приложене А 63
1 Исходные данные
1.1 Определение местонахождения и климатических данных
проектируемого здания
Участок, отведенный под строительство 10-ти этажного многоквартирного жилого дома, расположен в г. Хабаровске.
10-ти этажный 2-х секционный жилой дом расположен на участке, который находится в зоне регулируемой застройки центральной части города.
Габариты, высота здания увязаны с существующей окружающей застройкой.
Архитектура здания, пластика фасадов и ее стилистика выполнена в соответствии с тенденциями современной архитектуры.
Границами участка служат участки существующих жилых домов.
Рельеф участка ровный с абсолютными отметками поверхности
+153.40 +154.90 .
Участок строительства относится к III "В" климатическому району.
Расчетная зимняя температура воздуха для отопления -28°С. Нормативная глубина промерзания грунтов - 1.53 м.
Грунты, залегающие под зданием – суглинок тёмно-серый, слоистый.
По данным пяти геологических выработок на глубину 15 м, площадка строительства представлена грунтами ИГЭ-1(насыпные грунты) - ИГЭ-4 (мореные суглинки тугопластичные). Под фундаментные плиты и бетонные блоки выполнена подготовка из щебня 100 мм.
Грунтовые воды на абсолютной отметке +149.00 - +150.10.
Грунты слабоагрессивные к конструкциям из бетона и железобетона.
В осенне-весенние периоды возможно появление верховодки.
Вертикальная планировка запроектирована в увязке с прилегающей территорией с учетом нормального отвода атмосферных осадков и оптимальной привязки здания.
Архитектурно-планировочное решение соответствует четкому функ-циональному зонированию жилой зоны и торгово-офисных помещений.
Ориентация здания обеспечивает нормативную инсоляцию. Входы и подъезды в жилую часть здания расположены со стороны двора. Главный вход в общественную часть здания, где расположены, магазины, парикмахерская, аптека, офис, дополнительно снабжен пандусом для маломобильных групп.
Комплекс работ по благоустройству включает: устройство асфальта-бетонных проездов и проходов, площадок для отдыха взрослых и игр детей, посадку деревьев и кустарников.
1.2 Объемно-планировочные решения
Жилой 10 этажный дом с торгово - офисными помещениями, которые расположены, на первом этаже включают: парикмахерскую, аптеку, магазины продовольственных и непродовольственных товаров, а остальные помещения торгово – офисные.
На каждом этаже жилого дома расположены квартиры: две 1-х комнатных, две 2-х комнатных, четыре 3-х комнатных.
В здании имеется подвал, в котором размещены водомерный узел, тепловой пункт, инвентарные, хозяйственные помещения(кладовые) для жильцов дома.
Уровень пола первого этажа жилого дома принят за относительную отметку +0,000 и соответствует абсолютной отметке +156,20 м, высота этажа - 3,0 м.
1.3 Конструктивные решения
Уровень ответственности зданий – 2 нормальный [22]
Степень огнестойкости зданий – II [14]
Класс конструктивной пожарной опасности – С1
Класс функциональной пожарной опасности – Ф1.3
Конструктивная схема жилого дома решена наружными и внутренними
несущими поперечными и продольными стенами с опиранием панелей перекрытий по контуру.
Наружные и внутренние стены - слоистая кладка из керамического кирпича, на цементно-песчаном растворе марки 100, плотностью 1800 кг/м и теплопроводностью 0.87 Вт/(м *°С). Толщина внутреннего слоя кладки - 250 мм, наружного - 120 мм. Утеплитель – плитный- пенополистирола с плотностью 30 - 50 кг/м3, и коэффициентом теплопроводности 0,05 - 0,08 Вт/(м. °С), толщиной 140 мм.

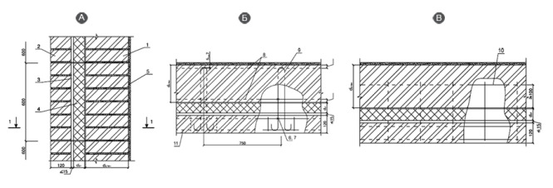

Рисунок 1.1 – Разрез по стене.
1 – стена (несущая часть); 2 – защитно-декоративная кладка; 3 – рихтовочный зазор; 4 – теплоизоляция; 5 – внутренняя штукатурка;
Соединение слоев кладки на металлических оцинкованных связях.
Перекрытия - сборные железобетонные панели перекрытий толщиной 220 мм, класс бетона В 22,5. Горизонтальные и вертикальные швы в плат-форменных стыках заполняются цементно-песчаным раствором М-150. Плиты перекрытий по контуру у наружных стен здания, заполняют, при возведении здания, несгораемыми плитами из минеральной ваты на основе базальтового волокна типа "Роквул"
Лестничные площадки и марши из сборного железобетона, класса бетона по прочности В22.5.
Перемычки - сборные железобетонные по серии 1.038.1-1, вып.4.
Утеплитель в чердаке - шунгизитобетон с плотностью 1000 кг/м3.
Утеплитель в покрытии - плиты минераловатные марки 225.
Перекрытие над подвалом утеплено пенополистиролом, с плотностью
40 кг/м3, толщиной 25 мм.
Перегородки - из кирпича керамического полнотелого марки К-0 75/15 [4].
Окна - пластиковые с 2-х камерным остеклением по [1].
Двери - алюминиевые по [2, 3].
Здание с теплым чердаком.
Наружные стены чердака - кирпичные утепленные.
Покрытие из сборных железобетонных панелей толщиной 220 мм. Кровля плоская, из рулонных наплавляемых материалов с внутренним водостоком.
Утепление и уклон кровли создается керамзитовым гравием плотностью 600кг/м3и толщиной от 20 до 110мм. Стяжка из цементно-песчаного раствора Ml00 с армированием сеткой В 500 с ячейкой 200х200.
Шахты лифтов грузового и пассажирского из сборных железобетонных плоских элементов толщиной 160 мм класса по прочности В22,5.
Вентиляционные шахты из полнотелого керамического кирпича пластического прессования марки 100 на растворе М50 толщиной 65мм. Наружные стены запроектированы в соответствии с требованиями [5, 6].
Прочность и устойчивость здания обеспечивается работой коробки здания как пространственной неизменяемой системы.
Наружные стены трехслойные из керамического кирпича [4] с утеплителем из пенополистирола, кладка армированная.
Панели перекрытий, лестничные марши и площадки – сборные, железо- бетонные изготовлены на заводе
Фундаменты - сборные ленточные, из бетонных блоков [7].
Основанием фундаментов служит подготовка из щебня толщиной 100мм.
Плиты лоджий и балконов – железобетонные плиты перекрытий, толщиной 220 мм.
1.4 Фасады и внутренняя отделка
В отделке фасада использованы: лицевой керамический кирпич оранжевого цвета, облицовка цоколя керамогранитной плиткой серого цвета.
Ограждения балконов и лоджий из лицевого кирпича толщиной 120мм.
Внутренняя отделка магазинов: перегородок c последующей облицовкой ГВЛ и окраской краской, облицовкой стен в санузлах и парикмахерской глазурованной плиткой. Потолки в торговых залах, парикмахерской подвесные. Полы торговых залов, парикмахерской - керамогранитные. В офисных помещениях - линолеумные. В технических помещениях - бетонные.
В санузлах - керамические.
Внутренняя отделка жилой части здания предусматривает: стены жилых квартир оклеены обоями, туалет и ванная комната керамическая плитка с частичной окраской стен. Напольное покрытие в санитарных узлах -керамическая плитка, в остальной части здания из линолеума и частично паркет. Потолки в санузлах окрашены масляной краской, в жилой части квартиры - подвесные.
Полы с покрытием из линолеума, паркет и керамическая плитка по [8], степень износостойкости III.
Конструкции, принятые в проекте удовлетворяют требованиям предела огнестойкости по [9]
1.5 Санитарно - техническое и инженерное оборудование.
Внутренние системы водоснабжения и водоотведения, теплоснабжения, телефонизации и радиофикации работают от центральных городских сетей. Электроснабжение проектируемого здания предусмотрено от городской сети, при этом необходимо предусмотреть строительство и оборудование трансформаторной подстанции закрытого типа с двумя силовыми трансформаторами мощность 400 кВт каждый. Источником для подключения являются трансформаторные подстанции, расположенные в данном районе строительства.
Проектом предусмотрено рабочее, аварийное и эвакуационное освещение, напряжение сети 380/220 В.
Наружное пожаротушение осуществляется от пожарных гидрантов, расход воды составляет 15 л/сек.
Сети водопровода выполняются из ПВХ, наружные сети канализации выполняются из полиэтиленовых канализационных труб диаметром 200мм. Системы отопления выполняются из труб водогазопроводных обыкновенных диаметром 15-50мм [10], трубопроводы большего диаметра изготавливаются из электросварных труб.
Отопление производится от существующих сетей. На вводе в здание устанавливается тепловой узел для снижения температуры носителя и давления подачи. Для отопления используется схема с верхней разводкой. Радиаторы устанавливаются в помещениях согласно расчету. В верхней точке системы устанавливается расширительный бачок со спускным вентилем. В подвале устанавливается вентиль для аварийного сброса воды из системы, каждый радиатор снабжен запорной арматурой.
