2.4.3 Требования к качеству
Работы по устройству кирпичных стен здания должны производиться только при наличии полного комплекта документации, утвержденной в установленном порядке.
Контроль качества работ должен осуществляться специальными службами строительных организаций.
Производственный контроль качества должен включать входной контроль рабочей документации, кирпича лицевого, цементно-песчаного раствора, теплоизоляционных материалов, анкеров и монтажных связей, операционный контроль технологических процессов.
При входном контроле рабочей документации проводится проверка ее комплектности и достаточности содержащейся в ней технической информации для производства работ. При входном контроле кирпича, цементно-песчаного раствора, плитных теплоизоляционных материалов, монтажных связей и анкеров проверяется соответствие этих изделий стандартам, наличие сертификатов соответствия, гигиенических и пожарных документов, паспортов и других сопроводительных документов.
Каждая партия поставляемых на стройплощадку строительных материалов должна соответствовать следующим требованиям:
- кирпич:
а) отбитости и притупленности углов и ребер, шероховатости, трещины и другие повреждения на лицевых поверхностях не допускаются;
б) на лицевой поверхности не должно быть отколов, пятен, выцветов и других дефектов, видимых на расстоянии 10 м на открытой площадке при дневном освещении;
в) цвет, рисунок рельефа и другие показатели внешнего вида лицевой поверхности изделий должны соответствовать утвержденному в установленном порядке образцу-эталону;
г) наличие глины, песка, извести и посторонних включений размером свыше 5 мм на лицевой поверхности не допускаются, в изломе допускается в количестве не более 3;
- цементно-песчаные растворы:
а) подвижность цементно-песчаного раствора должна соответствовать глубине погружения стандартного конуса, равной 6 - 8 см;
б) марка цементно-песчаного раствора М-100;
- плиты пенополистирольные, используемые в качестве теплоизоляционных материалов:
а) номинальные размеры плит должны быть:
по длине - от 900 до 5000 мм с интервалом через 50 мм;
по ширине - от 500 до 1300 мм с интервалом через 50 мм;
по толщине - от 20 до 500 мм с интервалом через 10 мм.
б) отклонение от плоскостности грани плиты не должно превышать 3 мм на 500 мм длины грани;
в) плотность теплоизоляционных плит из пенопласта полистирольного должна соответствовать проекту;
2.4.4 Операционный контроль
Операционный контроль осуществляется в ходе выполнения технологических операций по устройству теплоизоляционного слоя и кирпичной кладки облицовки для обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению.
При операционном контроле качества проверяется соблюдение технологий выполнения работ, соответствие выполнения работ рабочим чертежам, строительным нормам, правилам, стандартам.
Таблица 2.1 - Требования к производству облицовочных работ
| Технические требования | Предельные отклонения, мм | Контроль (метод, объем, вид регистрации) |
| Допускаемые несовпадения профиля на стыках архитектурных деталей и швов, мм: | - | Измерительный, не менее 5 измерений на 50 - 100 м2 поверхности или на отдельном участке меньшей площади в местах, выявленных сплошным визуальным осмотром, журнал работ. |
| керамическими, стеклокерамическими и другими изделиями в наружной облицовке - до 4 | ||
| Неровности плоскости (при контроле двухметровой рейкой), мм: | - | |
| керамическими, стеклокерамическими и другими изделиями в наружной облицовке - до 3 | ||
| Отклонения ширины шва облицовки керамическими, стеклокерамическими и другими изделиями (внутренней и наружной облицовке) | ± 0,5 | |
| Облицованная поверхность отклонения от вертикали (мм на 1 м длины): | Не более 5 на этаж | Измерительный, не менее 5 измерений на 50 - 70 м2 поверхности. |
| керамическими, стеклокерамическими и другими изделиями в наружной облицовке - 2 | ||
| Отклонения расположения швов от вертикали и горизонтали (мм на 1 м длины) в облицовке, мм: | - | |
| керамическими, стеклокерамическими и другими изделиями в наружной облицовке - до 2 |
Результаты операционного контроля фиксируются в журнале производства работ.
При приемочном контроле производится проверка качества выполненных работ с составлением актов освидетельствования скрытых работ (установка монтажных связей и устройство теплоизоляции).
2.4.5 Потребность в материально технических ресурсах
Эффективное и качественное выполнение работ по возведению каменной кладки предусматривает использование специального инструмента, приспособлений и инвентаря.
Производительность труда каменщиков изменяется в зависимости от высоты кладки. Наибольшая производительность труда достигается при кладке на высоте около 0,6 м от основания пола. При высоте кладки 1,2 м производительность падает до 66%, а при высоте кладки более 1,5 м составляет всего 17% максимальной. Следовательно, кладка, выполняемая на высоте более 1,2... 1,5 м, неэффективна.
С целью обеспечения наибольшей производительности труда каменщиков кладку по высоте разбивают на ярусы высотой 1,2 м, а каждый ярус выполняют с подмостей или лесов.
Подмости - это временные устройства, устанавливаемые на перекрытии и позволяющие выполнять кладку в пределах высоты этажа. Подмости должны быть удобными при установке и транспортировании; удовлетворять требованиям техники безопасности; использоваться многократно, т.е.быть инвентарными.

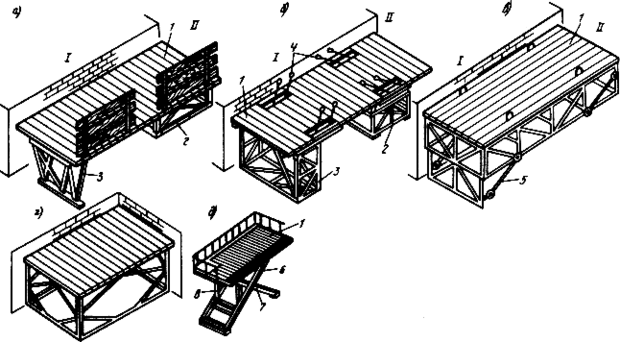

Рисунок 2.1- Подмости для каменной кладки:
а -шарнирно-панельные в верхнем (I) и нижнем (II)положениях; б - универсальные панельные самоустанавливающиеся; в- панельные; г- площадки-подмости; д- рычажные с гидроприводом; 1 - настил; 2- откидная опора (для кладки 2-го яруса); 3- то же, для кладки 3-го яруса; 4- стропы для перевода опор из горизонтального в вертикальное положение; 5 - диагональная связь для закрепления опор; 6- наружные рычаги; 7 - шарнир; 8- гидропривод
Таблица 2.2 - Ведомость потребности в машинах, механизмах, инструментах и приспособлениях
| Наименование | Тип, марка, ГОСТ | Назначение | Кол-во | |
| Подмости | - | Работа на высоте | 6 | |
| Отвес | ГОСТ 7948-80 | Установка и проверка вертикальности кладки | 3 | |
| Уровень | УС-5-1-300 ГОСТ 9416-83 | Горизонтальность кладки | 3 | |
| Шнур разметочный в корпусе | ВНИИСМИ ТУ 22-3527-67 | Контроль прямолинейности кладки | 3 | |
| Рулетка | РС-20 ГОСТ 7502-98 | Измерение линейных размеров | 3 | |
| Лопата растворная | Типа ЛР | Подача расстилание раствора | 3 | |
| Кельма | Типа КБ | Разравнивание и подрезка раствора | 3 | |
| Ящик растворный | ЯР-1 | Для раствора | 3 | |
| Цикля | - | Очистка стен от наплывшего раствора | 3 | |
2.4.6 Технико-экономические пользователи
Калькуляция трудовых затрат и машинного времени на устройство стен приведена в табл. 2.3
| Таблица 2.3 - Ведомость трудовых затрат на производство типового этажа | |||||||||
| № | Шифр ЕНиР | Наименование работ | Состав бригады | Объем | На ед. объема | На весь объем | |||
| Ед. изм. | Кол-во | Нвр ч-ч | Нвр м-ч | Q ч.д. | Q м.с. | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 1 | Е3-3 | Кладка стен =770, 640 мм | каменщик IV-1, III-1 | 1 м3 | 2489,76 | 3,3 | -- | 1027 | - |
| 2 | Е3-3 | Кладка стен =510 мм | каменщик IV-1, III-1 | 1 м3 | 2867,88 | 2,3 | -- | 824,5 | -- |
| 3 | Е3-12 | Устройство перегородок из кирпича =120 | каменщик IV-1, III-1 | 1 м2 | 3006 | 0,66 | -- | 247,99 | -- |
| 4 | Е11-42 | Устройство утеплителя | каменщик IV-1, III-1 | 1м2 | 3612,8 | 0,34 | -- | 153,54 | - |
| 5 | Е1-7 | Подъем кирпича в поддонах | машинист IV-1, так II-2 | 1000 шт. | 2172,91 | 0,72 | 0,32 | 195,56 | 86,91 |
| 6 | Е1-7 | Подъем раствора в ящиках | машинист IV-1, так II-2 | 1 м3 | 1143,64 | 0,9 | 0,3 | 128,65 | 42,88 |
| 7 | Е3-2 | Устройство блочных подмостей | машинист IV-1, так II-2 | 10 м3 | 836,36 | 0,63 | 0,32 | 65,86 | 31,36 |
| 8 | Е3-16 | Укладка брусковых перемычек | Каменщик IV-1, III-1, II-1 | число проем | 1192 | 0,6 | 0,15 | 57,31 | 14,33 |
Определяем количественный состав бригады:
N=
/
= 2700/136=20 (чел) (2.8)
