Выравнивание потребности в рабочих кадрах по объекту в целом достигнуто путем перераспределения сроков начала и окончания работ. Однако также выравнивание является относительным и выполняется в пределах рациональной технологической последовательности выполнения работ. Графики в потребности трудовых ресурсах, основных строительных материалов и движения машин также представлены на Листе ТК, привязанные к временной шкале. График движения рабочей силы составляется на основе графика работ и является общий для всех рабочих, занятых на строительстве во всех сменах. Критерием правильности построения календарного плана служит коэффициент неравномерности движения рабочих:

(2.12)

R_max=70 (Расчет количество человеко-дней представлены на листе календарного плана производства работ)

R_ср = 38

Rмах– максимальное количество рабочих в день (из графика движения рабочей силы); Rср– среднее количество рабочих в день (подсчитывается как отношение фактической трудоемкости к общей продолжительности строительства).

Rмах=70;

( 2.13)

условие выполняется.

Поскольку коэффициент неравномерности меньше рекомендуемого значения (2,5), график производства работ не корректируется.

Степень совмещения работ проверяется подсчетом коэффициента совмещения

( 2.14)

где - суммарная продолжительность работ при их последовательном выполнении;

Т – продолжительность строительства по календарному плану.

К_сов = 750 / 350 = 2,14

2,14<2,25<4 – условие выполняется.

График поступления на объект строительных материалов, конструкций и изделий проектируется на основе календарного плана Лист 2 КППР. Подсчет производится только для основных материалов открытого хранения, оказывающих влияние на организацию складского хозяйства.

ТЭП календарного плана.

1. Продолжительность строительства:

- по нормам 264 дней

- по календарному плану 204 дня.

2. Удельные затраты труда q, чел.-дн./м³, чел.-дн./м²:

(2.15)

(2.16)

где Q – общая трудоемкость по объекту

V – строительный объем здания

F – общая площадь.

3. Коэффициент неравномерности движения рабочей силы.- 1,84

4. Коэффициент совмещения работ – 2,24

5. Уровень механизации отдельных видов работ:

(2.17)

где V_мех – объем, выполняемый с применением машин; V_общ – общий объем работ данного вида.

для монтажных работ – 100%

земляные работы

2.6 Разработка стройгенплана

2.6.1 Краткая характеристика стройгенплана

Стройгенплан разработан на период строительства надземной части проектируемого здания и запроектирован в масштабе 1:200.

Объектный стройгенплан составлен с целью рационального использования строительной площадки, расположения постоянных и временных зданий и сооружений, складского хозяйства, административных инженерных сетей, обслуживающих нужды строительства.

При проектировании стройгенплана были решены следующие вопросы: места размещения основных машин и механизмов; места складирования материалов, конструкций и изделий; схемы движения автотранспорта; размещения сетей освещения и временных инженерных сетей; определены опасные зоны работы механизмов; места размещения временных зданий.

Размеры на стройгенплане даны в метрах (Лист СГП 7).

На строительно-монтажных работах используется башенный кран марки КБ-405-1А-02 с длиной стрелы 30,0 м.

	КБ-405-1А-02
Номинальный грузовой момент, тс·м	180
Скорость:
подъема, м/мин	20; 34; 59
опускания, м/мин	5; 20; 34; 59 (66)**
поворота, об/мин	0,6
передвижения, м/мин	18
Масса общая, т	114,6
В том числе масса противовеса, т	56
Тип рельса кранового пути	P-50
Нагрузка на колесо, тс	25,2
Установленная мощность электродвигателей, кВт	57
Температурный режим работы, °С, до	-40

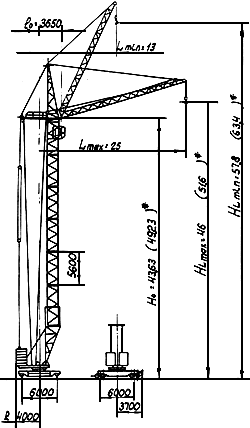

Рисунок 2.2-Схема крана КБ-405-1А-02 :

При работе монтажного крана устанавливаются следующие зоны влияния крана:

- монтажная зона равна - 5 м;

- зона работы крана равна 30 м (необходимый для работы вылет стрелы);

- зона перемещения груза равна 7 м от рабочей зоны крана.

Границы опасных зон обозначены ориентирами, плакатами и световыми сигналами, хорошо видимыми крановщиком и стропальщиками в любое время суток. Места их установки показаны на СГП.

Временные бытовые помещения – инвентарные, размещены на территории строительной площадки за пределами опасной зоны действия крана и остаются на весь период строительства. К ним подведены временные коммуникации, обозначены места подключения к постоянно существующим сетям. Временное электроснабжение стройплощадки предполагается от ближайшей трансформаторной подстанции. Тушение пожара производится от пожарных гидрантов, установленных в проектируемой сети.

Подключение временных потребителей электроэнергии производится через распределительный щит и шкаф учета электроэнергии.

Размещение монтажных кранов и подъёмников.

Поперечная привязка подкрановых путей

B = /2+ (2.18)

B = 7,5 / 2 + 2,6=6,35м

Продольная привязка подкрановых путей башенных кранов

Расчет длины подкрановых путей осуществляется графоаналитическим способом:

= + + 2 + 2 , (2.19)

= 38,5+3,65+2*1,5+2*0,5= 46,15м

Так как минимально допустимая длина подкрановых путей составляет два звена (полузвено – 6,25 м), то принимаем 50 метров.

Определение зон влияния крана

Зона перемещения груза определяется :

= + 0,5 (2.20)

где – максимальный рабочий вылет стрелы крана, м; 0,5 –
половина длины наибольшего перемещаемого груза, м.

= 30+5,86 * 0,5 = 32,93м

Для башенных кранов граница опасной зоны работы крана определяется по формуле

= + 0,5 + , (2.21)

где – дополнительное расстояние для безопасной работы – возможное рассеивание груза в случае падения из-за раскачивания его на крюке под динамическим воздействием движения крана и силы давления ветра. =10м при высоте здания менее 70м[16]

= 30+5,86×0,5 +10 = 43м

2.6.2 Расчёт временных зданий и сооружений

В целях обеспечения нормальных санитарно-бытовых условий для работающих на строительной площадке запроектированы бытовые помещения, удовлетворяющие санитарно-гигиеническим требованиям. Потребность во временных зданиях определяется из максимальной численности рабочих на объекте.

Временные здания сооружают только на период строительства, их возводят для обслуживания строительного производства и создания условий для рабочих, занятых на строительно-монтажных работах и в подсобном производстве. По назначению для работающих на данной строительной площадке необходимы административные и санитарно-бытовые помещения.

Потребность строительной организации во временных зданиях и сооружениях определяется из расчетной численности административно-управленческого персонала и рабочих в наиболее многочисленную смену. Количество работников устанавливается по графику расхода трудовых ресурсов на основе календарного плана:

Расчетное количество работающих определяется по формуле:

N_расч= 0,05 R_max (2.22)

N_расч=0,05*70=3,5 чел

N_итр - рекомендуется принимать в зависимости от количества работающих:

до 100 чел. –1 прораб, 1 мастер;

Количество служащих N_служ (нормировщик, табельщик, учетчик) принимается 2,5 % от максимального количества рабочих по графику.

N_служ=(2,5*70)/100=2 чел

Численность МОП и охраны N_моп – 2 %.

N_моп=0.02*70=2 чел

Количество женщин следует принимать 30–40 % от числа работающих в наиболее загруженную смену.

N_женщ= 70*0,30 = 21 чел

N_муж.= 70*0,70 = 49 чел

Требуемая площадь временных зданий и сооружений рассчитывается как

F_тр = f_н N_расч (2.23)

Перечень принятых временных зданий приведены на листе.

Таблица 2.5 -Определение площади временных зданий

На основании расчета требуемой площади по справочной литературе [5] производится выбор временных зданий. Перечень принятых временных зданий приведен в табл. 2.6.

Таблица 2.6 -Перечень принятых временных зданий

2.6.3 Определение площади приобъектного склада

Площадь склада зависит от вида, способа хранения материалов и его количества. Открытые складские площадки предназначены для хранения материалов, не требующих защиты от атмосферных воздействий (бетонные и железобетонные конструкции, кирпич и т. п.).
