Характеристики шпуров приведены в таблице 5.4, основные показатели взрыва приведены в таблице 5.5. Схема размещения шпуров приведена на рисунке 5.9 и 5.11. Конструкции контурных шпуров приведены на рисунках 5.10 и 5.12

Таблица 5.4 – Характеристика шпуров

№ шпуров	Наименование шпуров	Степень замедле-ния, мс	Длина шпуров, м	Количество шпуров, шт.	Количество ВВ на шпур, кг		Всего ВВ, кг
1	2	3	4	5	6		7
В породе крепостью f=6,0
1-6	врубовые	0	3,646	6	2,006		12,04
7-25	отбойные	15	3,315	19	1,672		31,77
26-49	отбойные	30	3,315	24	1,672		40,13
50-81	отбойные	45	3,315	32	1,672		53,50
82-124	контурные	60	3,315	43	1,160		49,88
125-138	подошвенные	75	3,315	14	1,672		23,41
						Σ210,73
В породе крепостью f=9,0
1-6	врубовые	0	3,837	6	2,017		12,10
7-12	отбойные	15	3,418	6	1,756		10,54
13-30	отбойные	30	3,418	18	1,756		31,61

Продолжение таблицы 5.4

№ шпуров	Наименование шпуров	Степень замедле-ния, мс	Длина шпуров, м	Количество шпуров, шт.	Количество ВВ на шпур, кг		Всего ВВ, кг
1	2	3	4	5	6		7
31-56	отбойные	45	3,418	26	1,756		45,66
57-88	отбойные	60	3,418	32	1,756		56,19
89-139	контурные	75	3,418	51	1,221		62,27
140-153	подошвенные	100	3,418	14	1,756		24,58
						Σ242,95

Таблица 5.5 – Основные показатели взрыва

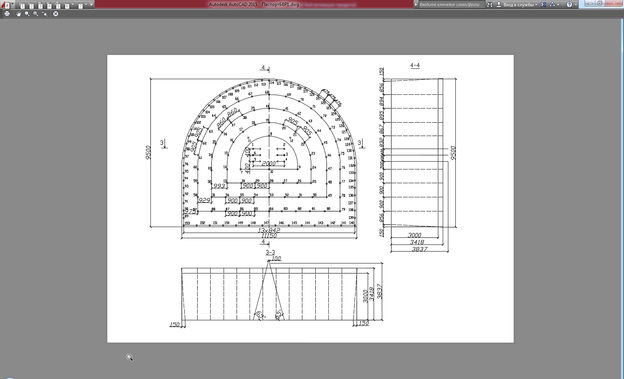

Рисунок 5.9 – Паспорт буровзрывных работа на проходку сплошным

забоем в породе крепостью f=6,0

Рисунок 5.10 – Конструкция контурного шпура в породе крепостью f=6,0:

1-патрон ВВ; 2-боевик; 3-деревянный брусок;

4-детонирующий шнур; 5-забойка

Рисунок 5.11 – Паспорт буровзрывных работа на проходку сплошным забоем

в породе крепостью f=9,0

Рисунок 5.12 – Конструкция контурного шпура в породе крепостью f=9,0:

1-патрон ВВ; 2-боевик; 3-деревянный брусок;

4-детонирующий шнур; 5-забойка

5.4 Проектирование временного крепления выработки

В выработке для железнодорожного тоннеля с коэффициентом крепости по М. М. Протодьяконову f=4,0 необходимо устраивать временную крепь из металлическими клинощелевыми анкерами с сеткой из проволоки диаметром 2 мм и размерами ячейки 50 х 50 мм и слоя набрызг-бетона, конструкция клинощелового анкера приведена на рисунке 5.13.

Рисунок 5.13 - Конструкция клинощеловго анкера:

1-клин; 2-прорезь; 3-стержень; 4-опорная шайба; 5-гайка

Несущая способность анкера 9 т, диаметр шпура 30 мм, толщина клина 25 мм, размеры приняты по рекомендациям [4, табл. 7.22].

Толщина слоя набрызг-бетона 7 см, определяется по графику IV-6 [4].

Клинощелевые анкеры устраиваются путем забивки их в шпур отбойным молотком со специальной насадкой. Натяжение анкера осуществляется при затягивании гайки специальным ключом или электрическим гайковертом [4].

Расчетная длина анкера l_р назначается равной высоте зоны возможного обрушения, исходя из условия закрепления замка за пределами этой зоны – в ненарушенном массиве породы. Размер замковой части анкера принимается по конструктивным соображениям. Для клинощелевых анкеров принимается на 8-10 см больше длины щели, но не менее 25 см. В дипломном проекте принимаем длину замковой части l_з=25 см.

Длина рабочей зоны анкера l_а назначается согласно условию рекомендаций [4]:

(5.15)

где L – пролет выработки, м;

f – коэффициент крепости;

k_Т – коэффициент зависящий от трещиноватости породы,

принимаемый по таблице VII.23 [4].

Размер концевой части анкера назначается конструктивно. Для клинощелевых анкеров l_к=10 см. Полная длина анкера l₀ составит:

(5.16)

Расчетная длина анкера:

(5.17)

Предельное расстояние между анкерами по расчетной несущей способности замка:

(5.18)

где N – расчетная несущая способность замка, т, N=9 т;

γ – объемный вес горной породы, т/м^3, γ=2,2 т/м³;

l_р – расчетная длина анкера.

С целью исключения возможности обрушения породы между анкерами рекомендуется принимать из условия [4]. Условие выполняется. По конструктивным соображениям и из условия, что глубина заходки была бы кратна расстоянию между анкерами, но и не более предельного значения расстояния между анкерами, рассчитанного по формуле (4.18) принимаем a=0,67 м.

Расчетная нагрузка Р на анкер при принятом расстоянии а между анкерами в ряду и между рядами составит с учетом коэффициента перегрузки:

(5.19)

где γ – объемный вес горной породы, т/м^3, γ=2,2 т/м³;

а - расстоянию между анкерами;

l_р – расчетная длина анкера.

Диаметр стержня анкера:

(5.20)
