Текст из файла (страница 5)

Число подошвенных шпуров:

где – ширина подошвы выработки, м;

a_п – расстояние между подошвенными шпурами, a_п=(0,7-0,9)W₀, м

Площадь врубовой воронки определяется по формуле:

где а – расстояние между парами шпуров, м;

b – расстояние между шпурами в ряду, м.

Число отбойных шпуров определяется по формуле:

где - диаметр заряда, м;

- коэффициент заполнения шпура ( );

- коэффициент уплотнения при заряжении;

- плотность ВВ в патронах, кг/м³;

- площадь сечения забоя, взрываемого отбойными зарядами,м³:

Общее количество шпуров:

Ориентировочный расход ВВ на заходку составит:

Масса контурного заряда:

- линейная масса заряда в контурных шпурах,

Масса всех контурных зарядов:

Масса одного заряда отбойных и подошвенных шпуров:

Суммарная масса отбойных и подошвенных зарядов равна:

Масса заряда врубового шпура , работающего в условиях большого зажима породы, и общая масса зарядов врубовых шпуров составят:

В первую очередь взрываются врубовые шпуры с помощью электродетонаторов ЭДС. Затем остальные шпуры сериями посредством ЭДКЗ–ПМ–15 со ступенями замедления 15 мс.

5.3.2 Разработка паспорта буровзрывных работ для штроссы в

породе крепостью f=4,0

Разработка уступа может осуществляться одним из следующих способов:

-бурением и взрыванием горизонтальных шпуров;

-бурением и взрыванием вертикальных или наклонных скважин.

В дипломном проекте принят метод горизонтальных шпуров, т.к. при нём используется тоже оборудование и машины, что и при разработке калотты. Также к достоинствам метода следует отнести кучный развал породы после взрыва и высокая степень её дробления. А наличие второй плоскости обнажения поверхности уступа определяет высокий коэффициент использования шпуров и малый расход ВВ.

Удельный расход ВВ определяется по формуле:

где - удельный расход ВВ для калотты определённый в п. 5.3.1;

- площади поперечного сечения соответственно калотты,

нижнего уступа и всего сечения выработки:

Количество шпуров пробуриваемых в штроссе определяется по формуле:

где - плотность заряжания определяется по формуле:

где - диаметр шпура, м;

Глубина комплекта l_k принимается равной глубине шпуров вычисленной при разработке калоттной части выработки.

Для размещения шпуров в забое необходимо вычислить линии наименьшего сопротивления.

Учитывая многолетний опыт проектирования тоннелей сооружаемых способом нижнего уступа, линия наименьшего сопротивления находится в пределах . Для определения расстояние между шпурами при разработке уступа необходимо вычислить расчётную линию наименьшего сопротивления по формуле:

где приведённое отклонение шпура от заданного направления при

бурении принимается равным 0,1 м.

Полученное количество шпуров уточняем по фактическому расположению в плоскости забоя. Общее количество шпуров для всего сечения - 145 шт. Характеристики шпуров приведены в таблице 5.1, основные показатели взрыва приведены в таблице 5.2. Схема размещения шпуров приведена на рисунке 5.4 и 5.5. Конструкция контурного шпура приведена на рисунке 5.6

Таблица 5.1 – Характеристика шпуров

№ шпуров	Наименование шпуров	Степень замедления, мс	Длина шпуров, м	Количество шпуров, шт.	Количество ВВ на шпур, кг	Всего ВВ, кг
Для калотты
1-4	врубовые	0	2,365	4	1,786	7,14
5-15	отбойные	15	2,150	11	1,488	16,37
16-41	отбойные	30	2,150	26	1,488	38,69
42-67	контурные	45	2,150	27	0,753	20,33
68-80	подошвенные	60	2,150	13	1,488	19,34
						Σ101,87
Для штроссы
81-92	Отбойные 1 ряда	0	2,365	12	0,766	9,19
93-102	Отбойные 2 ряда	15	2,150	10	0,766	7,66
103-112	Отбойные 3 ряда	30	2,150	10	0,766	7,66
113-122	Отбойные 4 ряда	45	2,150	10	0,766	7,66
123-132	Отбойные 5 ряда	60	2,150	10	0,766	7,66
133-145	Подошвенные	75	2,150	13	0,766	9,96
						Σ49,79
						Σ151,66

Таблица 5.2 – Основные показатели взрыва

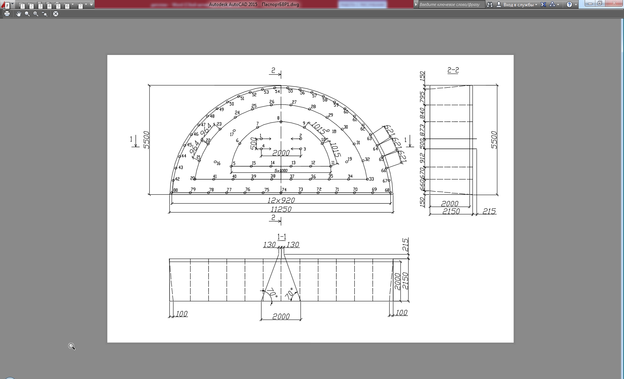

Рисунок 5.4 – Паспорт буровзрывных работа на разработку колотты

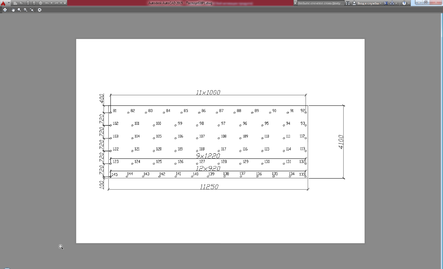

Рисунок 5.5 – Паспорт буровзрывных работа на разработку штроссы

Рисунок 5.6 - Конструкция контурного шпура:

1-патрон ВВ; 2-боевик; 3-деревянный брусок;

4-детонирующий шнур; 5-забойка

5.3.3 Разработка паспорта буровзрывных работ на проходку

сплошным забоем

В породах крепостью f=6,0 и f=9,0 была принята проходка сплошным забоем.

Применён вид вруба – клиновой с углом наклона к плоскости забоя 68° и 65° соответсвтенно. Для определения основных размеров вруба используется таблица 3.12 [3], из которой при крепости породы f=6,0 (9,0) находим расстояние между парами шпуров а=0,45 (0,4) (м), а расстояние между шпурами в ряду в=2 (м), число врубовых шпуров принимаем 6 (шт.). Схема примененного врубового шпура приведена на рисунке 5.5 и 5.6.

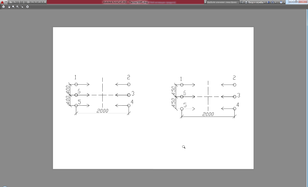

Рисунок 5.7 – Конструкция врубового шпура в породе крепостью f=6,0

Рисунок 5.8 – Конструкция врубового шпура в породе крепостью f=9,0

Результаты проектирования паспортов БВР для крепости равной f=6,0 и f=9,0, приведены в таблице 5.3.

Таблица 5.3 – Результаты расчета паспорта БВР

Примечание: f- коэффициент крепости породы по М.М. Протодьяконову; l_k - глубина комплекта шпуров; q₀ - удельный расход взрывчатого вещества; W₀ - линии наименьшего сопротивления (ЛНС) отбойных шпуров; Nк - количество контурных шпуров; Nк - количество подошвенных шпуров; Nотб - количество отбойных шпуров; Q - ориентировочный расход ВВ на заходку; q_k - масса контурного заряда; Q_k - масса всех контурных зарядов; q_п - масса подошвенного заряда; Q_п - масса всех подошвенных зарядов; q_о - масса отбойного заряда; Q_о - масса всех отбойных зарядов; q_вр - масса врубового заряда; Q_вр - масса всех врубовых зарядов.
