Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра «Техносферная безопасность»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

профессор, д.б.н. _______ М.Х. Ахтямов

«____» ______ 2017 г.

ПОВЫШЕНИЕ МЕР ПОЖАРНОЙ БЕЗОПАСНОСТИ НА ПРЕДПРИЯТИИ (НА ПРИМЕРЕ НЕФТЕБАЗЫ Г. ХАБАРОВСК)

Пояснительная записка к дипломному проекту

ДП 20.05.01 ПБ.120128 - 2017

Студент гр. 955 ______________________ М.В.Макринская

Руководитель работы

старший преподаватель ______________________ Р.В.Долгов

Консультант по экономике

старший преподаватель ______________________ С. Н. Курякина

Консультант по безопасности

жизнедеятельности

старший преподаватель _____________________ Р.В.Долгов

Нормоконтроль

доцент, к.т.н. ______________________ К. В. Пупатенко

Хабаровск – 2017

Содержание

Введение....................................................................................................5

1 Характеристика объекта......................................................................6

1.1 Краткая характеристика Хабаровской нефтебазы...............................6

1.2 Краткая характеристика блоков Хабаровской нефтебазы.................7

1.3 Система противопожарной защиты объекта.....................................13

1.4 Электроснабжение, отопление, вентиляция...................................14

1.5 Противопожарное водоснабжение.................................................15

2 Характеристика опасных веществ, обращающихся в блоках Хабаровской нефтебазы................................................................................. 16

2.1 Характеристика бензина ................................................................16

2.2 Характеристика дизельного топлива зимнего....................................18

2.2 Характеристика дизельного топлива летнего....................................19

2.4 Характеристика топлива для двигателей марки ТС-1.......................20

3 Организационно-технические решения, направленные на повышение противоаварийной устойчивости Хабаровской нефтебазы........................22

3.1 Описание решений, направленных на исключение разгерметизации оборудования и предупреждение выбросов опасных веществ.....................22

3.2 Описание решений, направленных на предупреждение развития аварий и локализацию выбросов опасных веществ......................................23

3.3 Описание решений, направленных на обеспечение пожаровзрывобезопасности.........................................................................25

3.4 Описание систем автоматического регулирования, блокировок, сигнализаций и других средств обеспечения безопасности.........................28

4. Анализ опасности технологического блока........................................31

4.1 Определение возможных причин возникновения аварий и факторов, способствующих возникновению и развитию аварий...................................31

4.2 Определение возможных причин возникновения аварий и факторов, способствующих возникновению и развитию аварий...................................33

4.3 Определение возможных сценариев возникновения и развития аварий.................................................................................................................43

4.4 Оценка вероятности реализации аварий и сценариев их дальнейшего развития.......................................................................................46

4.5 Оценка вероятности реализации аварий и сценариев их дальнейшего развития ......................................................................................52

5 Организация тушения пожара подразделениями пожарной охраны..57

5.1 Рекомендуемые средства и способы тушения пожара......................57

5.2 Расчет сил и средств..............................................................................61

6. Выводы и решения проблем...................................................................68

6.1 Основные опасности Хабаровской нефтебазы...................................68

6.2 Перечень наиболее значимых факторов, влияющих на показатели риска...................................................................................................................69

6.3 Оценка уровня опасности Хабаровской нефтебазы...........................69

6.4 Предложения по реализации мер, направленных на уменьшение риска чрезвычайных ситуаций.........................................................................72

7. Охрана труда............................................................................................74

7.1 Требования правил охраны труда для подразделений Противопожарной службы...............................................................................74

7.2 Требования правил охраны труда для работников нефтебазы.........77

7.3 Требование охраны труда и правила поведения на территории предприятия и в производственных помещениях..........................................78

7. 4 Требования по охране труда при выполнении работы....................80

7. 5 Требования по охране труда в аварийных ситуациях.......................83

8. Экономическая часть..............................................................................85

8.1 Теоретические данные..........................................................................85

8.2 Расчет стоимости вызова пожарных подразделений.........................87

Заключение..................................................................................................97

Список использованных источников........................................................98

Приложение А...........................................................................................100

Приложение Б............................................................................................102

Введение

В современном мире особую опасность представляют производства, связанные с обращением легковоспламеняющихся и горючих жидкостей. Это напрямую зависит от ужасных последствий, связанных с чрезвычайными ситуациями на такого рода объектах. Именно поэтому в качестве рассмотрения обеспечения мер пожарной безопасности я выбрала предприятие нефтебазы г. Хабаровска.

В данной работе мною будут рассмотрены характеристики веществ, обращающихся на производстве, опасность блоков, входящих в состав нефтебазы, наличие средств пожаротушения, а так же систем оповещения о пожаре.

Объектом исследования является нефтебаза АО "ННК-Хабаровскнефтепродукт".

Основной, главной целью данного дипломного проекта, является повышение мер пожарной безопасности, предложение новых решений в области защиты предприятия от взрывов и пожаров.

Для достижения цели дипломной работы мною были решены следующие задачи:

-дана оперативно - тактическая характеристика нефтебазы г. Хабаровска;

-проведен расчет сил и средства для тушения пожара на нефтебазе;

-описаны решения, направленные на исключение разгерметизации оборудования и предупреждение аварийных выбросов опасных веществ, а так же на предупреждение развития аварий и локализацию выбросов опасных веществ;

-определены возможные причины возникновения аварий и факторов, способствующих возникновению и развитию аварий;

-определены возможные сценарии возникновения и развития аварий.

1 Характеристика объекта

1.1 Краткая характеристика Хабаровской нефтебазы

Хабаровская нефтебаза принадлежит АО «ННК-Хабаровскнефтепродукт». Объект относится к 3 классу опасности, являясь взрывопожароопасным.

Основным видом деятельности объекта является прием, хранение и транспортировка нефтепродуктов.

Нефтебаза была построена в 1926г. Нефтебаза расположена в долине с уклоном к р.Амур по ул.Тихоокеанской 38 г.Хабаровска. С 2004 до 2020 проводится реконструкция объекта.

Хабаровская нефтебаза зарегистрирована в Государственном Реестре ОПО как «площадка нефтебазы по хранению и перевалке нефти и нефтепродуктов №10» 31.01.2000 № А71-00073-010.

Структурно объект состоит из управления, 5-ти цехов (товарно-транспортный, ремонтно-эксплуатационный, автотранспортный, цех технического обслуживания АЗС и лаборатория) и 3-х вспомогательных подразделений (служба экономической безопасности и охраны, керосинопровод, инженерно-техническая служба).

-Управление расположено в 2-х этажном кирпичном здании.

-Товарно-транспортный цех (ТТЦ) расположен в одноэтажном кирпичном здании. На территории цеха расположены­­­­­­­­ 25 резервуаров типа РВС, автоматическая станция налива нефтепродуктов АСН-8НГ, АСН-12ВГ, а также эстакада слива-налива железнодорожных цистерн. Общая вместимость нефтепродуктов 54400 м³. Численность рабочих в смене 12 человек.

-Ремонтно-эксплуатационный цех (РЭЦ) находится в 3-х этажном кирпичном здании, располагает токарными, сверлильными станками, аппаратами электросварки и газосварки. Общая численность рабочих в смену 9 человек.

-Автотранспортный цех имеет 4 единицы автотракторной техники, размещается в одно и двухэтажных гаражах. Часть техники хранится на открытой площадке.

-Лаборатория расположена в одноэтажном кирпичном здании, оборудована специальными приборами контроля и анализа нефтепродуктов. В лаборатории хранятся контрольные пробы нефтепродуктов в специально оборудованном помещении. Общая численность смены 6 человек.

-Управление АЗС расположено на 2-ом этаже 3-х этажного здания, имеет ремонтную группу и 94 АЗС, из них в черте города Хабаровска 54 АЗС. Общая численность 16 человек.

-Вспомогательные подразделения размещаются в одноэтажных кирпичных зданиях.

1.2 Краткая характеристика блоков Хабаровской нефтебазы

Хабаровская нефтебаза разделена на блоки по законченному технологическому циклу:

- блок № 1 - железнодорожная эстакада (далее – ж/д эстакада).

- блок № 2 - насосная.

- блок № 3 - открытая насосная.

- блок № 4 - резервуарный парк.

- блок № 5 - станция налива автоцистерн.

- блок № 6 - блок подачи нефтепродуктов на причал.

- блок № 7 - керосинопровод с насосной.

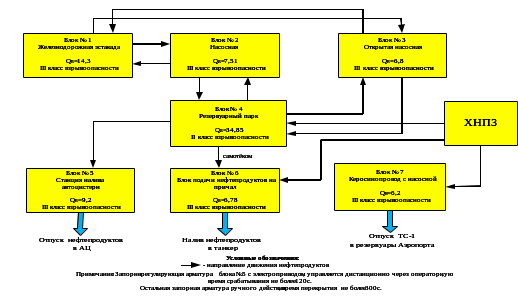

Представленная блок-схема представлена на рисунке 1.1.

Рисунок 1.1 Блок-схема Хабаровской нефтебазы

1) Краткая характеристика железнодорожной эстакады.

Железнодорожная эстакада предназначена для слива-налива железнодорожных цистерн с нефтепродуктами (бензин, дизельное топливо) как поступающих, так и отгружаемых с Хабаровской нефтебазы. Эстакада состоит из двух тупиков: №1 для слива-налива бензина, №2 - дизельного топлива. Тупики №1 и №2 оборудованы сплошным мостиком верхнего двухстороннего обслуживания. С обеих сторон может устанавливаться по 8 шт. железнодорожных цистерн.

Слив и налив происходит по разным коллекторам. При сливе коллектор присоединяется к цистернам через установку нижнего слива (УСН). По коллекторам, нефтепродукт насосами №№1а, 2а, 4, 3, (бензин); №№1, 2, 5, 3а, 4а, (дизельное топливо) откачивается в резервуары. Если цистерна неисправна, она откачивается через верхний люк шлангующим устройством, предназначенным для верхнего слива-налива. При наливе светлых нефтепродуктов, в цистерну опускается рукав стояка на глубину, исключающую падающую струю. Налив нефтепродуктов осуществляется насосами №№1а, 2а, 4, 3, (бензин); №№1, 2, 5, 3а, 4а, (дизельное топливо). Максимальный объём цистерны составляет 60м³ .

Эстакада оборудована коллектором паропровода предназначенного для отогрева в зимнее время сливного прибора цистерны. [11]

2) Краткая характеристика насосной.
