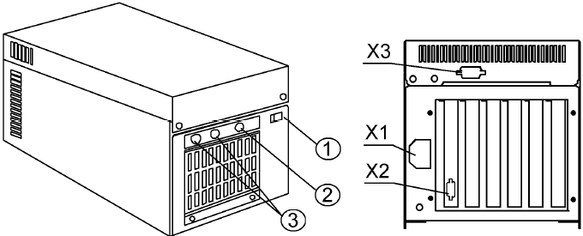

На лицевой панели размещены: выключатель питания 1, кнопка аппаратной перезагрузки 2, индикаторы питания и работы 3.
На задней панели питания установлен разъём питания Х1, разъём подключения к линии связи Х3, к концентратору KR-489 Х2, а также разъёмы плат вывода информации ВР-32.

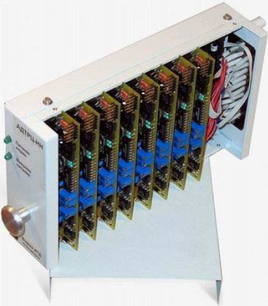

Рисунок 1.5.3 – Внешний вид КП-16В
Таблица 1.8 – Технические характеристики КП-16В
| Количество устанавливаемых плат СЧД-Ч-16(8) и ВР-32, шт | 5 |
| Питающее напряжение переменного тока, В | 207 - 242 |
| Частота питающего напряжения, Гц | 50 ± 0,5 |
| Потребляемая мощность, не более, Вт | 150 |
Устройство согласования с линией
Передача информации от АКСТ к СЧД осуществляется по двухпроводной линии связи, в качестве которой может использоваться специально выделенная пара или цепь ДСН.
К линии связи приёмники СЧД подключаются через устройство согласования с линией (УСЛ). Одно УСЛ предназначено для работы с двумя линиями связи.
Устройство согласования выполнено в виде конструктива и имеет два разъёма: Х1 – для подключения линии; Х2 – для подключения к приёмникам сигналов. Имеет установочные размеры аналогичные реле НМШ. Внешний вид представлен на рисунке 1.4.
Рисунок 1.4 – Внешний вид УСЛ
Контроллер съёма дискретных сигналов
Съём дискретных сигналов осуществляется промышленным индустриальным контроллером (ПИК-120), каждый из которых имеет 120 цифровых входов. На рисунке 1.5 изображен внешний вид прибора.
Контроллер предназначен для преобразования в стандартный цифровой вид постоянного напряжения -36 В ≤ U ≤ +36 В или переменного напряжения 36 В частотой 50 Гц, поступающего на цифровые входы. Наличие напряжения на входе, соответствует логической «1».
В том числе контроллер служит для передачи в последовательном коде полученного в результате преобразования массива данных в концентратор по его запросу.

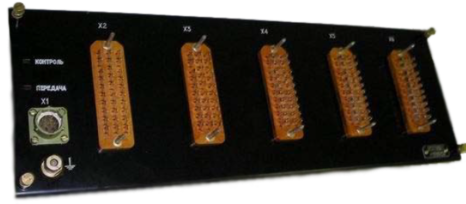

Рисунок 1.5 – Внешний вид ПИК-120
Таблица 1.9 – Технические характеристики ПИК-120
| Диапазон рабочих температур, оС | 0...+40 |
| Относительная влажность в рабочих условиях, % | 95 |
| Количество цифровых входов, шт | 11 |
| Максимальное напряжение на цифровых входах (в зависимости от модификации), В | 12 или 36 |
| Частота напряжения на цифровых входах, Гц | 50 |
| Максимальная скорость обмена данными, бит/с | 9600 |
| Параметры питающего напряжения, В | +10 (+1, -1,5) |
Контроллер измерения аналоговых сигналов
Промышленный индустриальный контроллер (ПИК-10) имеет 10 аналоговых входов и предназначен для измерения средних значений напряжений сигналов переменного тока, поступающего на аналоговые дифференциальные входы.
В том числе, для измерения сопротивления изоляции электрических цепей, подключенных к аналоговым входам относительно земли (кабель, монтаж) контролируемых объектов.
А также, для передачи измеренных значений напряжений и сопротивления изоляции в виде последовательного цифрового кода в концентратор по его запросу.
На рисунке 1.6 изображён внешний вид прибора ПИК-10. В его состав входят: плата микроконтроллера, плата источника питания и реле, корпус с двумя блочными разъёмами РП14-30, колодка для установки на релейный статив.

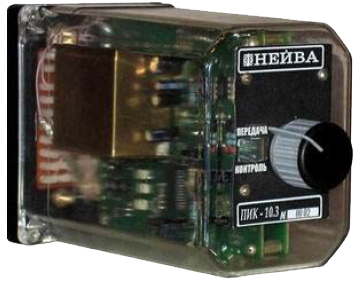

Рисунок 1.6 – Внешний вид ПИК-10
Таблица 1.10 – Технические характеристики ПИК-10
| Диапазон рабочих температур, оС | 0...+40 |
| Относительная влажность в рабочих условиях, % | 95 |
| Количество аналоговых каналов, шт | 10 |
| Максимальная амплитуда напряжения на аналоговых входах, В | 50 |
| Максимальная скорость обмена данными, бит/с | 9600 |
| Погрешность измерения среднего значения напряжения при U = 50 В, не более, % | 2 |
| Погрешность измерения сопротивления утечки в рабочем диапазоне до 20 Мом, не более, % | 5 |
| Параметры питающего напряжения, В | 220 В (+22 В, -33 В) |
| Прибор должен храниться в упакованном виде в условиях закрытого помещения: - при температуре, оС - при влажности, не более, % | -20...+50 95 |
Автомат диагностики тональных рельсовых цепей
Автомат диагностики тональных рельсовых цепей (АДТРЦ) используется для измерений напряжений в схемах ТРЦ на станциях.
АДТРЦ измеряет среднеквадратичное значение (СКЗ) напряжения сигналов ТРЦ на входах путевых приёмников выходах путевых генераторов и входах путевых реле.
Прибор АДТРЦ обеспечивает: широкополосное измерение СКЗ напряжения сигналов переменного тока; селективное измерение СКЗ напряжения сигналов переменного тока; напряжения сигналов переменного тока заданной частоты; напряжения амплитудно-манипулированных сигналов переменного тока при частоте модулирующих импульсов 8 или 12 Гц.
АДТРЦ состоит из: плат измерительных модулей; платы модуля связи; корпуса с блочным соединителем РП10-42; панели с розеткой РП10-42 для установки прибора на релейный статив. Внешний вид прибора представлен на рисунке 1.5.7.
Измеряемые напряжения тональных рельсовых цепей подключаются к аналоговым входам АДТРЦ.
Рисунок 1.7 – Внешний вид АДТРЦ
Таблица 1.11 – Технические характеристики АДТРЦ
| Диапазон рабочих температур, оС | 0...+40 |
| Относительная влажность в рабочих условиях, % | 95 |
| Количество входных измерительных каналов, шт | 5 |
| Входное сопротивление аналоговых каналов (с защитными резисторами), не менее, кОм | 100 |
| Прибор должен храниться в упакованном виде в условиях закрытого помещения: - при температуре, оС - при влажности, не более, % | -20...+50 95 |
| Электропитание от источника: - постоянного тока с номинальным напряжением, В - выпрямленного двухполупериодного переменного тока, В | 18-32 15-29 |
| Потребляемая мощность, не более, Вт | 6,5 |
| При селективном измерении АДТРЦ всех типов обеспечивает степень подавления АМ-сигналов соседних частот при вычислении СКЗ, не менее, дБ | 40 |
Модуль нормализации аналоговых сигналов
В системе АПК-ДК модуль нормализации аналоговых сигналов ADAM-3014 используется для подключения к шунтам амперметров с целью контроля тока перевода стрелок постоянного тока, а также контроля напряжения станционной АКБ.
Модуль ADAM-3014 представляет собой гальванически изолированный преобразователь входных сигналов постоянного и переменного напряжения в пропорциональный выходной сигнал.
Модули ADAM-3014 устанавливаются на DIN рейку. Кабели входных и выходных сигналов, а также кабель питания подключаются к клеммным зажимам, выполненным внутри компактного пластикового корпуса индустриального исполнения. Внешний вид модуля ADAM-3014 представлен на рисунке 1.8.
Рисунок 1.8 – Внешний вид модуля ADAM-3014
Таблица 1.12 – Технические характеристики модуля ADAM-3014
| Параметры входа в режиме измерения напряжения: - в двуполярном режиме - в однополярном режиме - входное сопротивление, МОм - полоса пропускания, кГц | ±10 мВ, ±50 мВ, ±100 мВ, ±1 В, ±5 В, ±10 В 0...10 мВ, 0...50 мВ, 0...100 мВ, 0...1 В, 0...5 В, 0...10 В, 2 2,4 |
| Параметры выхода в режиме формирования напряжения: - в двуполярном режиме - в однополярном режиме - выходное сопротивление, Ом - максимальный ток нагрузки, мА | ±5 В, ±10 В 0...10 В 50 10 |
| Напряжение изоляции, В | 1000 |
| Напряжение питания, В | 24 (±10%) |
| Клеммы для проводов сечением, мм2 | от 0,5 до 2,5 |
| Диапазон рабочих температур, оС | 0...+70 |
| Потребляемая мощность, Вт | 1,2 |
Комплекс диагностики стрелочных приводов
Комплекс диагностики стрелочных приводов с двигателями переменного тока (КДСП) предназначен для работы в составе АПК-ДК, либо как самостоятельное устройство. КДСП предназначен для контроля электрических параметров в цепях питания стрелок.
Основным назначением КДСП является преобразование линейных напряжений и фазных токов в пропорциональные значения напряжений и передачи их на вход АЦП концентратора АПК-ДК, для дальнейшей обработки.
Специализированное программное обеспечение концентратора линейного пункта производит обработку данных и вывод, на экран в виде графиков, значений напряжений и токов. Внешний вид прибора представлен на рисунке 1.9.

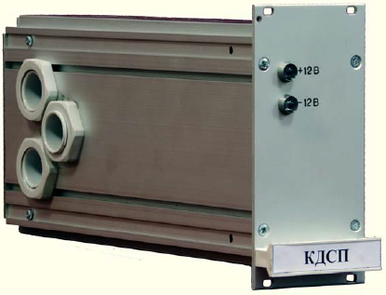

Рисунок 1.9 – Внешний вид КДСП
Таблица 1.13 – Технические характеристики КДСП
| Датчик напряжения LV 25-P: - диапазон входного напряжения, В - номинальный ток, мА - диапазон преобразования, мА | 10...500 10 0...±14 |
Продолжение таблицы 1.13
| - номинальный аналоговый выходной ток, мА - коэффициент преобразования - точность преобразования, % - электрическая прочность изоляции, кВ - напряжение питания, В - рабочая температура, оС | 25 2500:1000 ±0,8 2,5 ±12...25 -25...+70 |
| Датчик тока LA 55-P/SP1: - номинальный ток, мА - диапазон преобразования, мА - номинальный аналоговый выходной ток, мА - коэффициент трансформации - электрическая прочность изоляции, кВ - напряжение питания, В - рабочая температура, оС | 50 0...±100 25 1 : 2000 2 ±12...25 -25...+80 |
Микропроцессорный счётчик электроэнергии
Многофункциональные счётчики электрической энергии Альфа-А2, классов точности 0,2S и 0,5S предназначены для учёта активной и реактивной энергии в цепях переменного тока, а также для использования в составе автоматизированных систем контроля и учёта электроэнергии для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии. Внешний вид счётчика представлен на рисунке 1.10.
За счёт расширенного внутреннего программного обеспечения, счётчик обладает возможностью отображать на ЖКИ ряд параметров, характеризующих качество электроэнергии: фазные токи и напряжения, частоту сети, активную, реактивную и полную мощность сети, а также коэффициент несинусоидальности.
