Счётчик фиксирует в памяти факты выхода параметров качества электроэнергии за пределы установленных порогов.
Альфа-А2 устанавливаются в электрощитах с монтажной панелью типа ЩМП-1-0 74 У2 IP54.

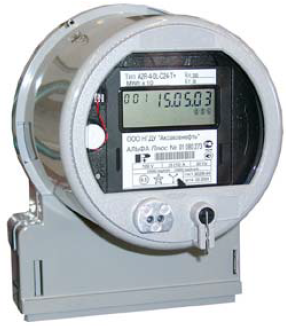

Рисунок 1.10 – Внешний вид счётчика Альфа-А2
1.6 Аппаратура среднего уровня АПК-ДК
К аппаратуре среднего уровня относятся концентраторы, устанавливаемые на станции типа KR-489, на центральном посту типа IPC-610 и каналы связи.
Функционально средний уровень АПК-ДК собирает и обрабатывает информацию, приходящую от станционных и перегонных устройств.
Концентратор линейного пункта
В качестве концентратора линейного пункта АПК-ДК используется функционально законченная рабочая станция KR-489, предназначенная для использования в промышленных условиях.

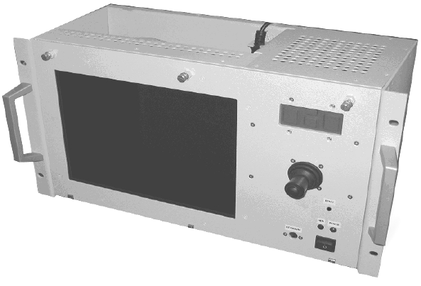

На рисунке 1.11 представлен внешний вид концентратора KR-489. Он имеет встроенный ЖК-дисплей для отображения контролируемых параметров.
Рисунок 1.11 – Внешний вид концентратора KR-489
Таблица 1.14 – Технические характеристики KR-489
| Тактовая частота процессора, не менее, МГц | 266 |
| Ёмкость ОЗУ, не менее, Мб | 128 |
| Ёмкость видеопамяти, не менее, Мб | 2 |
| Ёмкость НЖМД, не менее, Гб | 20 |
| Количество слотов расширения ISA, шт | 8 |
| Размер экрана монитора, дюймы | 12 |
| Разрешение экрана, точек | 800х600 |
| Напряжение питания прибора, В | 180...260 |
| Частота питающего напряжения, Гц | 50 |
| Потребляемая мощность, не более, Вт | 150 |
| Диапазон рабочих температур, оС | 0...+50 |
Концентратор центрального поста

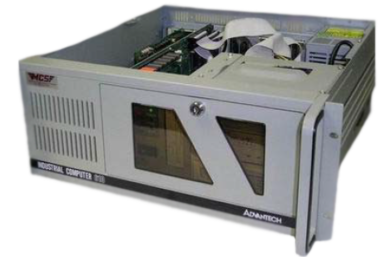

IPC-610 является индустриальным шасси высотой 4U для монтажа в 19-дюймовую стойку, оснащённым пассивной объединительной платой с 14 слотами расширения ISA. Внешний вид концентратора представлен на рисунке 1.12.
IPC-610 служит для: приёма информации от концентраторов линейных пунктов; архивации и хранения информации в течение заданного времени; передачи информации в верхние уровни АПК-ДК.
Рисунок 1.12 – Внешний вид концентратора IPC-610
Таблица 1.15 – Технические характеристики IPC-610
| Количество устанавливаемых НЖМД, шт | 2 |
| Количество устанавливаемых 3,5’’ НГМД, шт | 1 |
| Количество слотов расширения ISA, шт | 2 |
| Напряжение питания прибора, В | 180...260 |
| Частота питающего напряжения, Гц | 50 |
| Потребляемая мощность, не более, Вт | 150 |
| Диапазон рабочих температур, оС | 0...+50 |
1.7 Аппаратура верхнего уровня АПК-ДК
К верхнему уровню АПК-ДК относятся локальная вычислительная сеть (ЛВС), сервер АПК-ДК и, в соответствии с заданием на проектирование, автоматизированные рабочие места оперативного персонала (ШЧД, ШНС, ДНЦ и т.д.)
Низовые уровни АПК-ДК обеспечивают информационную наполненность подсистемы верхнего уровня позволяющую:
-
вести контроль над процессом технического обслуживания устройств на станциях и перегонах;
-
выявлять критические состояния и отказы в работе контролируемых устройств ЖАТ;
-
выявлять внештатные технологические ситуации в движении поездов, включая опасное сближение поездов на перегоне, ложную занятость и ложную свободность рельсовых цепей с выдачей соответствующего сообщения на экран монитора.
Общие технические характеристики АРМ:
-
способ предоставления информации – отображение на мониторе поездного положения, неисправностей и результата измерений;
-
защита от несанкционированного доступа – пароль, средства ОС и СУБД;
-
время реакции на отображение поездной информации – не более трёх секунд;
Основой локальной вычислительной сети для АПК-ДК являются существующие ЛВС дистанции СЦБ и отделений железных дорог.
При отсутствии ЛВС она организуется на основе сетевого концентратора информации (HUB) и вновь прокладываемой сети между сервером АПК-ДК и АРМ.
2 Техническая часть
2.1 Организация нижнего уровня АПК-ДК на перегоне А-Б
Перегон А-Б оборудован числовой кодовой автоматической блокировкой. На перегоне находятся 12 сигнальных установок и железнодорожный переезд N1 (см. Приложение 3).
Съём информации с устройств автоблокировки осуществляется при помощи АКСТ-Ч и СЧД-Ч.
Данные от сигнальных точек на станцию передаются по существующей линии ДСН-ОДСН. Полученная и расшифрованная информация передается в концентратор для дальнейшей обработки и передачи на центральный пост.
Все АКСТ на перегоне подключены параллельно к линии ДСН-ОДСН и имеют собственную частоту, обеспечивая, таким образом, независимую передачу информации на станцию.
Длительность каждого из 8 (16) импульсов определяется состоянием контакта реле, подключаемого к входной клемме АКСТ (замкнут - разомкнут).
Автомат контроля сигнальной точки предназначен для контроля работоспособности устройств АБ путем:
-
съема информации о состоянии семи реле релейного шкафа АБ (АПС), контроля величины постоянного напряжения 12В блока БС-ДА (выпрямителя ВАК, БПШ) и исправности изолирующих стыков в системах кодовой АБ;
-
формирования информационной посылки в виде циклического последовательного кода;
-
передачи информации на станцию по цепи ДСН способом амплитудной манипуляции на несущих частотах с 11 по 28, используемых для уплотнения цепи ДСН.
Максимальное число сигнальных показаний, снимаемых с одной сигнальной точки – 9. На проектируемом участке будут использоваться приборы АКСТ-Ч-16/3, предназначенные для кодовой автоблокировки с рельсовыми цепями частотой 25 Гц/
Питание АКСТ на сигнальных точках автоблокировки осуществляется переменным током от трансформатора СТ-5Г. На переезде питание осуществляется от трансформатора СОБС-2Г (см. Приложение 4).
Распределение контактов разъема АКСТ-Ч-16/3 приведено в таблице 2.1, где: Р1, Р2, Р3, ..., Р10 – контактные датчики (контролируемые реле); Д1.1, Д1.2, Д2.1, Д2.2, Д3.1, Д3.2 – пороговые датчики. Клемма С3, не указанная в таблице, используется для подключения контактов реле Ж или ПВ.
Таблица 2.1 – Распределение контактов разъема АКСТ-Ч-16/3
| Контакт | С1 | С2 | А3 | В2 | В3 | В1 | А2 | А1 |
| Датчик | Р1 | Р2 | Р3 | Р4 | Р5 | Р6 | Р7 | Р8 |
| Контакт | В5 | С7 | А5 | А6 | В4 | В6 | С5 | С6 |
| Датчик | Р9 | Р10 | Д1.1 | Д1.2 | Д2.1 | Д2.2 | Д3.1 | Д3.2 |
Все АКСТ-Ч выпускаются в тридцати исполнениях, различающихся несущей частотой выходного сигнала в диапазоне от 384 до 4224 Гц. В таблице 2.2 приведены варианты настройки несущих частот АКСТ.
Таблица 2.1.2 – Варианты настройки несущих частот АКСТ-Ч
| Номер частоты | Частота, Гц | Номер | Частота, Гц |
| 1 | 384 | 16 | 2432 |
| 2 | 512 | 17 | 2560 |
| 3 | 704 | 18 | 2688 |
| 4 | 832 | 19 | 2816 |
| 5 | 960 | 20 | 2944 |
| 6 | 1088 | 21 | 3072 |
Продолжение таблицы 2.2
| Номер частоты | Частота, Гц | Номер | Частота, Гц |
| 7 | 1216 | 22 | 3200 |
| 8 | 1344 | 23 | 3328 |
| 9 | 1472 | 24 | 3456 |
| 10 | 1600 | 25 | 3584 |
| 11 | 1792 | 26 | 3712 |
| 12 | 1920 | 27 | 3840 |
| 13 | 2048 | 28 | 3968 |
| 14 | 2176 | 29 | 4096 |
| 15 | 2304 | 30 | 4224 |
В типовом комплексе АПК-ДК контролируется следующая информация на сигнальных точках автоблокировки:
-
наличие напряжения на основном и резервном фидерах;
-
исправность нити включенного разрешающего огня;
-
исправность основной и резервной нити лампы красного огня;
-
занятость блок-участка;
-
установленное направление движения;
-
исправность изолирующего стыка;
-
уровень напряжения на дешифраторной ячейке.
В таблице 2.3 указаны характеристики датчиков. На проектируемом участке в РШ сигнальных установок будут установлены 14 приборов АКСТ-Ч-16/3, начиная с ближней к станции А сигнальной установки №1/12. Распределение частот АКСТ-Ч для перегона А-Б указано в таблице 2.4. [5]
Таблица 2.3 – Характеристики пороговых датчиков.
| Контролируемый параметр | Условие срабатывания | Порог срабатывания | Датчик |
| Превышение действующего значения напряжения переменного тока частотой 50 Гц | Uвх.д ≥ Uпор | 3 В | ИС |
Продолжение таблицы 2.3
| Контролируемый параметр | Условие срабатывания | Порог срабатывания | Датчик |
| Превышение действующего значения напряжения переменного тока частотой 25 Гц | Uвх.д ≥ Uпор | 3 В | ИС-25 |
| Снижение средневыпрямленного значения напряжения | Uвх.д ≤ Uпор | 11,3 В | ДА |
| Снижение постоянного напряжения | Uвх.д ≤ Uпор | 12,6 В | П-М |
| Снижение действующего значения напряжения переменного тока частотой 50 Гц | Uвх.д ≤ Uпор | 207 В | ПХ-ОХ |
Таблица 2.4 – Распределение частот АКСТ-Ч для перегона А-Б
| Номер сигнальной точки | Номер частоты | Частота, Гц |
| 1 и 11 | f30 | 4224 |
| 2 и 12 | f29 | 4096 |
| 3 и 9 | f28 | 3968 |
| 4 и 10 | f27 | 3840 |
| 5 и 7 | f26 | 3712 |
| 6 и 8 | f25 | 3584 |
| Переезд N1 | f23, f24 | 3456, 3328 |
В качестве приемной каналообразующей аппаратуры нижнего уровня используется селектор частоты–демодулятор (СЧД), входящий в состав аппаратуры линейного пункта, который осуществляет прием информации с перегонных устройств, организованный по принципу частотного разделения. Диапазон принимаемых частот 5004000 Гц. Для передачи частотных посылок в данном проекте предлагается использовать цепь ДСН.
