Второй уровень АПК-ДК – подсистема сбора информации со станций и передачи ее концентратору ЦП АПК-ДК. Вся информация с датчиков стекается в станционный концентратор, реализующий функции сбора, обработки, хранения, архивирования и передачи на верхний уровень с возможностью выдачи информации к ДСП и в АРМ-ШН. Этот АРМ позволяет выполнять измерения в контролируемых цепях, следить за состоянием объектов СЦБ и оперативной обстановкой на станции, а также вести архивы.

Третий уровень системы включает взаимосвязанные подсистемы в соответствии с двуединой целью создания системы.

Первая подсистема – подсистема автоматизации оперативного управления движением отделения дороги, включающая ЛВС, АРМ, ДНЦ, ДНЦО, ДГП, реализующие свои функции на базе информации от АПК-ДК, других ДК и ДЦ и АСОУП.

Вторая подсистема – подсистема автоматизации технологических процессов ШЧ включает в себя АРМ-ШЧД, АРМ-ШН и реализует свои функции на основе информации от нижнего уровня АПК-ДК, из АС-Ш и от первой подсистемы верхнего уровня.

В качестве линий связи используются:

• существующие линии ДСН для съема информации с перегона;

• физические линии (2 пары);

• выделенные ВЧ каналы.

Для исключения потерь информации о состоянии устройств на станциях и перегонах, а также о поездном положении на участке, организуется связевое «кольцо», позволяющее перенаправить информационные потоки по исправному звену.

1.3 Технические характеристики АПК-ДК

Таблица 1.1 – Информационная емкость

Дискретные датчики на станции	120 на один контроллер
Аналоговые сигналы на станции	10 на один контроллер
Число контроллеров на станции	не ограничено
Дискретные датчики на сигнальной точке	10
Аналоговые сигналы на переезде или станции	8/16

Продолжение таблицы 1.1

Количество сигнальных точек в одном станционном комплекте	28
Цикл опроса станционной аппаратуры Периодичность передачи данных: - поездное положение - состояние устройств	не более 200 мс не более 4 с не более 30 с

Таблица 1.2 – Линии связи

Станционный уровень	выделенный канал ТЧ; физические цепи; групповой канал; линия ДСН для связи с СТ
Технологический уровень	ЛВС ШЧ и ЛВС НОД
Подключение удаленных пользователей	выделенный канал ТЧ; физические цепи; сеть передачи данных ТСP/IP
Подключение к АСОУП	сеть передачи данных ТСP/IP

Таблица 1.3 – Пользователи

На станции	ДСП, электромеханик
В ШЧ	ШЧД, руководители ШЧ
В НОД	ДНЦ, ЭЧЦ, ДНЦО, ДНЦС, ШНД
Удаленные от НОД	ШЧ, вокзал, ЭЧ, ПЧ, ТЧ

Таблица 1.4 – Программное обеспечение

Станционный уровень	QNX
Технологический уровень	Windows NT, СУБД Oracle

Таблица 1.5 – Архивируемые данные

Поездное положение	1 месяц
Исполненный график	1 месяц
Срабатывание ДИСК	1месяц
Отказы устройств СЦБ	Не менее 1 года

Рассчитываемые технологические параметры:

• число пар поездов по категориям;

• участковые скорости по категориям;

• средний вес поезда;

• опоздания поездов;

• задержки поездов;

• показатель ручной корректировки ГИД;

• время выключения станций от контроля.

1.4 Актуальность системы АПК-ДК и перспективы развития

Работы по созданию АПК-ДК велись по заданию ЦШ, начиная с 1994 года. Сначала в рамках “Комплексной автоматизированной системы управления хозяйством сигнализации и связи” - АС-Ш, а с 1996 года, как самостоятельное направление.

Разработка комплекса, как системы диспетчерского контроля, закончена в 1997 году.

В настоящее время ГТСС выпущены "Методические указания по проектированию" И-252-97, АПК-ДК рекомендована ЦШ как типовая. Документация системы, включая конструкторскую документацию на аппаратуру, производящуюся отечественными заводами, утверждена ЦШ. [4]

Организовано производство низовой аппаратуры АПК-ДК на отечественных заводах, контролируемых ОАО «РЖД».

Продолжается развитие АПК-ДК в трех направлениях:

• расширение функций интеллектуальной обработки информации в подсистеме оперативного управления движением;

• расширение функций интеллектуальной обработки информации в подсистеме автоматизации технологических процессов ШЧ;

• расширение возможностей интеграции АПК-ДК с другими системами СЦБ и ЕЦДУ.

• Перспективами развития на сегодняшний день могут быть:

• внедрение и использование принципиально новой низовой аппаратуры;

• создание прикладного программного обеспечения для обработки информации, поступающей от этой аппаратуры;

• расширение круга решаемых задач;

• расширение круга пользователей, нуждающихся в информации от аппаратуры АПК-ДК;

• использование информации АПК-ДК в системах ЭЦ и ДЦ.

1.5 Аппаратура нижнего уровня АПК-ДК

Нижний уровень системы образуют специализированные промышленные контроллеры, работающие с аналоговыми и дискретными сигналами.

В этот уровень входят как станционные, так и перегонные устройства диагностики и контроля.

К оборудованию нижнего уровня АПК-ДК относятся:

• автомат контроля сигнальной точки (АКСТ);

• селектор частоты-демодулятор (СЧД);

• контроллер перегонов КП-16В;

• устройство согласования с линией (УСЛ);

• программируемый индустриальный контроллер съёма дискретной информации (ПИК-120);

• программируемый индустриальный контроллер съёма аналоговой информации (ПИК-10);

• автомат диагностики тональных рельсовых цепей (АДТРЦ);

• модуль нормализации аналоговых сигналов (ADAM-3014);

• комплекс диагностики стрелочных приводов (КДСП);

• многофункциональный микропроцессорный счётчик электроэнергии Альфа-А2;

• специализированные платы и платы расширения промышленного компьютера;

• блоки расширения контролируемых пунктов (БРКП);

• напольный монтажный и настенный шкафы для размещения аппаратуры АПК-ДК на станции.

Автомат контроля сигнальной точки

Для съёма информации на сигнальных установках автоблокировки и переездов используется АКСТ-Ч-16/3 в различных модификациях. Внешний вид представлен на рисунке 1.1.

АКСТ-Ч-16/3 предназначен для контроля работоспособности устройств автоблокировки, переездной автоматики и осуществляет:

• съём дискретной информации со свободных контактов реле;

• пороговый контроль напряжения источников питания;

• контроль исправности изолирующих стыков в кодовой АБ.

Рисунок 1.1 – Внешний вид АКСТ-Ч-16/3

Таблица 1.6 - Технические характеристики АКСТ-Ч-16/3

Селектор частоты-демодулятор

Селектор частоты-демодулятор (СЧД) предназначен для приёма, выделения, демодуляции и вывода кодированной информации от перегонных объектов в концентратор линейного пункта КП-16В.

В системе АПК-ДК используются два варианта приёмника, именно: СЧД-Ч-8 и СЧД-Ч-16.

Эти приборы представляют собой типовые модули расширения с магистралью ISA. Один приёмник СЧД-Ч способен обработать информацию от восьми или шестнадцати АКСТ-Ч с разными частотами соответственно. Приёмники СЧД-Ч устанавливаются в контроллер КП-16В.

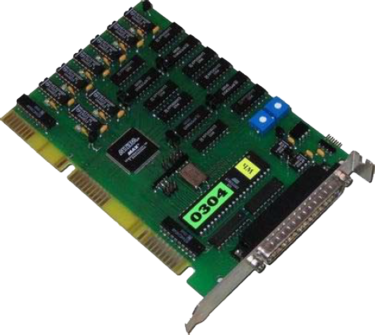

Модификации СЧД-Ч-16 различаются лишь диапазоном принимаемых частот и имеют идентичные структуры построения и принципиальные схемы. На рисунке 1.2 представлен внешний вид приёмника СЧД-Ч-16.

Рисунок 1.2 – Внешний вид СЧД-Ч-16

Таблица 1.7 – Технические характеристики СЧД-Ч-16

Контроллер перегонов

Контроллер перегонов (КП-16В) предназначен для работы в системе АПК-ДК совместно с концентратором KR-489 в части контроля работоспособности устройств автоблокировки и автоматической переездной сигнализации. Внешний вид представлен на рисунке 1.3.

Контроллер оснащён объединительной платой с шестью слотами расширения ISA, источником питания и вентилятором охлаждения.
