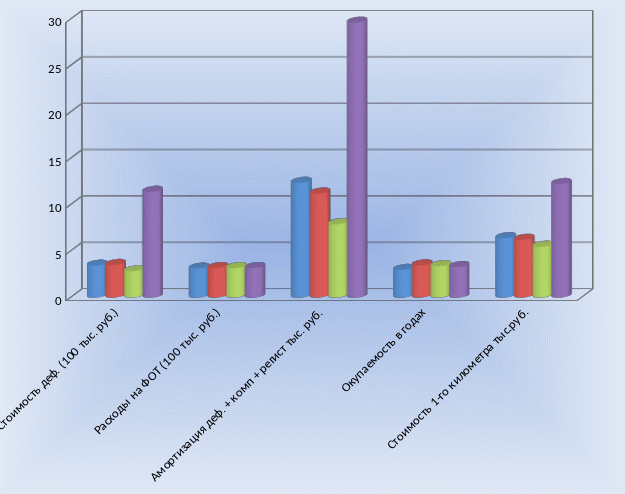

Рисунок 3.1 - Диаграмма сравнения эксплуатационных расходов проверки пути съемными дефектоскопами за один месяц с использованием регистраторов по Белогорской дистанции пути и стоимости проверки одного километра.
Таблица 3.8 - Суммарные затраты на неразрушающий контроль различными типами дефектоскопов.
| № | Суммарные затраты | Типы дефектоскопов | ||||
| Авикон-01 | Авикон-11 | РДМ-22 | РДМ-23 | |||
| 1 | Эdj - на амортизацию (руб) | 11026,58 | 9874,98 | 6555,44 | 28293,78 | |
| Экj - на зарплату, накладные расходы (руб) | 314082,828 | 319439,344 | 319439,34 | 319439,34 | ||
| 2 | Эвj - на вспомогательные операции (руб) | 157041,414 | 191663,606 | 191663,61 | 191663,61 | |
| 50% | 60% | 60% | 60% | |||
| 3 | Эпj - на убытки от перебраковки (руб) | 81661,5353 | 47915,9016 | 27152,344 | 17569,164 | |
| 4 | Э Σj = Эdj + Экj +Эвj +Эпj, (руб) | 563812,357 | 568893,832 | 544810,73 | 556965,89 | |
Таблица 3.9 - Вероятные убытки от перебраковки различными типами дефектоскопов.
| № | Вероятные убытки | Типы дефектоскопов | |||
| Авикон-01 | Авикон-11 | РДМ-22 | РДМ-23 | ||
| 1 | F - затраты на вторичный контроль, (руб) | 125633,131 | 159719,672 | 159719,67 | 159719,67 |
| 40% | 50% | 50% | 50% | ||
| 2 | Р (Пj) – вероятность перебраковки участка, (%) | 65% | 30% | 17% | 11% |
| 3 | Э пi =F х Р (Пj), ( руб) | 81661,5353 | 47915,9016 | 27152,344 | 17569,164 |
Рисунок 3.2 - Диаграмма сравнения суммарных затрат на неразрушающий контроль рельсов различными типами дефектоскопов на дистанции пути.
Таблица 3.10 - Вероятность выявления дефектов отдельных типоразмеров различными дефектоскопами при учете, что в дефектоскопе РДМ-23 используется только одна схема прозвучивания «В», а с учетом всех четырех схем, дефектоскоп будет выявлять все дефекты в головки со 100% эффективностью.
| Код дефекта | Тип дефектоскопа | Средняя техническая эффективность Gj ср=рД-оп · F(k), (доли) | Суммарные затраты на НК Э Σ j , (рубли) | Эффективность обнаружения Q I =Gj // Э Σj, (%) |
| Код 20.1-2 | Авикон - 11 | 0,89 ∙ 1 = 0,89 | 568893,832 | 89 |
| Авикон - 01 | 0,68 ∙ 1 = 0,68 | 563812,357 | 68 | |
| РДМ-22 | 0,92 ∙ 1 = 0,92 | 544810,73 | 92 | |
| РДМ-23 | 0,99 ∙ 1 = 0,99 | 556965,89 | 99 | |
| Код 21.1-2 | Авикон - 11 | 0,94 ∙ 1 = 0,94 | 568893,832 | 94 |
| Авикон - 01 | 0,90 ∙ 1 = 0,90 | 563812,357 | 90 | |
| РДМ-22 | 0,96 ∙ 1 = 0,96 | 544810,73 | 96 | |
| РДМ-23 | 0,99 ∙ 1 = 0,99 | 556965,89 | 99 | |
| Код 24.1-2 | Авикон - 11 | 0,87 ∙ 1 = 0,87 | 568893,832 | 87 |
| Авикон - 01 | 0,65∙ 1 = 0,65 | 563812,357 | 65 | |
| РДМ-22 | 0,90 ∙ 1 = 0,90 | 544810,73 | 90 | |
| РДМ-23 | 0,97 ∙ 1 = 0,97 | 556965,89 | 97 | |
| Код 26.3 | Авикон - 11 | 0,93 ∙ 1 = 0,93 | 568893,832 | 93 |
| Авикон - 01 | 0,80 ∙ 1 = 0,80 | 563812,357 | 80 | |
| РДМ-22 | 0,94 ∙ 1 = 0,94 | 544810,73 | 94 | |
| РДМ-23 | 0,99 ∙ 1 = 0,99 | 556965,89 | 99 | |
| Код 53.1-2 | Авикон - 11 | 0,76 ∙ 1 = 0,76 | 568893,832 | 76 |
| Авикон - 01 | 0,79 ∙ 1 = 0,79 | 563812,357 | 79 | |
| РДМ-22 | 0,76 ∙ 1 = 0,76 | 544810,73 | 76 | |
| РДМ-23 | 0,76 ∙ 1 = 0,76 | 556965,89 | 76 |
Таблица 3.11 - Дефекты различных типоразмеров.
| Код дефекта | Таблица дефектов различного типоразмера, подлежащих выявлению средствами дефектоскопии (проект) | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| 20.1 20.2 |
Отражающая поверхность дефекта – диффузная |
Отражающая поверхность дефекта – диффузная |
Отражающая поверхность дефекта – зеркальная |
Отражающая поверхность дефекта – диффузная | |||
| 20.1 20.2 |
Отражающая поверхность дефекта - диффузная. «Шумящий» рельс |
Отражающая поверхность дефекта - диффузная. «Шумящий» рельс |
Отражающая поверхность дефекта - зеркальная. «Шумящий» рельс |
Отражающая поверхность дефекта - диффузная. «Шумящий» рельс | |||
| 21.1 21.2 |
Отражающая поверхность дефекта - диффузная |
Отражающая поверхность дефекта - зеркальная |
Отражающая поверхность дефекта - зеркальная; Sd>0,2Sr; h<8 | Тип дефектов - трещины, в основном ▪ поперечные; ▪ продольные ▪ продольные реже: ▪ наклонные | |||
|
Отражающая поверхность дефекта - диффузная. «Шумящий» рельс |
Отражающая поверхность дефекта - зеркальная. «Шумящий» рельс |
Отражающая поверхность дефекта - зеркальная. «Шумящий» рельс; SД>0,2Sr; h<8 | К | ||||
од дефекта – это код типа, а не вида дефекта
Продолжение таблицы 3.11
| Код дефекта | Таблица дефектов различного типоразмера, подлежащих выявлению средствами дефектоскопии (проект) | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| 24.1 24.2 | Дефект нормален к поверхности катания, Ь < 10 | Дефект нормален к поверхности катания, Ь > 10 | Проекция x дефекта на поверхность катания, x > 10 | Дефект расположен в рабочей грани | |||
| 24.1 24.2 | Дефект нормален к поверхности катания, Ь < 10 | Дефект нормален к поверхности катания, Ь > 10 | Проекция x дефекта на поверхность катания, x > 10 | Дефект расположен в рабочей грани | |||
| 26.3 |
Отражающая поверхность дефекта - диффузная |
Отражающая поверхность дефекта - зеркальная |
Отражающая поверхность дефекта – зеркальная |
Отражающая поверхность дефекта - диффузная | |||
|
Отражающая поверхность дефекта - диффузная. «Шумящий» рельс |
Отражающая поверхность дефекта - зеркальная. «Шумящий» рельс |
Отражающая поверхность дефекта - зеркальная. «Шумящий» рельс; Sd>0,2Sг |
Отражающая поверхность дефекта - диффузная. «Шумящий» рельс | ||||
Окончание таблицы 3.11.
| Код дефекта | Таблица дефектов различного типоразмера, подлежащих выявлению средствами дефектоскопии (проект) | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| 53.1-2 | | | | В | |||
ид дефекта характеризует степень его влияния на эксплуатационную надежность объектаТаблица 3.12 - Вероятность выявления дефектов некоторых типоразмеров дефектоскопами Авикон-11, Авикон-01, РДМ-22, РДМ-23.
| Код дефекта | Типы дефектоскопов | ||||
| Авикон-11 | Авикон-01 | РДМ-22 | РДМ-23 | ||
| 20.1-2 | А | 0,8-0,9 | 0,8-0,9 | 0,8-0,9 | 0,91-0,99 |
| Б | 0,7-0,8 | 0,5-0,6 | 0,8-0,9 | 0,91-0,99 | |
| В | 0,91-0,99 | 0,8-0,9 | 0,91-0,99 | 0,91-0,99 | |
| Г | 0,8-0,9 | 0,4-0,5 | 0,8-0,9 | 0,91-0,99 | |
| Д | 0,8-0,9 | 0,5-0,6 | 0,8-0,9 | 0,91-0,99 | |
| Е | 0,7-0,8 | 0,5-0,6 | 0,8-0,9 | 0,91-0,99 | |
| Ж | 0,91-0,99 | 0,8-0,9 | 0,91-0,99 | 0,91-0,99 | |
| З | 0,8-0,9 | 0,4-0,5 | 0,8-0,9 | 0,91-0,99 | |
| 21.1-2 | А | 0,8-0,9 | 0,8-0,9 | 0,8-0,9 | 0,91-0,99 |
| Б | 0,9-0,95 | 0,8-0,9 | 0,91-0,99 | 0,91-0,99 | |
| В | 0,91-0,99 | 0,8-0,9 | 0,91-0,99 | 0,95-0,99 | |
| Г | 0,8-0,9 | 0,8-0,9 | 0,8-0,9 | 0,91-0,99 | |
| Д | 0,9-0,95 | 0,8-0,9 | 0,91-0,99 | 0,91-0,99 | |
| Е | 0,91-0,99 | 0,8-0,9 | 0,91-0,99 | 0,95-0,99 | |
| 24.1-2 | А | 0,7-0,8 | 0,4-05 | 0,8-0,9 | 0,91-0,93 |
| Б | 0,8-0,9 | 0,5-0,6 | 0,85-0,9 | 0,91-0,99 | |
| В | 0,8-0,9 | 0,5-0,6 | 0,85-0,9 | 0,91-0,99 | |
| Г | 0,8-0,9 | 0,8-0,9 | 0,8-0,9 | 0,91-0,99 | |
