На станции Находка к зонам с нагревающим микроклиматом относят: тепляки, где производится оттайка смерзшегося при перевозке сыпучего груза на путях необщего пользования, двух погрузочно-выгрузочных путей общего пользования, пути № 10 и 11, а также весового 4 пути предпортового парка Бархатная, кабины локомотивов в летнее время, термические, гальванические, сварочные, горячие цеха на путях необщего пользования КГУП «Примтеплоэнерго» и ОАО «Углеком». С охлаждающим микроклиматом — зоны работ на железнодорожныхпутях в холодные периоды года, работ в охлаждаемых складах на контейнерной площадке, п.н.п ООО «Приморский транзит», п. н.п ОАО РПК Посейдон. Сдинамическим микроклиматом — зоны производства работ по погрузке-разгрузке грузов из холодильных складов в рефрижераторные вагоны на п.н.п. ООО «Приско-Форест» и ООО «Азимут-А » , осуществляемой в летний период года через открытые пространства. Для работников путевых машинных станций (ПМС) метеорологические условия на открытых рабочих площадках определяются сезонными погодными условиями и частобывают динамическими неблагоприятными. Вкабинах машинистов в летнийпериод температура достигает +40…+48 °С при резком снижении относительной влажности и низкой подвижности воздуха (0,2…0,5 м/с), учитывая, чтона открытом водухе в это время + 20 °С. Зимой температура воздуха на маши-нах СМ-2 при наружной температуре –20 °С составляет лишь +4 °С, наблюдаются резкие перепады температуры воздуха, с понижением температуры науровне пола до минусовых значений.

Влажность. Влажность воздуха непосредственно влияет на терморегуляцию. При низких температурах наличие водяных паров в воздухе усиливаетотдачу тепла, при высоких температурах — затрудняетее, что может привести к перегреву организма. Если в помещениях станции непрерывно увеличивать в воздухе содержание водяных паров, может наступить такое состояние, когда данный объем воздуха при определеннойтемпературе полностью ими насытится, содержаниеводяных паров достигнет максимума. Вэтом случаевоздух считается насыщенным .

Различают абсолютную, максимальную и относительную влажность воздуха

Повышенная влажность на станции Находка свойственна участкам мойки подвижного состава, где относительная влажностьможет достигать 95 %, в цехах, где установлены моечные ванны или действуюторосительные устройства. Высокая влажность также присутствует в тоннелях (Бархатный и Кипарисовый),при работах в непогоду на железнодорожных путях.

Скорость движения воздуха, как и влажность, оказывает воздействие на тепловыеощущения человека. С попаданием человека в поток воздуха повышается еготеплоотдача из-за усиления конвективного теплообмена с поверхности одеждыи кожных покровов.

Подвижность воздухав производственных помещениях станции Находка возникает при естественной и искусственной вентиляции, неравномерном нагреве и конвекциивоздушных потоков, за счет возмущения воздуха движущимися частями машин и транспортными средствами. Подвижность воздуха (скорость движения)измеряется в метрах в секунду (м/с). При высокой температуре воздуха егодвижение положительно влияет на самочувствие работников станции Находка, т.к. повышаетсяотдача тепла. Однако в холодный период года движение воздуха приводит ксквознякам и вызывает простудные заболевания.

Микроклимат является одним из критериев, по которым определяется пригодность рабочего места для постоянного пребывания сотрудников, рабочей зоны. Гигиенические требования к микроклимату производственных помещений станции Находка позволяют поддерживать на рабочем месте здоровую, благоприятную для организма человека обстановку

Санитарные нормыдают чёткую градацию условий микроклимата производственных помещений станции Находка. В соответствии с этим документом условия окружающей среды подразделяются на оптимальные и допустимые.

Оптимальные микроклиматические условия отличаются тем, что они обеспечивают полный комфорт тепловому и функциональному состоянию организма человека в течение рабочей смены. Происходит это при минимальном напряжении механизмов терморегуляции, не вызывает отклонений в состоянии здоровья[16].

Работа на станции Находка в кабинетах, на пультах и постах управления технологическими процессами, в залах вычислительной техники и др. связаны с нервно-эмоциональным напряжением, обеспечиваются оптимальные условия микроклимата, которые создают предпосылки для высокого уровня работоспособности и являются предпочтительными на рабочих местах.

На других рабочих местах следует поддерживать параметры микроклимата на допустимом уровне, соответствующем требованиям указанных выше нормативов.

В помещениях станции Находка проводится ежедневная влажная уборка и систематическое проветривание.

7.2 Расчет защитного заземления электроустановок на станции Находка

В различных частях электрических установок возможны пробои изоляции и замыкания на металлические корпусы двигателей, пускателей, светильников, оболочек кабелей, стальных труб проводки и т.п.

Вследствие этого металлические нетоковедущие части оборудования, не находящиеся под напряжением могут оказаться под током и представлять опасность в случае прикосновения к ним людей.

Средством защиты от поражения током при переходе напряжения на нетоковедущие части электроустановок (3) рисунок 7.1 является защитное заземление

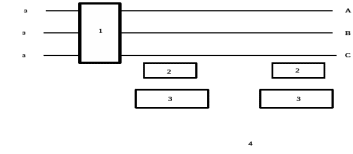

Рисунок 7. 1. Схема защитного заземления:

А, В, С – фазы электросети;1 – устройство защитного отключения;

2 – автоматические выключатели;3 – электрооборудование;4 – заземляющий проводник;5 – заземлитель

Защитное заземление – это заземление частей электроустановок с целью обеспечения электробезопасности. Защитное заземление применяют в электроустановках до 1 кВ переменного тока с изолированной нейтралью в трёхфазных трёхпроводных сетях с изолированным выводом однофазного тока, а также в электроустановках постоянного тока с изолированной средней точкой при повышенных требованиях безопасности (сырые помещения, передвижные установки, торфяные разработки, подземные работы и др.). В таких электроустановках применяют защитное заземление в сочетании с контролем изоляции сети и защитным отключением. Питание электроустановок в таких условиях рекомендуют выполнять короткими кабельными или воздушными линиями, для которых емкостные токи незначительны. В соответствии с «Правилами устройств электроустановок» /1/ сопротивление заземляющего устройства (совокупность заземлителя и заземляющих проводников) должно быть:

- в установках до 1000 В с изолированной нейтралью – 4 Ом. При номинальных мощностях трансформаторов 100 кВ*А и менее – не более 10 Ом;

- в установках до 1000 В с глухозаземленнойнейтралью выполняется рабочее заземление – 2, 4 и 8 Ом соответственно при линейных напряжениях 660, 380 и 220 В. При удельном сопротивлении грунта более 10 Ом м указанные значения сопротивлений увеличивают в отношении /100, но не более десятикратного [1].

Различают два вида заземляющих устройств: контурное и выносное.

Контурное устройство в виде отдельных заземлителей, размещаемых по периметру (контуру) площадки с заземляемым оборудованием, применяется на открытых подстанциях и других установках напряжением свыше 1000 В.

Выносное заземление состоит из заземлителя 1(рисунок 7.2) и магистрали (заземляющих проводников) 2. Заземляемое оборудование 3 находится вне поля растекания электрического тока, так как заземлитель 1 вынесен за пределыплощадки с оборудованием 3.

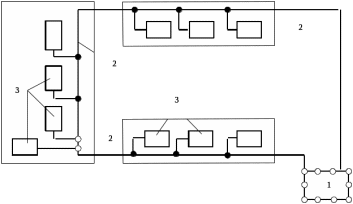

Рисунок 7.2. Схема выносного заземления

В качестве искусственны заземлителей применяют стальные уголки, забиваемые в землю вертикально, или стальные некондиционные трубы, толщина стенок не менее 3,5 мм и длина 2,5 – 3 м. Их забивают вертикально в землю на расстоянии 2,5 – 3 м друг от друга и более. Диаметр трубы не оказывает особого влияния на величину сопротивления растеканию; чаще всего берут трубы с наружным диаметром 6 см (рисунок 7.3).

Рисунок 7.3. Схема заземляющего устройства

Широкое применение находят углубленные прутковые заземлители из круглой стали диаметром 12 – 14 мм, длиной до 5 м и более, ввертываемые в грунт с помощью электрифицированного ручного заглубителя. При использовании углубленных прутковых заземлителей снижают расход металла и затраты труда по устройству заземления.

Прутковые заземлители, а также отрезки стальных уголков, используемые для заземления, наиболее выгодны, так как с их помощью можно достичь более глубоких слоев земли при значительно меньшем объеме земляных работ. Глубокая же закладка необходима для создания контакта со слоями почвы, не подверженными промерзанию или высыханию.

Для связи уголков и труб между собой применяют стальные полосы (ленты). Толщина их должна быть не менее 4 мм, а площадь поперечного сечения не менее 48 мм² для установок до 1000 В и 100 мм² – для установок выше 1000 В.

Наименьшие размеры заземлителей и заземляющих проводников приведены в таблица 7.1.

Таблица 7.1

Наименьшие размеры стальных заземлителей и заземляющих проводников

Расчет заземления производим следующим образом: по экспериментальным данным определяем характер грунта, в котором предполагается заложить заземляющее устройство, и удельное сопротивление грунта (таблица 7.2)[18].

Таблица 2.

Электрическое сопротивление грунтов

Сопротивление грунта с учетом коэффициента сезонности (таблица 7.3 и 7.4.) для вертикальных стержней, Омм

, (7.1)

где коэффициент сезонности; удельное сопротивление грунта; задаемся длиной вертикальных электродов (стержней) из условия: для ручной забивки до 3 м, для виброзабивки – до 5 м;

Сопротивление растеканию тока одиночного стержня, Ом, (см. рис. 3),

, (7.2)

где ; диаметр стержня из труб или приведенный диаметр для стержней из другого проката, м; расстояние от поверхности земли до середины стержня, м; – расстояние от поверхности земли до верха стержня (глубина заложения стержня), м;

Предварительное количество заземлителей, шт.,
