где – общая экономия эксплуатационных годовых расходов, тыс.руб.;

– дополнительные капитальные вложения, тыс. руб.

Срок окупаемости дополнительных капитальных вложений в устройства автоматизации:

.

В условиях инфляции при длительном сроке окупаемости целесообразно дисконтировать денежные потоки. Но так как Правительство РФ планирует получить годовой уровень инфляции до 4%, то при сроке окупаемости равном 3,9 года можно не учитывать ставку дисконтирования. Срок окупаемости тогда получается немногим больше 4 лет. Это меньше срока эксплуатации. Проект с экономической точки зрения эффективен.

1. Естественное освещение рабочего места ДСПГ

1. Естественное освещение

В производственных помещениях используется 3 вида освещения:

• естественное (источником его является солнце),

• искусственное (когда используются только искусственные источники света);

• совмещенное или смешанное (характеризуется одновременным сочетанием естественного и искусственного освещения).

Действующими строительными нормами и правилами предусмотрены две системы искусственного освещения:

• система общего освещения

• система комбинированного освещения.

Естественное освещение создается прямыми солнечными лучами и диффузным светом небосвода (от солнечных лучей, рассеянных атмосферой). Естественное освещение является самым ценным видом освещения, находясь в котором человек чувствует себя максимально комфортно. Его действие определяется высокой интенсивностью светового потока и благоприятным спектральным составом. Естественное освещение является фактором, определяющим не только уровень освещенности и условия видимости, но и оказывает положительное психофизиологическое воздействие на человека благодаря непосредственной связи с окружающим миром через световые проемы.

В производственных помещениях используют естественное освещение:

- боковое - через светопроемы (окна) в наружных стенах;

- верхнее - через световые фонари в перекрытиях;

- комбинированное - через световые фонари и окна.

Систему естественного освещения выбирают с учетом следующих факторов:

• назначения и принятого архитектурно-планировочного, объемно- пространственного и конструктивного решения здания;

• требований к естественному освещению помещений, вытекающих из особенностей технологической зрительной работы;

• климатических и светоклиматических особенностей места строительства зданий;

• экономичности естественного освещения.

При ширине помещения до 12 метров рекомендуется боковое одностороннее освещение, при ширине 12…24 метра – боковое двухстороннее.

Естественное освещение верхним или комбинированным светом обеспечивает большую равномерность уровня освещенности, чем боковое. При применении только бокового освещения создается высокая освещенность вблизи окон и низкая в глубине цеха и при этом возможно образование теней от оборудования больших размеров. На рисунках 4.1 и 4.2 показаны виды боковых освещений.

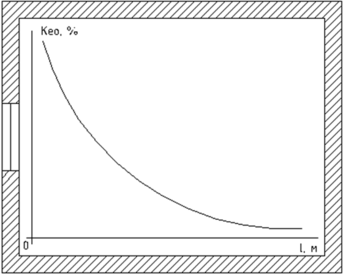

Рисунок 4.1 – Боковое одностороннее естественное освещение

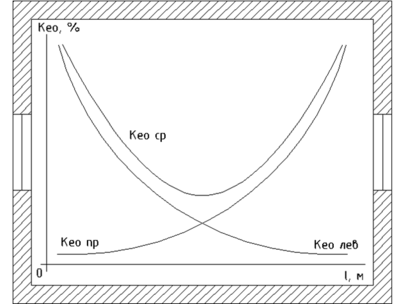

Рисунок 4.2 – Боковое двустороннее естественное освещение

Однако для ряда производственных помещений естественное освещение не может быть единственным видом, так как его интенсивность и спектральный состав на уровне земной поверхности изменяются в чрезвычайно широких пределах и зависят от многих факторов: времени суток, сезона года, состояния облачности, осадков, географической широты и степени загрязнения атмосферного воздуха.

Например, облачность верхнего яруса атмосферы увеличивает освещенность почти вдвое, облачность нижнего яруса снижает ее на 25 - 38%, грозовая - на 87%. Загрязнение атмосферного воздуха пылью, дымом и газами снижает естественную освещенность на 25 - 40% и в значительной степени задерживает биологически активную УФ-коротковолновую часть солнечного излучения. Практика показывает, что использование одного естественного света для промышленных зданий недостаточно из-за несовершенства применяемых светопрозрачных конструкций и неудовлетворительной их эксплуатации.

В зданиях с недостаточным естественным освещение применяют совмещенное освещение – сочетание естественного и искусственного света. Искусственное освещение в системе совмещенного может функционировать постоянно (в зонах с недостаточным естественным освещением) или включаться с наступлением сумерек.

1. Расчёт бокового естественного освещения

Расчёт площади световых проёмов при боковом освещении помещений, производится по формуле:

(4.1)

где S₀ – суммарная площадь всех световых проемов, м²;

S_П – площадь пола помещения, м²;

e_N – нормированное значение К.Е.О;

η₀ – световая характеристика окна.

К₃ – коэффициент запаса, учитывающий загрязнение светопропускающего материала светового проема, зависит от типа помещения и от расположения стекол. При вертикальном расположении К₃=1,2;

К_3Д – коэффициент, учитывающий затемнение окон противостоящими зданиями. При отсутствии противостоящих зданий К_3Д=1;

r₁ – коэффициент, учитывающий отраженный свет. Принимаем r₁=1,2;

τ₀ – общий коэффициент светопропускания светового проема.

τ₁ – коэффициент светопропускания материала. Для оконного проема τ₁=0,8;

τ₂ – коэффициент, учитывающий потери света в переплетах окна. Для деревянных спаренных оконных рам τ₂ =0,85.

τ₃ – коэффициент, учитывающий потери света в несущих конструкциях. При отсутствии несущих конструкций τ₃=1.

τ₄ – коэффициент, учитывающий потери света в солнцезащитных устройствах. При отсутствии таковых τ₄=1.

Рассчитаем площадь световых проемов в помещении горочного поста, в котором расположены рабочие места дежурного по горке и горочных операторов, имеющего ширину В = 6 м, длину L = 8 м и высоту Н = 4 м. Высота от уровня условной рабочей поверхности до верха окна h₁ = 2,5 м. По условиям зрительной работы цех относится к II разряду. Коэффициенты отражения поверхностей помещения: потолка r ₁ = 0,6; стен r ₂ = 0,4; пола r ₃=0,1.

Противостоящих зданий нет. В цехе запроектировано боковое освещение из листового двойного стекла, переплеты для окон – деревянные одинарные.

Общий коэффициент светопропускания определяется по формуле:

(4.2)

Коэффициенты для данного помещения: t ₁ = 0,8; t ₂ = 0,75; t ₃ = 1; t ₄ = 1

(4.3)

По условиям задачи определяем нормированное значение КЕО:

, (4.4)

где N – номер группы района по обеспеченности естественным светом;

– нормированное значение КЕО;

– коэффициент, учитывающий особенности светового климата района.

Для данного помещения N = 1; =1,5; = 1.

(4.5)

Площадь пола:

(4.6)

(4.7)

Для данного помещения:

• коэффициент запаса К_з = 1,2;

• световая характеристика η ₀ = 10,5.

Коэффициент, учитывающий затенение окон противостоящими зданиями Кзд = 1, так как противостоящих зданий нет.

Коэффициент r₁ для рассматриваемого случая составляет 1,3.

Подставим значения:

(4.8)

Общая площадь световых проемов горочного поста должна быть не менее 11,6 м².

Естественное освещение – самое благоприятное для человека, поэтому именно ему нужно отдать предпочтение, оформляя то или иное помещение. Выполняемые работы отличаются различным уровнем сложности, поэтому нуждаются в различном уровне концентрации внимания и зрительного напряжения. В связи с этим при проектировании зданий и помещений следует руководствоваться разработанными нормами естественного освещения. Эти показатели регулируются законом в соответствии с санитарно-гигиеническими требованиями, которые должны соблюдаться организациями, учреждениями и предприятиями. Естественное освещение, как и искусственное, должно быть правильным, чтобы обитатели квартир и рабочих помещений чувствовали себя комфортно и сохраняли здоровье.

Заключение

В данном дипломном проекте рассмотрено внедрение на сортировочную горку комплексной системы автоматизированного управления сортировочным процессом (КСАУ СП). В процессе проектирования было рассмотрено следующее: характеристика системы; структурная схема системы; подсистемы входящие в КСАУ СП, принцип их работы и предназначение каждой их них; исполнительные устройства; схемы размещения и установки напольных датчиков; комплексная защита стрелок от перевода под составом; электропитание. Так же был произведен расчет экономической эффективности и расчет естественного освещения рабочего места ДСПГ.

Можно сделать вывод, что система КСАУ СП отвечает всем современным требованиям и не уступает известным зарубежным системам автоматизации сортировочных процессов. Система ведет непрерывный контроль над скоростью скатывания вагонов, что позволяет обеспечить безопасность технологического процесса и сохранность вагонов и грузов в процессе расформирования. Сводит к минимуму ручные вмешательства при роспуске вагонов, предотвращает боковые удары, взрез стрелок при манёврах из-за ошибок операторов.

За счет внедрения инновационных технологий снижены расходы на электроэнергию, производство сжатого воздуха, затраты на обслуживание и ремонт всех устройств, сокращены затраты на осаживание отцепов. Данная система позволяет повысить пропускную способность станции, а также увеличивает количество перерабатываемых вагонов, безопасность движения.

Список литературы

1. Правила технической эксплуатации железных дорог Российской Федерации: Утв. Приказом Минтранса России от 21 декабря 2010 г. № 286, с учетом изменений, внесенных приказами Министерства транспорта № 210 от 12.08.2011 г., № 162 от 04.06.2012 г., № 164 от 13. 06. 2012 г., № 57 от 30.03.2015 г. – М.: ООО «ВИННЕР». – 521 с.

2. Горочные исполнительные устройства: Типовые материалы для проектирования 501-01-5.86. Альбом№1: Пояснительная записка. Утверждены и введены в действие с 1.01.87/Разработаны «Гипротранссигналсвязь» - Н.: ЦИТП, 1987 - 64 с.

3. Горочные исполнительные устройства: Типовые материалы для проектирования 501-01-5.86. Альбом№2: Принципиальные схемы. Утверждены и введены в действие с 1.01.87/Разработаны «Гипротранссигналсвязь» - Н.: ЦИТП, 1987 - 126 с.

4. Шелухин, В.И. Комплексный диагностический контроль горочных устройств / В.И. Шелухин, А.Г. Савицкий/ Автоматика, связь, информатика. – 2003.–№8.– С.2-5.

5. Датчик индуктивно-проводной. Техническое описание и инструкция по эксплуатации. М., 1998, - 21с.

6. Устройство cчитывания осей УСО. Техническое описание и руководство по эксплуатации. М., 2004, - 19 с.

7. Пельменева, Н.А. Устройства контроля путевых участков на сортировочных горках / Методическое пособие /Н.А. Пельменева – Хабаровск: Изд-во ДВГУПС 2011.-50с.

8. Грачев Г.Н. Контроль заполнения путей методом импульсного зондирования/ Г.Н. Грачев, М.Б Гуменик // Автоматика, связь, информатика. 2005.- №1 - С. 8-9.

9. Студопедия [Электронный ресурс]: Назначение и классификация сортировочных устройств - Режим доступа: http://studopedia.ru/3_178422_sortirovochnih-ustroystv.html.

10. ОАО «Научно - исследовательский и проектно-конструкторский институт информатизации, автоматизации и связи на железнодорожном транспорте» [Электронный ресурс]: Горочный комплекс в составе КСАУ СП – Режим доступа: http://www1.rfniias.ru/ru/our_work/detail/728

11. Шелухин, В.И. Автоматизация и механизация сортировочных горок – М.: Маршрут, 2005. – 240 с.

12. Кириленко, А. Г. Изучение принципов работы радиотехнических датчиков контроля свободности стрелочных участков: Методическое пособие для выполнения лабораторной работы / А.Г. Кириленко, А. В. Груша.– Хабаровск: Изд-во ДВГУПС, 2001. - 25 с.

13. Научно - производственный центр «Пром Электроника» [Электронный ресурс]: ЭССО-М – Режим доступа: https://www.npcprom.ru/ru/produkciya/esso-m

14. Электротехнический завод «ГЭКСАР» [Электронный ресурс]: Двигатели - ЭМСУ Режим - доступа: http://geksar.ru/index.php?catid=42:2012-03-02-10-19-31&id=113:2012-03-07-06-22-45&Itemid=57&option=com_content&view=article

15. Бройтман,Э.З. Железнодорожные станции и узлы / Э.З. Бройтман. - Москва: Транспорт, 2004. - 365 с.

16. Моя библиотека [Электронный ресурс]: Устройства электропитания – Режим доступа: http://mybiblioteka.su/tom2/9-82873.html

17. Сагайтис, В.С. Устройства механизированных и автоматизированных сортировочных горок: Справочник. – 2-е изд., перераб. и доп. / В.С.Сагайтис, В. Н. Соколов.-Москва:Транспорт, 1988. – 208 с.

18. СЦБИСТ [Электронный ресурс]: [Статья] Система микропроцессорной горочной автоматической централизации (ГАЦ МН) - Режим доступа:http://scbist.com/zh-d-stati/8227-statya-sistema-mikroprocessornoi-gorochnoi-avtomaticheskoi-centralizacii-gac-mn.html

19. Анализ современного состояния и перспектив развития систем контроля скорости подвижного состава и заполнения путей на сортировочных станциях [Текст] : отчет о НИОКР (промежуточ.) : 8-23 / Рос. науч. - исслед. и проектно - констр. ин-т информатизации, автоматизации и саязи ; рук. Савицкий А.Г, Перов И.Н. – М., 2005. – 50 с.

20. Тумали, Л.Е. Оценка экономической эффективности устройств железнодорожной автоматики и телемеханики: методическое пособие по выполнению экономической части выпускной квалификационной работы специальности 190402.65 / Л.Е. Тумали. - Хабаровск: ДВГУПС, 2013. – 33 с.

21. Alto Consulting Group [ Электронный ресурс]: [Исследование] Рынок грузовых вагонов. Текущая ситуация и прогноз 2016-2020 гг. – Режим доступа: http://alto-group.ru/otchot/marketing/418-rynok-gruzovyx-vagonov-tekushhaya-situaciya-i-prognoz-2015-2019-gg.html

22. Шабельников, А. Н. Совершенствование технологии работы сортировочных станций [Текст] / А.Н. Шабельников // Автоматика, связь, информатика. 2011. – № 2 – С. 2–4.

23. Тесленко, И.М. Освещение производственных помещений: Учебное пособии / И.М. Тесленко. – Хабаровск: Изд-во ДВГУПС, 2001.

24. Безопасность жизнедеятельности. Учебник для вузов/ С.В. Белов, А.В. Ильницкая, А.Ф. Козьяков и др.; под общ. ред. С.В. Белова. 2-е изд., испр. И доп.- М.: Высш. шк., 1999. – 448 с.

25. Кобзев, В. А. Внедрение инновационной горочной техники /В.А. Кобзев// Автоматика, связь, информатика. 2013.-N8 – C. 30-31.

26. Сагайтис, В.С. Устройства механизированных и автоматизированных сортировочных горок: Справочник. – 2-е изд., перераб. и доп. / В.С.Сагайтис, В. Н. Соколов.-Москва:Транспорт, 1988. – 208 с.

27. Грачев Г.Н. Контроль заполнения путей методом импульсного зондирования./ Г.Н.Грачев, М.Б. Гуменик // Автоматика, связь, информатика. 2005.- №1 - С. 8-9.

28. Клочкова, Е.А. Охрана труда на железнодорожном транспорте / Е.А. Клочкова: Учебник для техникумов и колледжей ж.-д. транс. – М.: Маршрут, 2004. – 412 с.

29. Сапожников, В.В., Станционные системы автоматики и телеме- ханики: Учебник для вузов ж.-д. транспорта / В.В. Сапожников, Б. Н.Елкин, И. М.Кокурин - Москва: Транспорт, 1997. - 432 с.

30. Типовые проектные решения на проектирование оборудования участка сортировочной горки датчиком ИПД 36961-00-00 ТПР. 2001 -6с.
