На участке модернизации имеется 4 станции с разветвленным путевым развитием. Модернизация предполагает собой:

• замену напольного оборудования;

• прокладка новых кабельных сетей связи и электропитания.

Схемы станций представлены в приложении.

Станция А имеет 31 приемоотправочный путь, 2 тракционных пути, 3 пути, ведущие к удаленным объектам, количество НСУ на станции равно 9. Электропитание станции организовано посредством 2 фидеров. 1 фидер представляет собой ВЛ АБ, 2 фидер – ЛЭП ПЭ 6 кВ на опорах контактной сети.

На станции Б имеется 29 приёмоотправочных путей, 3 тракционных пути, 1 путь, ведущий к удаленным объектам. На станции установлено 8 НСУ. Питание станции осуществляется посредством 2 фидеров. 1 фидер представляет собой ВЛ АБ, 2 фидер – ДПР 27,5 кВ на опорах контактной сети.

Станция В состоит из 32 приёмоотправочных, 2 тракционных пути и 4 путей удаленного следования. Станция оборудована 10 НСУ. Питание станции осуществляется посредством 2 фидеров. 1 фидер представляет собой ВЛ АБ, 2 фидер – ЛЭП 10 кВ продольного электроснабжения на самостоятельных опорах.

На станции Г количество приёмоотправочных и тракционных путей равно соответственно 43 и 4, количество путей к удаленным объектам – 3. На станции 11 НСУ. Питание станции осуществляется посредством 2 фидеров. 1 фидер представляет собой ВЛ АБ, 2 фидер – независимый от ВЛ СЦБ источник электроснабжения.

1. Кодовый бортовой датчик (КБД-2)

Кодовый бортовой датчик КБД-2 предназначен для установки на подвижном составе и содержит информацию о каждом его объекте.

Кодовый бортовой датчик КБД-2 ЖЛТК.464411.005 устанавливается на подвижных средствах наземного транспорта и содержит информацию об объекте идентификации. Использование датчика не требует наличия источника электропитания.

КБД-2 относится к категории RW-датчиков (с возможностью перепрограммирования от трех до шести раз).

2.3.1 Технические характеристики

Кодовый бортовой датчик КБД-2 ЖЛТК.464411.005 устанавливается на подвижных средствах наземного транспорта и содержит информацию об объекте идентификации. Использование датчика не требует наличия источника электропитания.

КБД-2 относится к категории RW-датчиков (с возможностью перепрограммирования от трех до шести раз).

По условиям эксплуатации КБД-2 соответствует изделиям категории Д1 ГОСТ 12997-84.

Допустимые условия эксплуатации:

• температура окружающей среды от – 50°C до +70°С;

• относительная влажность окружающей среды 100% при 25° C;

• воздействие дождя, солевого (морского) тумана, пыли и песка;

• обледенение слоем до 3 мм;

• покрытие слоем сажи, нефти или мазута до 1 мм;

• воздействие случайной вибрации со среднеквадратичным значением ускорения до 3 g в диапазоне частот 0,5-100 Гц;

• атмосферное давление от 650 до 800 мм рт. ст.

Максимальные допустимые воздействия:

• механический удар с параметрами полусинусоидального импульса 30 g, 11 мс при количестве 10 000 ударов частотой 40-80 ударов в минуту;

• температура от –70°С до +85°С;

• пиковое значение напряженности поля 50 В/м в течение 60 с.

Средняя наработка на отказ КБД-2 – 87600 часов.

2.3.2 Состав и принцип работы

Датчик является пассивным СВЧ-элементом, то есть не содержит компонентов для генерации СВЧ-сигналов. Принцип действия датчика основан на модуляции отраженного СВЧ-сигнала, который генерирует облучающая и считывающая аппаратура пункта считывания. Модуляция осуществляется в соответствии с идентификационным кодом датчика.

Составные элементы датчика (рисунок 2.9):

• полосковая антенна WA (симметричный линейный вибратор);

• четвертьволновый согласующий трансформатор волнового сопротивления;

• выпрямитель СВЧ колебаний;

• интегральная микросхема (ИМС563РТ1) функционального преобразователя кода со встроенным ПЗУ последовательного доступа емкостью 128 бит для хранения и выдачи кодовой последовательности и встроенным RC-генератором с подстраиваемой частотой генерации (КГ).

Рисунок 2.9 - Составные элементы датчика

Полосковая антенна WA выполнена на стеклотекстолитовой плате толщиной 1,5 мм с разнесенными плечами WA1, WA2. К одному плечу антенны подключен четвертьволновой согласующий трансформатор, позволяющий осуществить переход от низкоомного волнового сопротивления антенны к высокоомному входу выпрямителя СВЧ-колебаний, формирующего напряжение питания схемы датчика. Выпрямитель СВЧ-колебаний собран по схеме с удвоением напряжения на элементах VD2 (диодная сборка HSMS2822), С2, С3. Конструктивные конденсаторы C2 и С3 выполнены в виде широких пластин фольги. Конденсатор С1 сглаживает высокочастотные пульсации на клеммах питания ИМС (выводы 42, 23), диод VD1 служит для развязки выпрямителя датчика от внешнего источника питания при программировании. При появлении напряжения питания ИМС включается внутренний генератор тактовых импульсов ИМС, и на вывод 22 DD1 в непрерывном циклическом режиме поступает записанная во встроенном ПЗУ в соответствии со стандартом ISO 10374 информация в виде кодовой последовательности импульсов. При этом битам информационного кода соответствуют импульсные посылки:

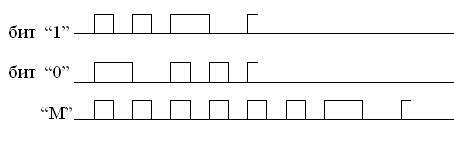

Рисунок 2.10 - Импульсные посылки информационного кода

Последовательность “M” (маркер) обозначает конец информационной посылки и занимает в информационном слове два последних бита - 126-й и 127-й (нумерация начинается с нулевого бита).

Ток через выпрямитель определяется потенциалом вывода 22 DD1. Импульс последовательности на выводе 22 формируется коммутацией вывода 22 на шину питания (вывод 42), при этом выпрямитель работает в режиме холостого хода. При паузе последовательности вывод 22 коммутируется открытым транзистором ИМС на шину “Земля” (клемма 3), формируя режим короткого замыкания выпрямителя. Изменение величины тока нагрузки выпрямителя меняет условие согласования антенны с его входным “волновым” для антенны сопротивлением, в результате меняется величина отражённой ею мощности СВЧ. Таким образом, мощность отраженного сигнала модулируется в соответствии с информацией, записанной в ПЗУ микросхемы.

Десятиконтактный разъём Х1 с круговым расположением контактов на плате под отверстием на тыльной стороне корпуса датчика предназначен для программирования установленной в датчик ИМС 563РТ1 с помощью программатора КБД-2. В соответствии со стандартом ISO 10374, при программировании в неё заносится 128-битный код с данными ПС, на который устанавливается датчик.

1. Концентратор информации

Концентратор информации линейного уровня формируется на базе программно-аппаратного комплекса – концентратор информации КИ-ХХ 001-94432023, аппаратный состав которого обеспечивает эксплуатационные требования, предъявляемые к аппаратуре железнодорожной автоматики, телемеханики и связи.

Концентратор информации КИ предназначен для первоначальной обработки поступающей с пунктов считывания САИ ПС информации и передачи этой информации для нужд автоматизированных систем ОАО «РЖД».

Технические требования:

• концентратор информации должен соответствовать требованиям настоящих технических условий и требованиям эксплуатационной документации на изделия, входящие в состав концентратора;

• комплектность концентратора должна соответствовать таблице 2.3;

Таблица 2.3 - Комплектность концентратора информации

• к моменту приемки концентратора входящие в его состав изделия должны иметь оставшийся гарантийный срок хранения не менее двух лет;

• концентратор должен сохранять свои характеристики при следующих условиях:

• температуре воздуха от 5 ̊С до 35 ̊С;

• относительной влажности воздуха от 45 до 80%;

• атмосферного давления от 630 до 800 мм.рт.ст.

• первичное электропитание – сеть 220±22 В, 50±1 Гц. Величина потребляемой мощности не более 90 Вт;

• управляющие программы концентратора должны работать в операционной системе Windows XP, с исключением несанкционированного доступа в специализированное ПО концентратора;

• концентратор должен иметь режим автоматической загрузки специализированного ПО, а также обладать функциями самодиагностики как по регламенту, так и по запросу оператора;

• концентратор должен обеспечивать настройку параметров пункта считывания на всех этапах ввода в эксплуатацию и эксплуатации ПСЧ;

• концентратор должен обеспечивать в оперативном режиме прием и сортировку первичной информации до 10 ПСЧ;

• концентратор должен обеспечивать формирование сообщения 266 в формате Приложения Б в концентратор корпоративного уровня.

• концентратор должен обеспечивать доступ к своим ресурсам в режиме удаленного доступа;

• ресурс безотказной работы концентратора должен быть не менее 5000 часов;

• транспортировка аппаратуры концентратора должна производиться в штатной таре любым видом транспорта, исключая воздушный;

• конструкция КИ должна обеспечивать возможность выбора схемы подключения на этапе проектирования места установки из следующих вариантов:

• 1-я схема питания: ~220 В;

• 2-я схема питания: пост. 48 В.

1. Места установки напольных считывающих устройств (НСУ)

Данные требования распространяются на работы по проектированию, монтажу и переносу НСУ в рамках эксплуатации и развития САИ ПС.

1. Общие положения

Места установки ПСЧ определяются в зависимости от поставленных целей для обеспечения автоматизированных функций управления.
