Базовый (фоновый) – выявление новых проблем и опасностей до того, как они станут осознаваемы на уровне управления. За объектом мониторинга организуется слежение с помощью периодичного измерения показателей (индикаторов), которые достаточно полно его определяют.

Проблемный – выяснение закономерностей, процессов, опасностей, тех проблем, которые известны и насущны с точки зрения управления. Этот вид мониторинга может быть разбит на две составляющих, в зависимости от видов управленческих задач.

Проблемный функционирования – представляет собой базовый мониторинг локального характера, посвященный одной задаче или одной проблеме. Реализация этого мониторинга не ограничена по времени.

Проблемный развития – текущие задачи развития и предмет изучения этого мониторинга существует некоторое время.

Следует отметить, что мониторинг стал самостоятельным направлением управленческой деятельности, где происходит интеграция измерений, исследований, эксперимента, информатики и управления. Мониторинговая система приобрела комплексный, целостный характер [2].

Производственный экологический контроль (ПЭК), в соответствии со статьей 67 Федерального Закона Российской Федерации от 10.01.2002 № 7-ФЗ «Об охране окружающей среды», осуществляется в целях обеспечения выполнения в процессе хозяйственной и иной деятельности мероприятий по охране окружающей среды, рациональному использованию природных ресурсов, а также в целях соблюдения требований законодательства в области охраны окружающей среды [3].

Задачами ПЭК являются:

– выявление и предотвращение нарушений законодательства РФ в области охраны окружающей среды и природопользования;

– обеспечение соблюдения организацией, ведущей строительно-монтажные работы, требований нормативно–правовых и нормативно-технических актов в области охраны окружающей среды и природопользования;

– обеспечение соблюдения организацией, ведущей строительно-монтажные работы, проектных решений в области охраны окружающей среды;

– проведение независимого экологического аудита деятельности организации по строительству.

К основным принципам при осуществлении экологического контроля относятся:

– независимость контроля в области охраны окружающей среды;

– презумпция экологической опасности, планируемой хозяйственной и иной деятельности;

– запрещение хозяйственной и иной деятельности, последствия и воздействия которой непредсказуемы для окружающей среды, а также реализации проектов, которые могут привести к деградации естественных экологических систем, изменению и (или) уничтожению генетического фонда растений, животных и других организмов, истощению природных ресурсов и иным негативным изменениям окружающей среды;

– ответственность за нарушение законодательства в области охраны окружающей среды.

Состав работ по производственному экологическому контролю включает:

– контроль соблюдения требований федеральных законов, законов субъекта РФ, иных нормативных правовых актов и государственных стандартов в области охраны окружающей среды;

– контроль выполнения требований, указанных в заключении государственной экологической экспертизы, а также условий природопользования, содержащихся в лицензиях и разрешениях, нормативов в области охраны окружающей среды, охраны и рационального использования природных ресурсов;

– контроль выполнения мероприятий по охране окружающей среды, рациональному использованию и восстановлению природных ресурсов в полном соответствии с проектной документацией;

– оценка соответствия нормативным документам организации управления окружающей средой на предприятии, системы управленческой и производственной документации в области охраны окружающей среды.

При проведении ПЭК используются следующие методы:

– картографический метод с использованием данных дистанционного зондирования;

– анализ документации;

– наземное натурное обследование территории;

– фотосъёмка;

– инструментальные замеры;

– экспертные оценки;

– документирование.

Критерии контроля определяются на основе:

– требований нормативно-правовых актов (законов и подзаконных актов) Российской Федерации и ее субъектов, технических регламентов, национальных стандартов, сводов правил и прочих нормативных документов Российской Федерации;

– требований проектной документации;

– требований Заказчика строительства.

Основной целью производственного экологического мониторинга (ПЭМ) является получение достоверной информации о состоянии окружающей среды при проведении строительных работ для информационной поддержки принятия управленческих решений, касающихся природоохранной деятельности.

Проведение производственного экологического мониторинга регламентируется требованиями следующих нормативных документов:

Федеральный закон «Об охране окружающей среды» от 10.01.2002 г. №7–ФЗ;

Федеральный Закон «Об охране атмосферного воздуха» от04.05.1999 г. №96–ФЗ;

Положение об оценке воздействия намечаемой хозяйственной деятельности на окружающую среду в РФ, утвержденное Приказом Госкомэкологии России от 16.05.2000 г. №372;

Водный кодекс РФ от 16.10.1995 г. №167-ФЗ, статья 78;

Строительные нормы и правила (СНиП 11-02-96, СП 11-102-97, СП 11-103-97), а также требования санитарного законодательства Российской Федерации.

Основными задачами экологического мониторинга являются:

– качественный и количественный контроль экологического состояния отдельных компонентов природной среды и экосистем в целом;

– комплексная оценка изменения экосистем в период осуществления деятельности;

– прогноз развития природно-антропогенных комплексов, созданных в результате производства работ;

– выявление зон экологического риска;

– разработка рекомендаций для принятия решений по снижению и предотвращению негативного воздействия на окружающую среду в процессе выполнения строительных работ.

Производственный экологический мониторинг включает:

– систематическую регистрацию и контроль количественных и качественных показателей компонентов окружающей природной среды в местах размещения источников вредного воздействия и районах их возможного распространения;

– контроль выполнения и эффективности принятых рекомендаций по сохранению и восстановлению состояния окружающей природной среды.

Выполнение производственного экологического мониторинга позволит:

– получать систематические оценки экологической обстановки на контролируемых участках в ходе реализации проекта;

– обеспечить выполнение норм и требований действующего природоохранительного законодательства;

– вырабатывать своевременные рекомендации по оптимальной корректировке производственной деятельности, обеспечивающие допустимый уровень воздействия на окружающую природную среду;

– оценить техногенную нагрузку на основные компоненты окружающей природной среды в течение строительства и эксплуатации производственного объекта;

– создать базы данных экологического состояния территории, охваченной наблюдениями.

Наблюдения предполагают систематические измерения качественных и количественных показателей состояния компонентов природной среды по определенной программе.

Разработка программы наблюдений, включающая выбор объектов мониторинга, определение контролируемых параметров, средств и методов контроля осуществляется исходя из следующих основополагающих принципов.

1. Комплексный характер мониторинга

Наблюдения за окружающей средой должны охватывать все компоненты природной среды (воздушный бассейн, водную среду, почвы и грунты, рельеф поверхности). Необходимость этого объясняется широким спектром воздействия осуществляемой строительной деятельности на окружающую природу и наличием тесных общебиологических связей между природными компонентами, когда изменения одного из них неизбежно влекут изменения следующего.

2. Объективность выполняемых работ

Получаемая информация должна быть достоверной и адекватно отражать происходящие изменения, что в конечном итоге расширяет области ее возможного применения (разработка на ее основе природоохранных мероприятий, создание сети регионального мониторинга и т.д.).

Обеспечение объективности достигается на организационном и практическом уровне проведения работ по мониторингу (посредством использования утвержденных или общепринятых методик сбора, обработки и накопления информации, применения инструментария, в том числе лабораторного оборудования, имеющего соответствующий сертификат и др.).

3. Непрерывность мониторинга

Непрерывность мониторинга обеспечивается за счет наблюдения за динамикой природных комплексов на разных стадиях строительства объекта. В качестве базовой информации используются данные о состоянии природных сред до начала строительных работ, полученные в процессе проведения инженерно-экологических изысканий или оценки фонового состояния территории. В рамках проведения производственного экологического контроля осуществляется мониторинг изменения природных комплексов на стадии строительства. Полученные данные являются информационной основой для прогнозирования изменений природной среды в результате строительства и разработки мероприятий по снижению негативного воздействия. Кроме того, благодаря непрерывности мониторинговых исследований обеспечивается преемственность данных для проведения последующих наблюдений и решения широкого спектра экологических задач (проведения комплексного анализа экологической информации, выдачи прогноза развития ситуации, оценки техногенной нагрузки на территорию и т.д.).

4. Достаточность мониторинга

Собираемые данные должны давать полное представление и информировать обо всех происходящих природных процессах. Достаточность мониторинга обеспечивается объемом проводимых исследований (количественный аспект) и правильностью выбора пунктов, маршрутов или точек мониторинга (качественный аспект). Планирование размещения сети пунктов мониторинга проведено с учетом состава и пространственного расположения промышленных объектов, а также природно-территориальных условий.

Производственный экологический мониторинг включает три категории наблюдений:

­– регулярные наблюдения в пунктах контроля и контрольных площадках;

– оперативные наблюдения (в местах обнаруженного аварийного загрязнения);

– специальные наблюдения (в связи с увеличением значимости какого–либо техногенного воздействия или при обнаружении сверхнормативного загрязнения природных сред в процессе мониторинга).

1.2 Информация и способы представления.

В настоящее время все средства массовой информации говорят об ускорении научно–технического процесса, который характеризуется постоянно растущим потоком информации. Для быстрого нахождения необходимой информации, экономии труда и времени человека создаются автоматизированные информационные системы (АИС) и банки информации на базе современных мощных ЭВМ. В промышленности получили широкое распространение автоматизированные системы управления производством (АСУП) и технологическими процессами (АСУ ТП). АИС, АСУП и АСУ ТП представляют собой человеко-машинные системы. В них за человеком оставлена высшая функция – принятия решения, а техника через средства отображения информации снабжает его необходимыми данными.

Перечисленные системы широко применяются для управления крупными производствами, технологическими процессами, для информационного обеспечения различных директивных органов, учёных и специалистов.

Информация человеку-оператору в АСУ ТП представляется в основном символами и зрительными образами, сформированными на тех или иных устройствах отображения информации (УОИ). УОИ обеспечивают связь человека с техническими средствами и переводят машинные языки в языки знаков, известных человеку (дисплеи, принтеры, большие экраны, графопостроители, синтезаторы речи).

Можно на примере структурной схемы АСУ ТП (рисунок 1) раскрыть задачи, решаемые подсистемой сбора, обработки и отображения информации в автоматизированных системах.

Основу АСУ ТП составляют ЭВМ, способные решать математические и логические задачи с заданной точностью, принимать, обрабатывать, запоминать, хранить и выдавать различную информацию. В информационных процессах важную роль играют способы представления информации человеку-оператору. Это индикация, регистрация, воспроизведение, размножение, отображение информации [5].

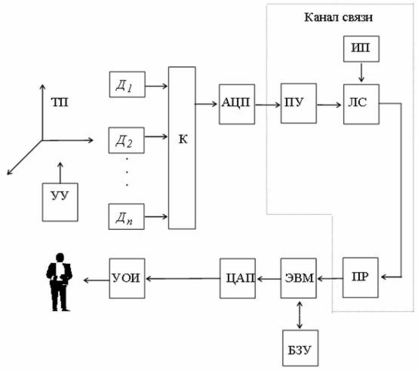

Рисунок 1 – Структура АСУ ТП:

ТП – технологический процесс; – датчики; К – коммутатор; АЦП – аналого–цифровой преобразователь; ПУ – передающее устройство; ЛС – линия связи; ИП – источник помех; ПР – приёмник; БЗУ – буферное запоминающее устройство; ЦАП – цифроаналоговый преобразователь; УОИ – устройство отображения информации; УУ – устройство управления техпроцессом

Процессы представления информации тесно связаны с вопросами психологии человека-оператора. Без их взаимодействия невозможно построить ни одной информационной системы, так как на человека возлагаются не только функции контроля за работой устройств, но и оценка обстановки о ходе процесса, принятие и корректировка решения.
