На рисунке 17 наглядно продемонстрированы предельно допустимые выбросы углерод оксида.
Рисунок 18 – ПДВ формальдегида
На рисунке 18 наглядно продемонстрированы предельно допустимые выбросы формальдегида.
Рисунок 19 – ПДВ углеводородов предельных С12–С19

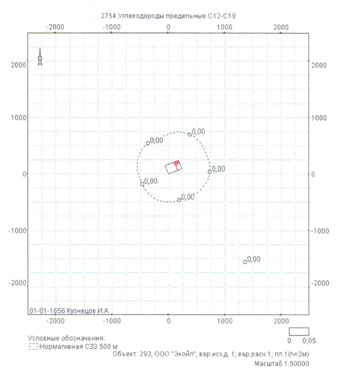

На рисунке 19 наглядно продемонстрированы предельно допустимые выбросы углеводородов предельных С12-С19.

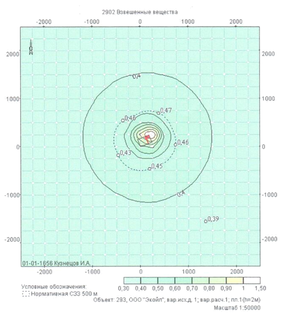

Рисунок 20 – ПДВ взвешенных веществ
На рисунке 20 наглядно продемонстрированы предельно допустимые выбросы взвешенных веществ.
Рисунок 21 – ПДВ сероводорода, формальдегида
На рисунке 21 наглядно продемонстрированы предельно допустимые выбросы сероводорода, формальдегид.

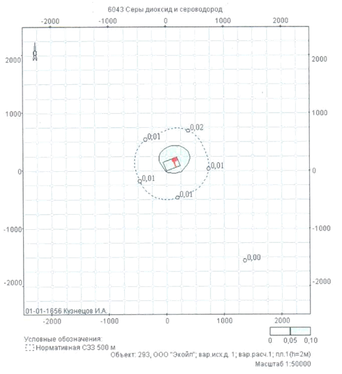

Рисунок 22 – ПДВ серы диоксид и сероводорода
На рисунке 21 наглядно продемонстрированы предельно допустимые выбросы серы диоксида и сероводорода.
Рисунок 23 – ПДВ азота диоксида и серы диоксида
На рисунке 23 наглядно продемонстрированы предельно допустимые выбросы азота диоксида и серы диоксида.

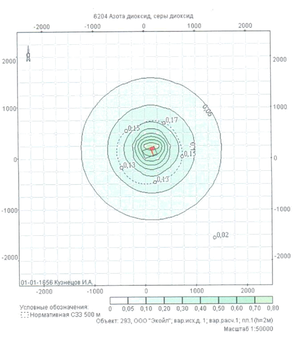

Построив карты распространения вредных веществ в атмосфере, при помощи программного обеспечения «УПРЗА Эколог» совмещаются с картой местности на которой обведена нормативная зона выбросов (Рисунок 24).

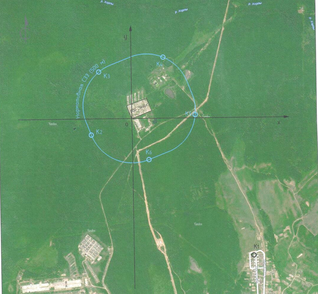

Рисунок 24 – фотография со спутника места выброса ВВ с нормативной границей.
В случае нарушения нормативной зоны или превышение норм выбросов вредоносных веществ в атмосферу стоит прекратить переработку нефтяных отходов и выяснить причины нарушения границ, с полным мониторингом и всеми расчётами, учитывая новые, влияющие факторы.
Заключение
В соответствии с действующими в России законами и ведомственными нормами любая производственная деятельность, оказывающая влияние на состояние окружающей природной среды, должна сопровождаться экологическим контролем и мониторингом, т. е. систематическими наблюдениями за источниками антропогенного воздействия, уровнем загрязнения компонентов окружающей среды, влиянием загрязнения на состояние биологических объектов.
Важными являются процедуры просмотра и отображения мониторинговой информации как позволяющие оценить тенденции развития событий и ситуаций, их прогресс и эволюцию. Анализируемая информация представляется в форме графиков и таблиц. Поэтому одной из наиболее важных функций систем производственного мониторинга является отображение или визуализация его данных. Под компьютерной визуализацией подразумевается методика перевода абстрактных представлений об объектах в их геометрические образы, что дает возможность исследователю наблюдать результаты компьютерного моделирования явлений и процессов []. Визуализация результатов промышленного мониторинга потенциально опасных бытовых отходов, необходима не просто для наглядного представления результатов каких-либо вычислений, а для интерпретации и анализа полученных данных.
В связи с вышесказанным цель данной работы анализ методов визуализации данных системы производственного мониторинга является актуальной.
В процессе работы были:
– представлен мониторинг как метода исследования и представления данных;
– проведен сравнительный анализ существующих средств, решений и подходов к визуализации данных;
– обобщены способы визуального представления табличных данных, на примере предприятия ООО «ЭКОЙЛ».
Необходимо отметить, что визуализация данных, их наглядное представление – это не просто картинка, а ключ к пониманию ситуации, ее анализу и дальнейшему принятию адекватных управленческих решений.
Наглядность результатов промышленного мониторинга позволяет не только увидеть динамику изменения данных по компонентам и средам во времени и пространстве, выявить отклонения от нормативных показателей неблагоприятной обстановки, но и определить направление изменения основных показателей (прогноз), оценить эффективность проводимых природоохранных мероприятий и создать предпосылки для определения мер по исправлению создающихся негативных ситуаций.
