Нефтеловушка

Вход(мг/л):ВВ-80; НП-280; Жиры-200; Железо-4.

Выход(мг/л):ВВ- 28 ; НП- 98; Жиры 70 ; Железо-1.4.

Затем вода поступает на стадию глубокой очистки протекающей во флотокомбайнах (эффективность очистки по взвешенным веществам, жирам и железу 85%, по нефтепродуктам достигает 98-99%). На данном этапе из воды извлекаются мелкодисперсные примеси и основная масса нефтепродуктов.

Вход(мг/л): ВВ- 28 ; НП- 98 ; Жиры 70 ; Железо-1.4.

Выход(мг/л):ВВ-4,2 ; НП- 1,47 ; Жиры 10,5 ; Железо – 0,21.

Стадия доочистки от взвешенных веществ протекает на механических фильтрах. В качестве загрузки механических фильтров предлагается использовать природный цеолит Сорбент АС. В отличии от других механических загрузок он обладает слабовыраженными сорбционными свойствами (эффективность очистки при одноступенчатой схеме фильтрования по взвешенным веществам и жирам не менее 50%, по нефтепродуктам и по железу не менее 75%). «Сорбент АС» - загрузка нового поколения, разработанная специалистами компании ЗАО «АЛСИС», производится более 10 лет. Является оптимальным, экономически эффективным решением для удаления широкого спектра загрязнений, включая: взвешенные вещества, железо, стронций, ТЦМ, алюминий, нефтепродукты, фенол, фтор и др.

Вход(мг/л): ВВ-4,2 ; НП- 1,47 ; Жиры 10,5 ; Железо – 0,21

Выход(мг/л):ВВ- 2,1 ; НП- 0,368 ; Жиры - 5,25 ; Железо-0,05.

Доочистки от нефтепродуктов осуществляется при помощи сорбционных фильтров. В качестве загрузки сорбционных фильтров предлагается использовать активированный уголь марки АГ-3 производства ОАО «Сорбент» (эффективность очистки по нефтепродуктам не менее 95%; по жирам - 70%;). С точки зрения «цена-качество» уголь АГ-3 является оптимальным решением для очистки нефтесодержащих сточных вод. В отличие от углей полученных из кокосовой скорлупы (эффективность которых составляет 99%) АГ-3 является каменным углем, что обеспечивает высокую устойчивость к истиранию.

Вход(мг/л): ВВ- 2,1 ; НП- 1,0 ; Жиры - 5,25 ; Железо-0,21

Выход(мг/л):ВВ- 2,1 ; НП- 0,018 ; Жиры -1,58 ; Железо -0,21

Очищенная вода, удовлетворяющая требованиям приема сбрасываемых сточных вод в городскую канализацию г. Хабаровска, собирается в резервуаре чистой воды, откуда самотеком направляетсяся в канализацию. Уловленные загрязнения периодически отводятся в шламосборники.

Кроме того, следует отметить, что при установке жироуловителя в здании столовой, фактическая концентрация жиров, поступающих на очистные сооружения, будет значительно ниже. Это приведет к значительному снижению остаточной концентрации жиров в очищенных сточных водах.

7 Сведения о численности работников на объекте.

Для нормального функционирования и обслуживания очистных сооружений требуется штат в следующем составе:

начальник очистных сооружений – 1 человек;

оператор – 5 человек для работы в круглосуточном режиме;

слесарь – 2 человека для работы посменно.

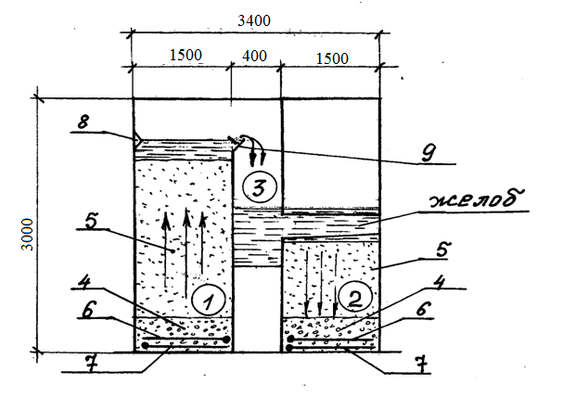

1- первая ступень , 2 - вторая ступень , 3- карман , 4- поддерживающий слой , 5- рабочий слой (фильтрующий), 6- водяная распредсистема , 7- воздушная распредсистема , 8- струенправляющий зуб, 9- водослив.

Рисунок 7.1 - Устройство двухступенчатого фильтра

8 Двухступенчатые фильтры

Расход сточных вод, поступающих на очистные сооружения, согласно техническому заданию, составляет 36 м3 /час. Следовательно расход одной линии очистки будет 12 м3 /час. Тогда общая площадь фильтров определится:

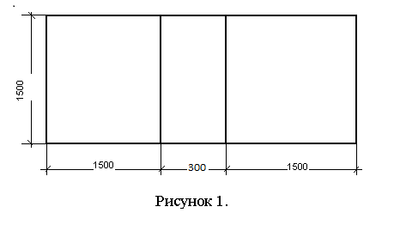

Рисунок 8.1- схема двухступенчатых фильтров

Принимаем два двухступенчатых фильтр с размерами каждой ступени 1500х1500 мм. Тогда площадь одной ступени составит 2,25 м². Проверим скорость фильтрации при принятой площади фильтра 2,25 м²:

м/час.

Первая ступень фильтра высотой 3 м с восходящим движением воды. Высота гранодиолитовые загрузки 2 м, диаметр зерен 1.252-2.5 мм.

Сточная вода на очистку подается по дренажу большого сопротивления из перфорированных труб (диаметр отверстий d₀= 12 мм, количество 6 шт). Расчет распределительной системы большого сопротивления приведен ниже. Воздухораспределительная система располагается ниже водяной у дна фильтра и состоит из дырчатых труб на которых предусматриваются отверстия d₀= 3 мм, количество ответвлений (дырчатых труб 6 шт). Расчет воздушной распределительной системы и устройство для низкого отвода промывной воды приведен ниже. Обе распределительные системы уложены в подстилающем слое гравия. Крупность и высоту поддерживающих слоев в мм принимаем согласно СНиПа 2.04.02-84 следующие:

Для обеспечения нормальной работы фильтров требуется периодическая водовоздушная промывка. Расчет промывных насосов и воздуходувок для подачи воздуха приведен ниже.

Фильтр второй ступени с нисходящим движением воды (сверху – вниз) загружен цеолитом с крупностью фракций 1.25-2 мм, высота загрузки 1 м. Размеры фильтра 1500 х 1500 мм. Фильтр оборудован промывными желобами водяной и воздушной распределительными системами аналогичной распределительным системам первой ступени. Фильтр второй ступени оборудован сифоном. Перегиб сифона устанавливается на высоте 0,5 м от верха загрузки, для поддержания уровня воды в фильтре в начале фильтроцикла (при промытой загрузке) 0,5 м.

Двухступенчатые фильтры работают следующим образом. Сточная вода, содержащая БПК, взвешенные вещества, жиры и другие виды загрязнителей, поступая в нижнюю часть фильтра первой ступени фильтруется снизу – вверх через цеолитовую загрузку диаметром 1.25  2 мм и высотой 2 м. Затем, частично очищенная вода переливается через водослив первой ступени, поступает в канал расположенный между первой и второй ступенями и по лоткам поступает в фильтр второй ступени. Фильтруясь через загрузку из гранодиолитовые песка второй ступени диаметром 2-2.5 мм и высотой 1 м, очищается окончательно.

8.1 Расчет водяной распределительной системы большого сопротивления

Площадь фильтра первой ступени F = 2,25 м² . Тогда расход при промывке составит , л/с. Площадь поперечного сечения коллектора трубчатой распределительной системы принимаем постоянной по длине. Скорость движения воды при промывке по коллектору принимаем V_к = 1,2 м/с.

Диаметр коллектора определяется по зависимости:

мм.

Количество ответвлений при расстоянии между ними в 250 мм составит 6 шт .

Диаметр ответвлений при расходе на одно ответвление Q=0,0027 м³/с и скорости 3 м/с, составит 30 мм. Общее количество отверстий на одно ответвление определится по зависимости:

отверстий;

где - общая площадь отверстий равная 0,4 % рабочей площади

фильтра первой ступени;

- количество ответвлений, 6 шт;

- площадь одного отверстия при диаметре 12 мм,

= 113 х10^-6 м².

Длина ответвления при длине фильтра 1500 мм составит 1500-250 = 1250 мм. Расстояние между отверстиями составит 250 мм. Расстояние между отверстиями на ответвлении должно быть в пределах 150 – 200 мм, что в пределах нормы. Отверстия располагаются в шахматном порядке под углом 45⁰ к низу по вертикали

8.2 Расчет воздушной распределительной системы и устройства для низкого отвода воды

Расчет воздушной распределительной системы производится согласно СНИП 2.04.02-84 «Водоснабжение, наружные сети и сооружения». Основные исходные расчетные данные. Интенсивность продувки воздухом л/см². Расход воздуха при площади фильтра м² составит м³/с. Диаметр воздушного коллектора при скорости движения воздуха в нем 20 м/с составит мм. Количество ответвлений 5 шт. Диаметр ответвлений при расходе на одно м³/с составит мм. Общее количество отверстий на одно ответвление при мм составит 14шт (при отношении площади отверстий в каждом ответвлении принимается 0.4, от площади поперечного сечения). Расстояние между отверстиями составит 150 мм, при их количестве 5 штук с одной стороны ответвления. Отверстия располагаются в нижней части трубы в два ряда в шахматном порядке под углом 45⁰ к вертикальной оси (см. рис.3). Воздушная распределительная система должна располагаться по середине водяной, непосредственно у дна, биофильтра. При этом коллектор подачи воздуха должен быть расположен выше распредсистемы. Для удаления воздуха из дренажа на коллекторе устанавливают один стояк-воздушник диаметром 75 мм с вентилем или вантузом в верхней части.

8.3 Расчет устройства для низкого отвода воды

Для исключения выноса загрузки при воздушной промывке (без расширения загрузки) НИИКВОВ предложена система горизонтального низкого отвода воды с пескоулавливающим желобом по схеме, показано на рисунок 8.2.

1 – струенаправляющий выступ; 2 – пескоотбойная стенка; 3 – водосливная стенка;  = 15 мм; f = 30 мм

Рисунок 8.2. Устройство для низкого отвода промывных вод горизонтальным потоком

Водосливная стенка должна устраиваться вдоль стены сборного канала под углом 45⁰ внутри фильтра, причем верхняя кромка отбойной стенки должна быть ниже верхней кромки водосливной на Н₁ = 25 мм. Нижняя кромка отбойной стенки не должна доходить до водосливной, образуя в нижней части пескоулавливающего желоба продольную щель  = 15 мм. Нижняя кромка водосливной стенки должна на 30 мм перекрывать нижнюю кромку отбойной стенки. Нижнюю кромку водосливной стенки надлежит принимать на 100 мм выше поверхности фильтрующей загрузки. Разность верхней и нижней кромок водосливной стенки 170 мм.

8.4 Расчет фильтра второй ступени

Расчет промывных желобов для сбора и отвода промывной воды. Площадь фильтра второй ступени составляет 2,25 м². Принимаем один желоб полукруглого сечения. Расстояние между осью желоба и стенками фильтра составляет 0.75 м

Ширина желоба В определяется по формуле:

м,

где - расход по желобу, м³/с;

- отношение высоты прямоугольной части желоба к половине его ширины;

- коэффициент, принимаем равным 2,1.

Кромки всех желобов должны быть на одном уровне и строго горизонтальны. Лотки желобов должны иметь уклон 0,01 к сборному каналу. Размеры желоба см. рис. 6.

Расстояние от дна желоба до дна канала Н определяем по формуле:

м,

где - расход воды по каналу, м³/с;

- ширина канала, м, принимаем один метр.

Расстояние от поверхности фильтрующей загрузки до кромок желобов Н_ж составит 0.55 м

.
