Недостатки:

Высокие капитальные затраты на реализацию, связанные с необходимостью практически полной перекладки канализационных сетей.

Высокий риск загрязнения бытовых стоков нефтепродуктами при стирке замасленной одежды.

2 Вариант.

Производится частичное разделение потоков. Из бытового стока исключается поток жиросодержащих сточных вод столовой, который направляется на жироуловитель, очищается от жиров и сбрасывается в хозяйственно бытовую канализацию. Разделение производственных и бытовых сточных вод не производится. В этом случае общий поток поступает на реконструируемые локальные очистные сооружения и подвергается очистке до достижения требуемого нормативного качества.

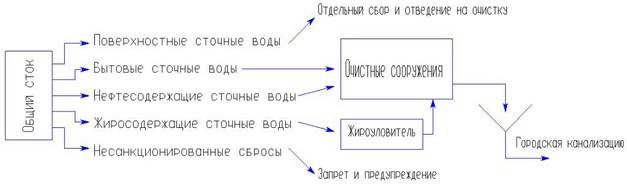

Рисунок 2.3- Вариант 2 модернизации очистных сооружений.

Достоинства данного способа

• Не требуются затраты на перекладку канализационных сетей;

• Отдельный сбор и утилизация жирового осадка.

• Нет опасности загрязнения при стирке замасленной одежды.

Недостатки:

• Большая производительность очистных сооружений в связи с необходимостью обрабатывать как производственный так и бытовой, сток;

• Увеличенные в 1,5-2,0 раза удельные затраты на очистку сточных вод за счет присутствия в потоке бытовых стоков (дополнительный расход эл. энергии, химических реагентов, расходных материалов и т.д.)

3 Вариант.

Разделение производственных, бытовых и жиросодержащих сточных вод не производится. В этом случае общий поток поступает на реконструируемые локальные очистные сооружения и подвергается очистке до достижения требуемого нормативного качества.

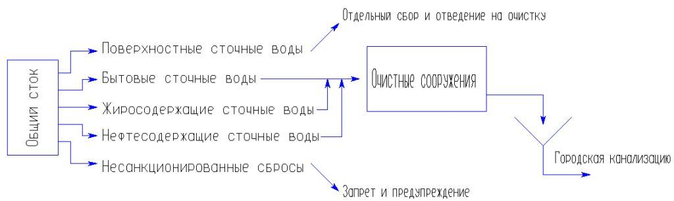

Рисунок 2.4 Вариант 3 модернизации очистных сооружений.

Достоинством данного способа является отсутствие затрат на перекладку канализационных сетей;

Недостатки:

• Увеличенная производительность очистных сооружений, т.к. кроме производственного потока необходимо обрабатывать и бытовые стоки;

• Увеличенные удельные затраты на очистку сточных вод за счет присутствия в потоке бытовых стоков (дополнительный расход эл. энергии, химических реагентов, расходных материалов и т.д.);

• Уловленные загрязнения образуют смешанный осадок, что может сказываться на стоимости дальнейшей утилизации.

Качественная оценка технико-экономических показателей данных схем показывает, что с экологической точки зрения наиболее целесообразным является первый вариант, но он требует дорогостоящей перекладки существующий сетей. Реализация этого варианта возможна в случае проведения масштабной реконструкции на всей территории депо. Поэтому в текущей ситуации целесообразным является второй, или третий варианты реконструкция очистных сооружений.

Выводы.

Для улучшения экологической ситуации, связанной со сбросом неочищенных сточных вод, требуются следующие меры:

1. Реконструкция существующих очистных сооружений

2. Контроль и предупреждение несанкционированных сливов сточных вод.

3. Демонтаж 2-х существующих нефтеловушек и устройством новых.

4. Организация сторожевого режима работы по отношению к гидрофобным загрязнениям (нефтепродуктам, жирам и др.).

5. Предотвращение поступления ливневых сточных вод в смешанный производственно-бытовой сток. Сбор и отведение на очистку поверхностных сточных вод с территории депо (в ТЗ не требуется).

6. Восстановление части существующих канализационных колодцев с целью предупреждения попадание в них ливневых вод во время обильных осадков и паводков.

7. Предупреждение слива сточных вод без очистки в контрольный колодец Водоканала .

8. Установка жироуловителя в здании столовой для предварительного удаления жиров из бытовых сточных вод.

3 Технологические планировки с указанием мест размещения основного технологического оборудования, места забора проб, точки сброса.

• Реконструкция существующих очистных сооружений предполагает :

• демонтаж существующих нефтеловушек,с устройством новых,

• строительство КНС для приема воды после нефтеловушек и подачи на стадию основной очистки, а также

• реконструкцию здания и замену оборудования очистных сооружений.

Планировка размещения оборудования и сооружений входящих в комплекс очистки сточных вод указана на рисунок 3.1

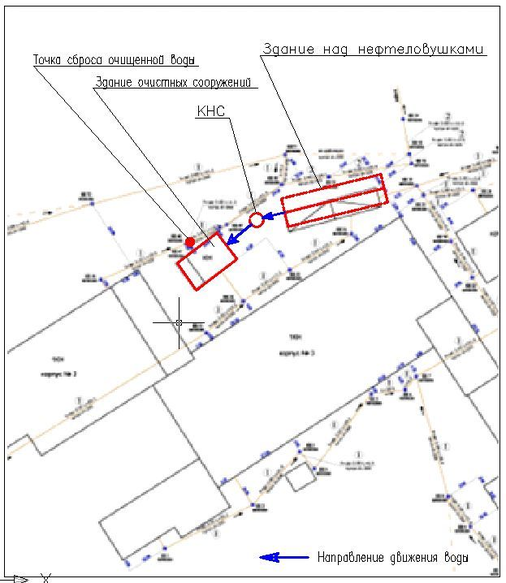

Рисунок 3.1 - План размещения очистных сооружений.

В здании существующих очистных сооружений размещается новое оборудование для очистки сточных вод. Для более рациональной компоновки оборудования предлагается реконструкция здания с устройством двух ярусов.

3.1 Назначение объекта

Очистные сооружения железнодорожных предприятий, в т.ч. локомотивных депо предназначены для очистки производственных сточных вод, а также хоз-бытовых стоков. Основными загрязнениями сточных вод железнодорожных предприятий являются нефтепродукты, смазочные масла и механические примеси минерального и органического происхождения. В локомотивном депо Хабаровск-2 наибольшее значение отводится очистке сточных вод от нефтепродуктов, жиров, железа и взвешенных веществ.

3.2 Краткая характеристика объекта

В состав предлагаемых очистных сооружений входят: отстойник-усреднитель, флотационная нефтеловушка и флотационные модули (флотокомбайн, фильтры доочистки). Данные очистные сооружения обеспечивают качество очистки воды представленной в таблице 1.

Таблица 3.1. Требования к сбросу очищенных сточных вод в городскую канализацию г. Хабаровск.

3.3 Пояснительная записка об источниках загрязнения (явных и потенциальных), о возможности несанкционированных сбросов

Сточные воды представляют собой промышленные сточные воды с высоким содержанием нефтепродуктов с небольшим количеством хоз-бытовых сточных вод.

Источниками образования сточных вод локомотивного депо «Хабаровск-2» являются (см. рисунок 3.1):

- корпуса №№ 1, 2, 3, 4, 5 – нефтесодержащие промышленные сточные воды с небольшим количеством хоз-бытовых сточных вод;

- котельная и прачечная – нефтесодержащие сточные воды с небольшим количеством хоз-бытовых сточных вод.

- рельсосварочное предприятие №19 –сток после систем охлаждения с небольшим количеством хоз-бытовых сточных вод;

- столовая и спорткомплекс – хоз-бытовые сточные воды с большим содержанием жиров;

- прочие административные здания – хоз-бытовые сточные воды.

Расчетные данные по водопотреблению и водоотведению по каждому виду сточных вод и каждому зданию см. в Приложении 1.

Согласно тех. заданию также планируется подвод на очистные сооружения хоз-бытовых сточных вод от зданий Хабаровской станции электроснабжения ЭЧ-2 (административно-бытовой корпус, тяговая подстанция ст. Хабаровск-2 ЭЧЭ-10).

Ввиду недостаточной ливневой канализации на территории депо «Хабаровск-2», поверхностные сточные воды в период выпадения осадков, попадают в существующую систему канализации и отводятся на очистку в существующие очистные сооружения.

В период выпадения обильных осадков и паводков происходит затопление некоторых корпусов (корпуса технического обслуживания электровозов, корпуса №3), из которых вода насосами откачивается в существующую систему канализации, нефтеловушки и на очистные сооружения. Все это приводит к существенному увеличению расхода подводимых на очистку сточных вод (до 1500 м³/сут, по данным операторов очистных сооружений).

По результатам анализов видно, что после существующих очистных сооружений наблюдаются основные превышения ПДК по нескольким показателям: нефтепродуктам, взвешенным веществам, жирам и железу.

Превышение в контрольном колодце Водоканала ПДК по нефтепродуктам в несколько раз по сравнению с анализом после очистных сооружений говорит о том, что часть стоков попадает в контрольный колодец, минуя очистные сооружения (предположительно на следующих участках: между колодцами КК35 и КК52, между колодцами КК73 и КК53 ). Также это может быть обусловлено возможными несанкционированными сбросами.

3.4 Предложение по необходимости выполнения сбора ливневых стоков и их очистки.

Поверхностные сточные воды (дождевые, талые и поливомоечные воды) с территорий промышленных предприятий является одним из интенсивных источников загрязнения окружающей среды различными примесями природного и техногенного происхождения. Поверхностные сточные воды с территорий промышленных предприятий, а также особо загрязненных участков, расположенных на селитебных территориях городов и населенных пунктов, перед сбросом в дождевую канализацию или централизованную систему коммунальной канализации должны подвергаться очистке на локальных очистных сооружениях.

Основными загрязняющими компонентами поверхностного стока, формирующегося на территории депо, являются продукты эрозии почвы, смываемые с газонов и открытых грунтовых поверхностей, пыль, бытовой мусор, вымываемые компоненты дорожных покрытий и строительных материалов, хранящихся на открытых складских площадках, но основным являются нефтепродукты, попадающие на поверхность водосбора в результате производственной деятельности. Ориентировочные средние значения концентрации загрязняющих веществ в ливневом стоке для промышленных предприятий следующий: взвешенные вещества 2000 мг/л, нефтепродукты 20 мг/л, БПК₂₀ 90 мг/л. В талом стоке эти показатели возрастают в несколько раз.

В связи со значительной зависимостью загрязненности поверхностного стока от санитарного состояния водосборных площадей необходимо предусмотреть организационно-техни­ческие мероприятия по сокращению количества выносимых примесей:

• организацию регулярной уборки территорий;

• исключение сброса в дождевую канализацию отходов производства, в том числе и отработанных нефтепродуктов;

• ограждение зон озеленения бордюрами, исключающими смыв грунта во время ливневых дождей на дорожные покрытия;

• повышение технического уровня эксплуатации оборудования;

• организацию уборки и утилизации снега со стоянок автомобильного транспорта;

• упорядочение складирования и транспортирования загрязняющих веществ в том числе нефтепродуктов;

• своевременная уборка подъездных путей и приямков ремонтных зон.

В ходе обследования установлено, что территория депо Хабаровск-2 сильно загрязнена нефтепродуктами и перед началом реконструкции водного хозяйства требуется очистка территории от замазученного грунта.

Проектирование очистных сооружений поверхностного стока основывается на определении расчетного расхода сточных вод, подаваемых на очистку. Расчет строится на основе рекомендаций по расчету систем сбора и очистки поверхностного стока, разработанных НИИ ВОДГЕО.

Исходными данными для расчета являются площади водосбора.
