Вывод: Из таблицы 3.5 видно, что во всех узлах сети напоры более 10м. Снижение подачи не превысило 30%.
3.2.4 Расчет сети час минимального водопотребления
По графику водопотребления (рисунок 2.1) определяется час минимального водопотребления – с 2 до 3 часов ночи. Суммарное потребление воды в этот час составляет 125,06 м3/ч (таблица 2.2). Потребление воды жилыми домами – 104,03 м3/ч (таблица 2.2).
Таблица 3.7 – Гидравлический расчёт в час минимального водопотребления.
| Начало | Конец | Диаметр, мм | Длина, м | Материал | Расход, л/с | Скорость, м/с | Потери, м |
| 1 | 2 | 250 | 395,3 | пластмассовые | 14,05 | 0,29 | 0,12 |
| 2 | 3 | 200 | 228,3 | пластмассовые | 5,92 | 0,19 | 0,04 |
| 3 | 4 | 150 | 405,7 | пластмассовые | 2,46 | 0,14 | 0,05 |
| 4 | 5 | 150 | 174,2 | пластмассовые | 1,05 | 0,06 | 0,00 |
| 6 | 5 | 150 | 406,1 | пластмассовые | 2,14 | 0,12 | 0,04 |
| 7 | 6 | 200 | 228,3 | пластмассовые | 4,82 | 0,15 | 0,03 |
| 8 | 7 | 200 | 395,3 | пластмассовые | 5,51 | 0,18 | 0,06 |
| 8 | 9 | 200 | 88,9 | пластмассовые | 11,47 | 0,37 | 0,06 |
| 9 | 10 | 200 | 78,7 | пластмассовые | 5,69 | 0,18 | 0,01 |
| 10 | 11 | 150 | 344,1 | пластмассовые | 1,39 | 0,08 | 0,01 |
| 11 | 12 | 150 | 228,3 | пластмассовые | 2,02 | 0,11 | 0,02 |
| 12 | 13 | 150 | 406,6 | пластмассовые | 1,26 | 0,07 | 0,01 |
| 13 | 14 | 100 | 282,7 | пластмассовые | 0,35 | 0,04 | 0,01 |
| 14 | 15 | 100 | 93,2 | пластмассовые | 0,22 | 0,03 | 0,00 |
| 16 | 15 | 150 | 314 | пластмассовые | 0,44 | 0,02 | 0,00 |
| 16 | 17 | 100 | 114,4 | пластмассовые | 0,93 | 0,12 | 0,02 |
| 17 | 18 | 100 | 178,8 | пластмассовые | 0,37 | 0,05 | 0,00 |
| 18 | 19 | 100 | 255,2 | пластмассовые | 0,72 | 0,09 | 0,02 |
| 19 | 20 | 150 | 129,1 | пластмассовые | 3,55 | 0,20 | 0,04 |
| 22 | 21 | 100 | 428,4 | пластмассовые | 0,23 | 0,03 | 0,00 |
| 1 | 8 | 250 | 174,2 | пластмассовые | 19,06 | 0,39 | 0,10 |
| 2 | 7 | 200 | 174,2 | пластмассовые | 6,35 | 0,20 | 0,04 |
| 3 | 6 | 150 | 174,2 | пластмассовые | 2,43 | 0,14 | 0,02 |
| 5 | 13 | 150 | 222,8 | пластмассовые | 0,56 | 0,03 | 0,00 |
| 6 | 12 | 150 | 222,8 | пластмассовые | 2,33 | 0,13 | 0,03 |
| 7 | 11 | 200 | 222,8 | пластмассовые | 5,10 | 0,16 | 0,03 |
| 9 | 20 | 150 | 495,4 | пластмассовые | 3,78 | 0,21 | 0,16 |
| 10 | 19 | 150 | 385,5 | пластмассовые | 3,53 | 0,20 | 0,11 |
Окончание таблицы 3.7
| Начало | Конец | Диаметр, мм | Длина, м | Материал | Расход, л/с | Скорость, м/с | Потери, м |
| 11 | 18 | 150 | 320,2 | пластмассовые | 3,06 | 0,17 | 0,07 |
| 12 | 16 | 150 | 282,9 | пластмассовые | 1,68 | 0,10 | 0,02 |
| 21 | 17 | 100 | 296,2 | пластмассовые | 0,02 | 0,00 | 0,00 |
| 15 | 22 | 100 | 296,4 | пластмассовые | 0,44 | 0,06 | 0,01 |
| 23 | 1 | 250 | 480 | пластмассовые | 17,36 | 0,35 | 0,22 |
| 23 | 1 | 250 | 480 | пластмассовые | 17,36 | 0,35 | 0,22 |

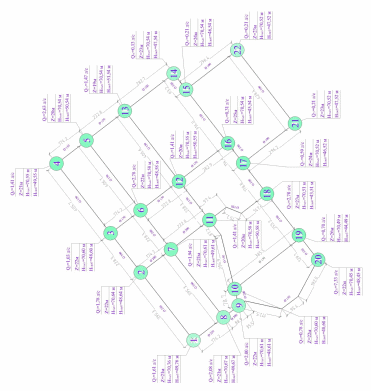

Таблица 3.8 – Узловой расход сети в час минимального водопотребления.
| № | Расход, л/с | Отметка, м | Пьезометрический напор, м | Свободный напор, м |
| 1 | 1,61 | 21,00 | 70,76 | 49,76 |
| 2 | 1,78 | 22,00 | 70,64 | 48,64 |
| 3 | 1,03 | 22,00 | 70,60 | 48,60 |
| 4 | 1,41 | 21,00 | 70,55 | 49,55 |
| 5 | 2,63 | 20,00 | 70,54 | 50,54 |
| 6 | 2,78 | 22,00 | 70,58 | 48,58 |
| 7 | 1,94 | 21,00 | 70,61 | 49,61 |
| 8 | 2,08 | 21,00 | 70,67 | 49,67 |
| 9 | 2,00 | 22,00 | 70,61 | 48,61 |
| 10 | 0,78 | 22,00 | 70,60 | 48,60 |
| 11 | 1,41 | 20,00 | 70,58 | 50,58 |
| 12 | 1,41 | 20,00 | 70,55 | 50,55 |
| 13 | 1,47 | 19,00 | 70,54 | 51,54 |
| 14 | 0,13 | 23,00 | 70,54 | 47,54 |
| 15 | 0,21 | 24,00 | 70,54 | 46,54 |
| 16 | 0,31 | 25,00 | 70,54 | 45,54 |
| 17 | 0,59 | 24,00 | 70,52 | 46,52 |
| 18 | 2,70 | 27,00 | 70,51 | 43,51 |
| 19 | 0,70 | 26,00 | 70,49 | 44,49 |
| 20 | 7,33 | 22,00 | 70,45 | 48,45 |
| 21 | 0,21 | 23,00 | 70,52 | 47,52 |
Окончание таблицы 3.8
| № | Расход, л/с | Отметка, м | Пьезометрический напор, м | Свободный напор, м |
| 22 | 0,21 | 23,00 | 70,52 | 47,52 |
| 23 | 0,00 | 22,00 | 70,99 | 48,99 |
