Среднегодовая скорость ветра — 3,1 м/c.
1.3 Строение
Особенностью геологического строения площадки г. Комсомольска является преобладание галечно-гравийного состава грунтов, перекрытыми глинами мощностью до 4—5,5 м. Благодаря способности этих грунтов к фильтрации они реагируют на малейшие антропогенные воздействия. Осушение таких грунтов приводит к быстрому распылению перекрывающего галечники глинисто-суглинистого субстрата, а повышение уровня поверхностных вод — к подтоплению участков.
Площадь городской территории составляет около 352 км² с учётом водоёмов и горных территорий.
Амур протекает в южной части города на протяжении 32 км при ширине площадки города в 8—10 км. Ширина русла в пределах городской черты изменяется от 1,75 км в центральной части города до 3,75 км у устья протоки оз. Мылки. Средняя глубина русла — 15—16 м; скорость водного потока — 1,2 м/с.
Абсолютный высший уровень р. Амур у г. Комсомольска +912 см. Наиболее высокие уровни наблюдались в 1932 г. — +687 см, 1959 г. — +701 см, 1984 г. — +670 см, 1985 г. — +641 см, 2013 г. — +912 см. Подземные воды городской площадки представлены верховодкой, грунтовыми и межпластовыми водами.
В черте города текут малые реки, являющиеся левыми притоками Амура. Самая крупная из них — р. Силинка, длиной 75 км (в городской черте 22 км), делит город на две части. Чёрный Ключ — правый приток р. Силинки, протяжённостью 16,25 км, течёт в северной части города.
2 Расчет водопотребления
2.1 Водопользователи
Водопользователями города являются его жители, а так же промышленные предприятия и общественные и учебные заведения, такие как школы, детские сады, больницы, бани, прачечные, столовые и т.д. Вода расходуется не только на хозяйственно-питьевые нужды горожан и городских предприятий, но и на полив и орошение зелёных насаждений, пожаротушение и технологические нужды самой системы водоснабжения.
2.2 Расчёт водопотребления города
Среднесуточный расход воды на хозяйственно питьевые нужды города в сутки (
) следует определять по формуле:
, м3/сут (1)
где
– удельное водопотребление, приминаемое 250;
–расчетное число жителей в данном населенном пункте, равное 19400 человек.
м3/сут
Суточный коэффициент неравномерности Ксут водопотребления, учитывает неравномерность использования воды потребителями в отдельные сутки в течение года, а именно режим жизни горожан, режимы работы промышленных, хозяйственных, образовательных и остальных предприятий, степень благоустройства зданий, изменение водопотребления по сезонам, годам и дням недели, принимается равным 1,3.
Коэффициент часовой неравномерности водопотребления Кч, учитывает неравномерность использования воды потребителями в различные часы в течение суток, определяется:
(2)
где
- коэффициент, учитывающий степень благоустройства зданий, режим работы предприятий и другие местные условия;
- коэффициент, учитывающий число жителей в населенном пункте.
Полный расчет водопотребления города основных водопотребителей сведен в таблицу 2.1. Распределение воды по часам суток приведено в таблице 2.2.
Таблица 2.1 – Расчёт водопотребления
| Потребители воды | Единица измерения | Количество | Удельное водопотребление | Расчетный суточный расход воды, м3/сут | Коэффициент суточной неравномерности водопотребления, Kсут max | Расчетный расход воды в сутки наибольшего водопотребления, Qсут max, м3/сут |
| Население | 1 человек | 19 400 | 250 | 4 850 | 1,3 | 6305 |
| Нужды местной промышленности и неучтенные расходы |
|
|
|
|
| 630,5 |
| Итого: |
|
|
|
|
| 6935,5 |
Продолжение таблицы 2.1
| Потребители воды | Единица измерения | Количество | Удельное водопотребление | Расчетный суточный расход воды, м3/сут | Коэффициент суточной неравномерности водопотребления, Kсут max | Расчетный расход воды в сутки наибольшего водопотребления, Qсут max, м3/сут |
| Механизированная мойка усовершенствованных покрытий проездов и площадей | 1 м2 | 37 558 | 1,2 |
|
| 45 |
| Поливку городских зеленных насаждений | 1 м2 | 2 000 | 3 |
|
| 6 |
| Бани для мытья в мыльной с тазами на скамьях и ополаскиванием в душе | 1 посетитель | 80 | 180 |
|
| 279,36 |
| Прачечные механизированные | 1 кг | 120 | 75 |
|
| 291 |
| Предприятия общественного питания для приготовления пищи реализуемой в обеденном зале, л/блюдо | 1 блюдо | 150 | 16 |
|
| 2,4 |
| Детские ясли-сады с дневным пребыванием детей, л/ребенка | 1 ребенок | 2400 | 105 |
|
| 252 |
| Общеобразовательные школы | 1обучающийся | 6500 | 11,5 |
|
| 74,75 |
| Поликлиника | 1 больной | 1000 | 15 |
|
| 15 |
| Цехи с тепловыделениями св. 84 кДж на 1 м3/ч | 1 человек в смену | 20 | 45 |
|
| 0,9 |
Окончание таблицы 2.1
| Потребители воды | Единица измерения | Количество | Удельное водопотребление | Расчетный суточный расход воды, м3/сут | Коэффициент суточной неравномерности водопотребления, Kсут max | Расчетный расход воды в сутки наибольшего водопотребления, Qсут max, м3/сут |
| Остальные цехи | 1 человек в смену | 60 | 25 |
|
| 1,5 |
| Душевые в бытовых помещениях промышленных предприятий | 1 душевая сетка в смену | 30 | 500 |
|
| 11,25 |

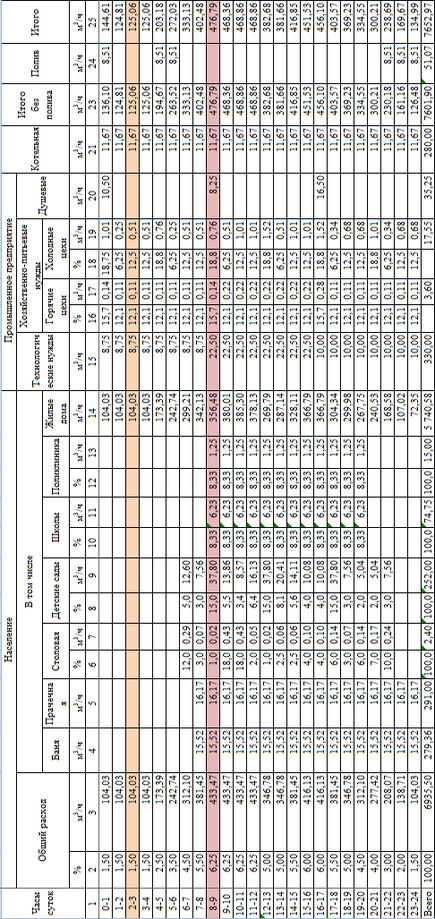

Таблица 2.2 – Ведомость водопотребления
По данным таблицы 2.2 построен график водопотребления.

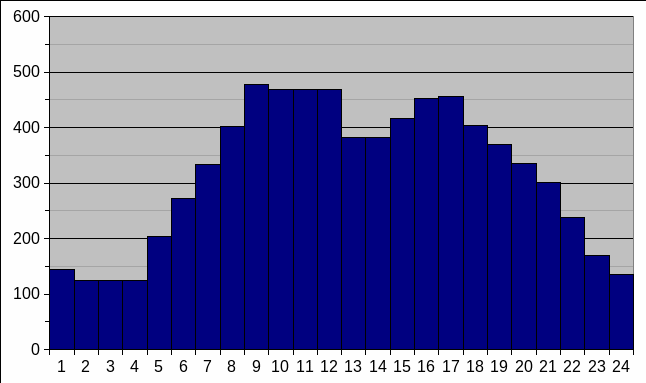

Рисунок 2.1 – График водопотребления.
3 Проектирование водопроводной сети.
На основании данных о суровых климатических условиях и повышенной сейсмичности района строительства до 7 баллов, выбирается материал труб. В данном проекте принято прокладывать трубопроводы из полимерных материалов.
3.1 Трассировка сети, выбор материала труб.
Транспортирование воды к потребителям осуществляется по водоводам (протяженным трубам преимущественно большого диаметра), соединяющим отдельные элементы системы водоснабжения, и водопроводным сетям, распределяющим воду по территории данного объекта.
Для обеспечения надежной работы системы водоснабжения водоводы прокладываются в две нитки.
Трассирование трубопроводной сети, в процессе которого ей придают определенное геометрическое начертание в плане, производится с учетом гидрогеологических, топографических, санитарно-гигиенических, экономических, технологических и других требований. При проектировании водопроводных сетей следует учитывать:
-
Водопроводные линии должны быть расположены равномерно по всей территории объекта водоснабжения;
-
Для обеспечения достаточных напоров в распределительной сети магистральные линии следует размещать по проездам или обочинам дорог, параллельно линиям застройки, по наиболее высоким геодезическим отметкам;
-
Трассы трубопроводов, проектируются подземными при глубине заложения ниже на 0,5 м глубины промерзания грунта;
-
Необходимо учитывать наличие подземных коммуникаций и искусственные преграды, препятствующие прокладке труб и другие факторы.
-
Водопроводную сеть следует проектировать кольцевой с учетом очередности застройки и будущего развития водопровода.
Кольцевые сети гарантируют надежную и бесперебойную подачу воды, смягчают действие гидравлических ударов, имеют меньшие диаметры труб и обеспечивают интенсивную циркуляцию воды в трубопроводной системе. В такой системе имеется достаточное количество взаимных соединений между отдельными водопроводными линиями для улучшения ее способности обеспечивать нормальное водоснабжение за счет изменения маршрута воды в них, в частности при аварийной ситуации или пожаре. При этом, недостатком такой сети является ее большая протяженность, следовательно, дороговизна.
Для нужд водоснабжения выпускаются трубы из полиэтилена высокой плотности (ПВП) и полиэтилена низкой плотности (ПНП) по ГОСТ 18599–83, рассчитанные на давление до 1,0 МПа, а также из полипропилена (ПП) по ТУ 38-102-100-76, рассчитанные на давление 0,6 МПа.
Для этих труб можно выделить ряд преимуществ:
-
Экстремально высокий срок годности и срок эксплуатации, который может достигать 50 лет, хотя эксперты говорят, что трубы могут просуществовать в земле и 200 лет.
-
Устойчивость к коррозии, которой, по факту, просто нет. Полимеры не взаимодействуют с водой и растворенными в ней солями.
-
Незначительная шероховатость внутренней поверхности и соответственно малые гидравлические потери
-
Монтаж трубопровода проводится в кратчайшие сроки усилиями небольшого количества людей.
К основному недостатку пластмассовых труб относится их невысокая сопротивляемость раздавливанию. Пластмассовые трубопроводы в основном применяют для прокладывания в агрессивных грунтах, в сейсмических опасных зонах, в болотистой и горной местности.
Сварка соединений в соответствии с ГОСТ Р 55276-2012 должна производиться на оборудовании, отвечающем требованиям ИСО 12176-1 и Российским нормам.
Сварка должна выполняться квалифицированными операторами на машинах, обеспечивающих точную центровку заготовок. Технология сварки должна быть оформлена письменно в виде технологической инструкции (спецификации или проекта производства работ), утверждена организацией по строительству трубопроводов до начала строительства. Технологическая инструкция должна включать технические требования к методу сварки, параметрам сварки, оборудованию для сварки, условиям сварки, квалификации оператора и методам контроля качества, которые должны использоваться.
Сварка нагретым инструментом встык заключается в следующем: при помощи нагревателя разогреть концы двух труб или фитинга (заготовок) до заданной температуры, соединить их под давлением и охладить соединение под давлением в течение определенного времени.
