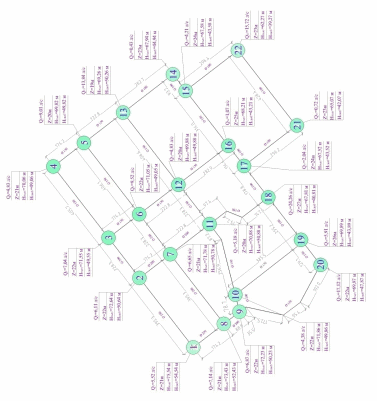

Рисунок 3.2 - Расчетная схема на случай пожаротушения.
Вывод: Из таблицы 3.4 видно, что напор во всех узлах превышает 10м. Из чего следует, что расчет выполнен верно и система работоспособна.
3.2.3 Расчет сети на аварию
Расчёт на аварийное отключение выполняется также для проверки.
При отключении одного из наиболее нагруженных участков (принимается участок 1-8) во всех узлах сети напор должен быть более 10м. При этом допускается снижение подачи воды на 30%. Расчет приведен в таблице 3.5.
Таблица 3.5 – Гидравлический расчёт на момент аварийного отключения участка 1-8.
Начало | Конец | Диаметр, мм | Длина, м | Материал | Расход, л/с | Скорость, м/с | Потери, м |
1 | 2 | 250 | 395,3 | пластмассовые | 156,88 | 3,20 | 15,13 |
2 | 3 | 200 | 228,3 | пластмассовые | 58,04 | 1,85 | 3,84 |
3 | 4 | 150 | 405,7 | пластмассовые | 20,13 | 1,14 | 3,69 |
4 | 5 | 150 | 174,2 | пластмассовые | 15,30 | 0,87 | 0,92 |
6 | 5 | 150 | 406,1 | пластмассовые | 9,82 | 0,56 | 0,88 |
7 | 6 | 200 | 228,3 | пластмассовые | 8,75 | 0,28 | 0,09 |
7 | 8 | 200 | 395,3 | пластмассовые | 35,06 | 1,12 | 2,42 |
8 | 9 | 200 | 88,9 | пластмассовые | 27,92 | 0,89 | 0,35 |
9 | 10 | 200 | 78,7 | пластмассовые | 8,28 | 0,26 | 0,03 |
11 | 10 | 150 | 344,1 | пластмассовые | 10,25 | 0,58 | 0,81 |
11 | 12 | 150 | 228,3 | пластмассовые | 5,54 | 0,31 | 0,16 |
12 | 13 | 150 | 406,6 | пластмассовые | 3,61 | 0,20 | 0,12 |
13 | 14 | 100 | 282,7 | пластмассовые | 5,88 | 0,75 | 1,82 |
14 | 15 | 100 | 93,2 | пластмассовые | 5,45 | 0,69 | 0,52 |
16 | 15 | 150 | 314 | пластмассовые | 8,78 | 0,50 | 0,54 |
16 | 17 | 100 | 114,4 | пластмассовые | 7,54 | 0,96 | 1,21 |
18 | 17 | 100 | 178,8 | пластмассовые | 0,93 | 0,12 | 0,03 |
19 | 18 | 100 | 255,2 | пластмассовые | 3,88 | 0,49 | 0,72 |
19 | 20 | 150 | 129,1 | пластмассовые | 4,35 | 0,25 | 0,05 |
21 | 22 | 100 | 428,4 | пластмассовые | 5,70 | 0,73 | 2,60 |
1 | 8 | 250 | 174,2 | пластмассовые | 0,00 | 0,00 | 0,00 |
2 | 7 | 200 | 174,2 | пластмассовые | 92,73 | 2,95 | 7,48 |
3 | 6 | 150 | 174,2 | пластмассовые | 30,87 | 1,75 | 3,72 |
5 | 13 | 150 | 222,8 | пластмассовые | 16,11 | 0,91 | 1,30 |
6 | 12 | 150 | 222,8 | пластмассовые | 20,28 | 1,15 | 2,06 |
7 | 11 | 200 | 222,8 | пластмассовые | 42,27 | 1,35 | 1,99 |
9 | 20 | 150 | 495,4 | пластмассовые | 12,77 | 0,72 | 1,81 |
10 | 19 | 150 | 385,5 | пластмассовые | 14,15 | 0,80 | 1,73 |
11 | 18 | 150 | 320,2 | пластмассовые | 21,30 | 1,21 | 3,26 |
12 | 16 | 150 | 282,9 | пластмассовые | 17,38 | 0,98 | 1,92 |
Окончание таблицы 3.5
Начало | Конец | Диаметр, мм | Длина, м | Материал | Расход, л/с | Скорость, м/с | Потери, м |
17 | 21 | 100 | 296,2 | пластмассовые | 6,42 | 0,82 | 2,28 |
15 | 22 | 100 | 296,4 | пластмассовые | 10,02 | 1,28 | 5,55 |
23 | 1 | 250 | 480 | пластмассовые | 81,20 | 1,65 | 4,92 |
23 | 1 | 250 | 480 | пластмассовые | 81,20 | 1,65 | 4,92 |
Таблица 3.6 – Узловой расход сети на случай аварийного отключения участка 1-8.
№ | Расход, л/с | Отметка, м | Пьезометрический напор, м | Свободный напор, м |
1 | 5,52 | 21,00 | 75,54 | 54,54 |
2 | 6,11 | 22,00 | 60,41 | 38,41 |
3 | 7,04 | 22,00 | 56,58 | 34,58 |
4 | 4,83 | 21,00 | 52,89 | 31,89 |
5 | 9,01 | 20,00 | 51,97 | 31,97 |
6 | 9,52 | 22,00 | 52,85 | 30,85 |
7 | 6,65 | 21,00 | 52,94 | 31,94 |
8 | 7,14 | 21,00 | 50,51 | 29,51 |
9 | 6,87 | 22,00 | 50,17 | 28,17 |
10 | 4,38 | 22,00 | 50,14 | 28,14 |
11 | 5,18 | 20,00 | 50,95 | 30,95 |
12 | 4,83 | 20,00 | 50,80 | 30,80 |
13 | 13,84 | 19,00 | 50,67 | 31,67 |
14 | 0,43 | 23,00 | 48,85 | 25,85 |
15 | 4,21 | 24,00 | 48,33 | 24,33 |
16 | 1,07 | 25,00 | 48,88 | 23,88 |
17 | 2,04 | 24,00 | 47,66 | 23,66 |
18 | 24,26 | 27,00 | 47,69 | 20,69 |
19 | 5,91 | 26,00 | 48,41 | 22,41 |
20 | 17,12 | 22,00 | 48,36 | 26,36 |
21 | 0,72 | 23,00 | 45,38 | 22,38 |
22 | 15,72 | 23,00 | 42,78 | 19,78 |
23 | 0,00 | 22,00 | 80,46 | 58,46 |

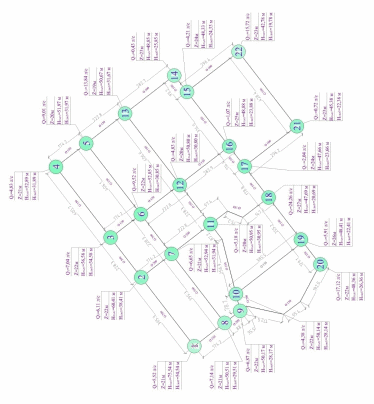

Рисунок 3.3 – Расчетная схема сети на случай аварийного отключения участка 1-8.
