Прежде чем закрепить свариваемые заготовки в машине, следует очистить их внутри и снаружи, протереть совмещаемые поверхности чистой тканью без ворса. Из зоны сварки должны быть удалены все загрязнения.
Если труба имеет защитный внешний слой, он должен быть очищен так, чтобы труба могла быть надлежащим образом зажата в сварочной машине, если иное не предусмотрено производителем труб.
Поверхности торцевателя и нагревателя следует очистить чистой тканью без ворса. Нагреватель при этом должен быть холодным и отключен от электросети.
В начале каждой сессии сварки по процедуре двойного низкого давления всякий раз, при изменении размера заготовок, рекомендуется сделать два холостых шва для удаления мелких частиц загрязнения.
После трассировки разводящей сети производится гидравлический расчёт этой сети.
3.2 Гидравлический расчет водопроводной сети
Цель гидравлического расчета - определение потокораспределения в водопроводной сети для назначения диаметров трубопроводов и нахождение потерь напора на участках сети с целью дальнейшего расчета требуемого напора на входе в сеть для подбора насосного оборудования.
Для систем водоснабжения без водонапорной башни, с насосной станцией второго подъёма водопроводные сети рассчитывают на следующие случаи:
-
Работа водопроводной сети в час максимального водопотребления;
-
Работа водопроводной сети в час минимального водопотребления
-
Работа сети при тушении пожара в час наибольшего водопотребления;
-
Работа сети при возникновении аварий на магистральных участках в в час максимального водопотребления.
3.2.1 Гидравлический расчет сети в час максимального водопотребления
По графику водопотребления (рисунок 2.1) определяется час максимального водопотребления – с 8 до 9 часов утра. Суммарное потребление воды в этот час составляет 476,79 м3/ч (таблица 2.2). Потребление воды жилыми домами – 356,48 м3/ч (таблица 2.2).

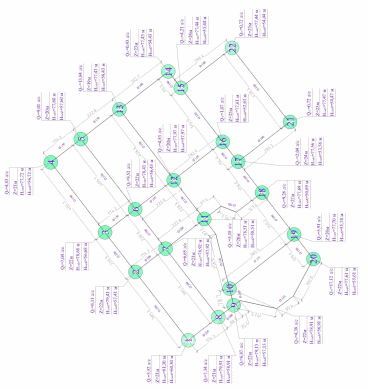

Гидравлический расчёт выполняется с помощью программы WNET 3.24, разработанной на кафедре «Гидравлика и водоснабжение» ДВГУПС. В процессе расчёта подобраны диаметры каждого участка трубопровода. В результате вычислены расход, скорость и потери напора на каждом участке трубопровода. Результаты сведены в таблицу 3.1.
Таблица 3.1 – Гидравлический расчёт в час максимального водопотребления
| Начало | Конец | Диаметр, мм | Длина, м | Материал | Расход, л/с | Скорость, м/с | Потери, м |
| 1 | 2 | 250 | 395,3 | пластмассовые | 55,35 | 1,13 | 1,88 |
| 2 | 3 | 200 | 228,3 | пластмассовые | 25,33 | 0,81 | 0,73 |
| 3 | 4 | 150 | 405,7 | пластмассовые | 10,28 | 0,58 | 0,96 |
| 4 | 5 | 150 | 174,2 | пластмассовые | 5,45 | 0,31 | 0,12 |
| 6 | 5 | 150 | 406,1 | пластмассовые | 9,51 | 0,54 | 0,82 |
| 7 | 6 | 200 | 228,3 | пластмассовые | 20,65 | 0,66 | 0,49 |
| 8 | 7 | 200 | 395,3 | пластмассовые | 22,44 | 0,71 | 0,99 |
| 8 | 9 | 200 | 88,9 | пластмассовые | 41,96 | 1,34 | 0,78 |
| 9 | 10 | 200 | 78,7 | пластмассовые | 23,42 | 0,75 | 0,22 |
| 10 | 11 | 150 | 344,1 | пластмассовые | 7,20 | 0,41 | 0,40 |
| 11 | 12 | 150 | 228,3 | пластмассовые | 10,36 | 0,59 | 0,55 |
| 12 | 13 | 150 | 406,6 | пластмассовые | 7,69 | 0,44 | 0,54 |
| 14 | 13 | 100 | 282,7 | пластмассовые | 0,21 | 0,03 | 0,00 |
| 15 | 14 | 100 | 93,2 | пластмассовые | 0,64 | 0,08 | 0,01 |
| 16 | 15 | 150 | 314 | пластмассовые | 4,96 | 0,28 | 0,17 |
| 16 | 17 | 100 | 114,4 | пластмассовые | 1,45 | 0,19 | 0,05 |
| 18 | 17 | 100 | 178,8 | пластмассовые | 1,92 | 0,24 | 0,12 |
| 19 | 18 | 100 | 255,2 | пластмассовые | 0,47 | 0,06 | 0,01 |
| 19 | 20 | 150 | 129,1 | пластмассовые | 5,45 | 0,31 | 0,09 |
| 21 | 22 | 100 | 428,4 | пластмассовые | 0,61 | 0,08 | 0,03 |
| 1 | 8 | 250 | 174,2 | пластмассовые | 71,53 | 1,46 | 1,39 |
| 2 | 7 | 200 | 174,2 | пластмассовые | 23,90 | 0,76 | 0,50 |
| 3 | 6 | 150 | 174,2 | пластмассовые | 8,02 | 0,45 | 0,25 |
| 5 | 13 | 150 | 222,8 | пластмассовые | 5,94 | 0,34 | 0,18 |
| 6 | 12 | 150 | 222,8 | пластмассовые | 9,64 | 0,55 | 0,46 |
| 7 | 11 | 200 | 222,8 | пластмассовые | 19,04 | 0,61 | 0,40 |
| 9 | 20 | 150 | 495,4 | пластмассовые | 11,67 | 0,66 | 1,51 |
| 10 | 19 | 150 | 385,5 | пластмассовые | 11,84 | 0,67 | 1,21 |
| 11 | 18 | 150 | 320,2 | пластмассовые | 10,70 | 0,61 | 0,82 |
| 12 | 16 | 150 | 282,9 | пластмассовые | 7,48 | 0,42 | 0,36 |
| 17 | 21 | 100 | 296,2 | пластмассовые | 1,33 | 0,17 | 0,10 |
| 15 | 22 | 100 | 296,4 | пластмассовые | 0,11 | 0,01 | 0,00 |
| 23 | 1 | 250 | 480 | пластмассовые | 66,20 | 1,35 | 3,27 |
| 23 | 1 | 250 | 480 | пластмассовые | 66,20 | 1,35 | 3,27 |
Таблица 3.2 – Узловой расход сети в час максимального водопотребления
| № | Расход, л/с | Отметка, м | Пьезометрический напор, м | Свободный напор, м |
| 1 | 5,52 | 21,00 | 81,30 | 60,30 |
| 2 | 6,11 | 22,00 | 79,41 | 57,41 |
| 3 | 7,04 | 22,00 | 78,68 | 56,68 |
| 4 | 4,83 | 21,00 | 77,72 | 56,72 |
| 5 | 9,01 | 20,00 | 77,60 | 57,60 |
| 6 | 9,52 | 22,00 | 78,43 | 56,43 |
| 7 | 6,65 | 21,00 | 78,92 | 57,92 |
| 8 | 7,14 | 21,00 | 79,91 | 58,91 |
| 9 | 6,87 | 22,00 | 79,13 | 57,13 |
| 10 | 4,38 | 22,00 | 78,91 | 56,91 |
| 11 | 5,18 | 20,00 | 78,51 | 58,51 |
| 12 | 4,83 | 20,00 | 77,97 | 57,97 |
| 13 | 13,84 | 19,00 | 77,43 | 58,43 |
| 14 | 0,43 | 23,00 | 77,43 | 54,43 |
| 15 | 4,21 | 24,00 | 77,44 | 53,44 |
| 16 | 1,07 | 25,00 | 77,61 | 52,61 |
| 17 | 2,04 | 24,00 | 77,56 | 53,56 |
| 18 | 9,26 | 27,00 | 77,69 | 50,69 |
| 19 | 5,91 | 26,00 | 77,70 | 51,70 |
| 20 | 17,12 | 22,00 | 77,61 | 55,61 |
| 21 | 0,72 | 23,00 | 77,47 | 54,47 |
| 22 | 0,72 | 23,00 | 77,44 | 54,44 |
| 23 | 0,00 | 22,00 | 84,57 | 62,57 |
