Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧЕРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

"ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНЕВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ"

Кафедра "Гидравлика и водоснабжения"

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

__________О.В.Акимов

«____»__________2017г.

ВОДОСНАБЖЕНИЕ ГОРОДА НА СЕВЕРЕ

Пояснительная записка выпускной квалификационной работы

ВКР 08.03.01.401.8.ПЗ-КВ13-СТР(Б)ВВ-009

Студент КВ13-СТР(Б)ВВ-009 А.С. Ярилов

Руководитель А.З. Ткаченко

Нормоконтроль Е.В.Сошников

Хабаровск - 2017

Аннотация

Ярилов А.С. Водоснабжение города на Севере.

56 страниц текста 14 рисунков 14 таблиц.

В выпускной квалификационной работе рассмотрена система водоснабжения города на Севере. Запроектированы отдельные элементы системы водоснабжения, в состав которой входит: водозабор подземных вод, фильтровальная станция очистки, обеззараживание воды, насосная станция второго подъёма, водопроводная сеть.

Annotation

Yarilov A.S. Water supply of the city in the North.

56 pages of text 14 figures of 11 tables.

In the final qualifying work, the city's water supply system in the North was considered. Separate elements of the water supply system have been designed, including: groundwater abstraction, filtration cleaning station, water disinfection, second pumping station, water supply network.

Содержание

Введение……………………………………………………………………………4

1. Характеристика района проектирования..............................................….…….5 1.1 Климатическая характеристика района........................................................7 1.2 Геологическая характеристика района.........................................................8

2. Система водоснабжения………………………………….…………………..…13

3. Определение расчетных расходов, составления графика водопотребления и режима работы насосной станции второго подъем………………….........….14

3.1. Определение расчетных расходов………………………….……......…....14

4. Водозабор подземных вод...................................................................................21

4.1. Выбор водоподъемного оборудования …………………………………..21

4.2. Определение основных конструктивных параметров скважины….........23 4.3. Водоприемная часть фильтра скважины....................................................25

5. Проектирование станции обезжелезивания ….....................………………....25

5.1. Обеззараживание воды ………………………..............……………….....29

6. Водопроводная сеть города …………..............................................……..…...30

6.1. Подготовка расчетной схемы для часа максимального водопотребления в сутки максимального водопотребления.........................................................31

6.2. Гидравлический расчет................................................................................32

6.3. Обработка и анализ результатов гидравлического расчета.....................34

7. Насосная станция второго подъема …………………………………….….....37

7.1. Расчет всасывающих и напорных водоводов …………………………...38

7.2. Определение расчетных напоров насосов второго подъема …………...40

7.3. Подбор насосов, определение заглубления станции …………………....41

7.4. Размещение оборудования в насосной станции второго подъема …......45 7.5. Гидравлический расчет внутристанционных трубопроводов.................48 7.6. Подбор вспомогательного оборудования..................................................50 7.7. Проектирование здания насосной станции второго подъема.................51

Заключение…………………………………………………………………...…54

Список литературы………………………………………………………….......55

Введение

В связи с интенсивным развитием промышленности, ростом городов и других населенных пунктов, повышением степени их благоустройства требуется решение всевозрастающих проблем получения, обработки и транспортирования воды потребителям, отвечающей определенным санитарно – гигиеническим требованиям. Рост водопотребления привел во всем мире к количественному и качественному дефициту воды. Поэтому в современных условиях требуется комплексный подход к решению задач водоснабжения, учитывающий интересы различных групп потребителей воды, рациональному использованию воды, предусматривающий разработку мероприятий по охране источников от загрязнения и истощения, совершенствование систем водоснабжения, использование научно обоснованных норм водопотребления, совершенствование водного законодательства.

Вода как один из основных компонентов природной среды имеет решающее значение для обеспечения жизни на Земле. Проблемы ресурсов и качества воды, ее определяющей роли для экономики и функционирования экосистем в веке приобрели особую актуальность. Вода – это самое драгоценное ископаемое, и теперь эти слова особенно актуальны, так как сильное загрязнение поверхностных источников заставляет для хозяйственно – питьевого водоснабжения шире использовать пресные подземные воды. Их более высокая степень защищенности от техногенных загрязнений и соответственно лучшее их состояние по сравнению с поверхностными водотоками в качестве стратегической задачи хозяйственно – питьевого водоснабжения предусматривает максимальное использование пресных подземных вод.

Задачи расширения и реконструкции, которые ставятся перед специалистами по водоснабжению, должны быть решены с использованием всех новейших достижений научно-технического процесса наиболее рационально и экономично.

1 Характеристика района проектирования

Территория населенного пункта расположена в южной части Алданского нагорья, характеризуется неоднородным рельефом и представляет собой горно-таежную область, типичную для Южной Якутии. На большей ее части развит холмисто-увалистый среднегорный рельеф, сформированный на терригенных породах чехла. Водоразделы широкие, залесенные, с плоскими или пологовыпуклыми вершинами и преимущественно пологими и средней крутизны склонами, по которым развиты многочисленные денудационные уступы. Речные долины ящикообразной или корытообразной формы имеют широкие плоские заболоченные поймы. Абсолютные отметки водоразделов составляют 750-1230 м, относительные превышения водоразделов над речными долинами не превышают 200-350 м.

В пределах территории, охватывающей юго-западную часть листа (кряж Зверева), развит более высокогорный рельеф, сформированный на породах фундамента. Водоразде-лы здесь нередко имеют вид узких гряд, представляющих собой цепь конусовидных, раз-деленных седловинами, возвышенностей с останцами коренных пород. Высота отдельных вершин достигает абсолютных отметок 1709 м. Долины рек преимущественно узкие, глубоко врезанные, имеющие крутые склоны, нередко переходящие в обрывы. Глубина эрозионного расчленения составляет 500-900 м.

Обзорная карта района приведена на рисунке 1.

Рисунок 1 - Обзорная карта района

1.1 Климатическая характеристика района

В соответствии с СП 131.13330.2012 город Нерюнгри расположен в I климатическом районе, подрайоне – IА. Климат района резко континентальный, с продолжительной холодной зимой и коротким, но сравнительно жарким летом. Годовая амплитуда колебания температуры воздуха составляет 90-100⁰С. Наиболее низкие температуры воздуха (-40-50⁰С до –65⁰С) приходятся на четыре зимних месяца (ноябрь-февраль) при общей продолжительности зимнего периода 7 месяцев. Максимальные температуры воздуха (+30+35⁰С до +38⁰С) выпадают на три летних месяца (июнь-август). Среднегодовая температура за многолетний период (1945 - 2014 гг.) - отрицательная и составляет –11,2⁰С, минимальная среднемесячная температура –42,6⁰С, максимальная среднемесячная – +19,7⁰С.

Среднегодовое количество осадков за период 1945-2014 г. составляет 303-789 мм, причем основная их часть выпадает летом в виде дождей. Среднегодовое количество осадков за многолетний период – 533,4 мм, минимум – 347,6 мм, максимум – 789,1 мм. Зимой количество осадков резко уменьшается, и немногим превышает 100 мм.

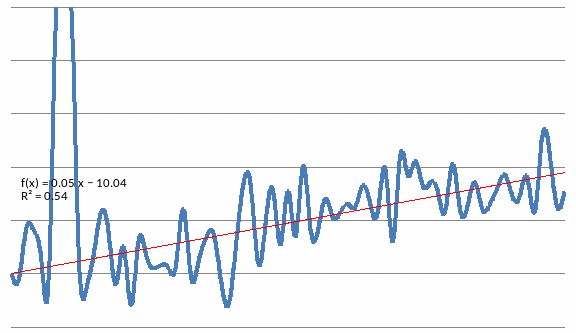

Рисунок 2 - График среднегодовых температур воздуха за период 1945-2014 гг.

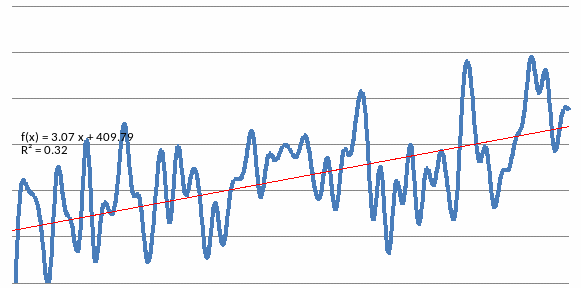

Рисунок 3 - График сумм годовых осадков за период 1945-2014 гг.

Высота снежного покрова достигает 40-50 см, в отдельные годы – до 70-110 см. Снегопады начинаются с середины сентября, постоянный снеговой покров устанавливается в конце сентября - начале октября. Таяние снега начинается в апреле, полностью он сходит в конце мая.

Площадь расположена в области островного и прерывистого распространения многолетней мерзлоты, преимущественно долинного типа. Мощность ММП составляет до 30-50 м на участках островного развития и до 100-150 м на участках прерывистого распространения (преимущественно в нижних частях склонов долин водотоков). Мощность деятельного слоя зависит от влажности, гранулометрического состава грунтов, экспозиции склонов и составляет 0,3-0,5 м на заболоченных участках и до 4-5 м на сухих водоразделах и приводораздельных склонах южных экспозиций.

1.2 Геологическая характеристика района

Реки на рассматриваемой территории по водному режиму относятся к восточносибирскому типу. Большая часть речной сети в пределах площади относится к бассейну реки Тимптон и характеризуется чрезвычайно большой разветвленностью. Коэффициент развития гидрографической сети в среднем достигает 300 м на 1 км². Все водотоки имеют горный характер, изобилуют порогами и перекатами. Продольные сечения речных долин характеризуются ступенеобразными неуравновешенными профилями. Уклон русел рек обычно составляет 2-3 м на 1 км.

Ширина русла до 100-150 м, глубина составляет 0,5-3 м. В долине реки выделяется несколько речных террас, наиболее высокие из которых имеют скальное основание, обычно круто обрывающееся к руслу или к широкой заболоченной пойме.

Основными притоками р. Чульман являются р.р. Кабакта, Нижн. Нерюнгри, Верх. Нерюнгри, Самокит. Эти реки характеризуются быстрым, но неравномерным течением. Ширина русел колеблется от 10 до 60 м при глубине 0,5-1,5 м. Долины имеют ящикообразную или корытообразную форму с хорошо разработанной широкой, часто заболоченной поймой.

Ледостав на реках начинается в конце сентября и завершается к концу октября. Толщина льда составляет 0,4-1,5 м. В зимний период большая часть рек промерзает до дна. Исключение составляют участки таликов на крупных водотоках и на участках водотоков с постоянной разгрузкой подземных вод (В. Нерюнгра, Муастах, Локуучакит и др.). Вскрытие рек происходит в начале-середине мая. Высота подъема уровня воды в паводки зависит от величины водотока и составляет в период весеннего половодья 1-4 м, в период летних дождей до 6-9 м. В летнее время характерна неравномерность поверхностного стока – быстрое повышение уровня в период дождей, резкий спад и обмеление рек в засушливый период. Быстрая и большая отдача влаги обусловлена широким развитием неглубоко залегающей вечной мерзлоты, препятствующей инфильтрации воды. Уровень воды в реках начинает подниматься через 3-4 часа после выпадения осадков

2 Система водоснабжения

Город расположен в Нерюнгринском районе.

Химический состав подземных вод гидрокарбонатный кальциево-магниевый, с ве­личинами рН – 7,8-8,4 и ми­нерализацией от 130 до 373 мг/дм³, в зависимости от сезона года. По жёсткости воды являются мягкими или умеренно-жёсткими, жёсткость воды невелика и редко превышает 2,35 мг-экв/дм³.

Содержание основных компонентов:

SiO₂ - 6,2-13,0 мг/дм³;

АПАВ - менее 0,01 мг/ дм³;

нитраты – 0-1,75 мг/ дм³;
