нитриты - менее 0,01 мг/дм3;
аммиак – 0-0,4 мг/ дм3.
Таблица 1 – Усредненные показатели качества воды скважин
| Показатель | Допустимая норма (ПДК) | Фактический показатель |
| Мутность, мг/дм3 | 1,5 | 0,72 |
| Цветность, град. | 20,0 | 13 |
| Водородный показатель, рН | 6–9 | 7,4 |
| Сухой остаток, мг/дм3 | 1000 | 437 |
| Общая жесткость, мг-экв/дм3 | 7,0 | 3,8 |
| Железо, мг/дм3 | 0,3 | 1,5 |
| Марганец, мг/дм3 | 0,1 | 0,15 |
| Фтор, мг/дм3 | 1,5 | 1,0 |
| Окисляемость перманганатная, мг О2/дм3 | 2,0 | 3,7 |
| Запах, баллы | 2,0 | 0,6 |
| Привкус при 20 Со, баллы | 20 | 18,0 |
| Фенольный индекс мг/л | 0,25 | < 0,0005 |
| Нефтепродукты мг/л | 0,1 | 0,02 |
| Сульфаты (SO4--), мг/дм3, не более | 500 | 7,5 |
| Хлориды (Сl-), мг/дм3, не более | 350 | 5,4 |
| Медь мг/дм3 | 1,0 | < 0,002 |
| Цинк мг/дм3 | 5,0 | < 0,005 |
| Число бактерий | отс. | отс. |
По химическим показателям в скважинах водозабора наблюдается превышение ПДК по таким компонентам, как железо и марганец.
Качество подземных вод во времени остается стабильно высоким, ухудшение его по сезонам года не отмечается.
Исходя из результатов по органолептическим, микробиологическим, химическим, радиологическим показателям извлекаемые для питьевого и хозяйственно-бытового водоснабжения воды (скважины №№ Н-3, Н-9, Н-15, Н-16, Н-17г, Н-17д) не соответствуют требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества» и ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества» по показателю железо.

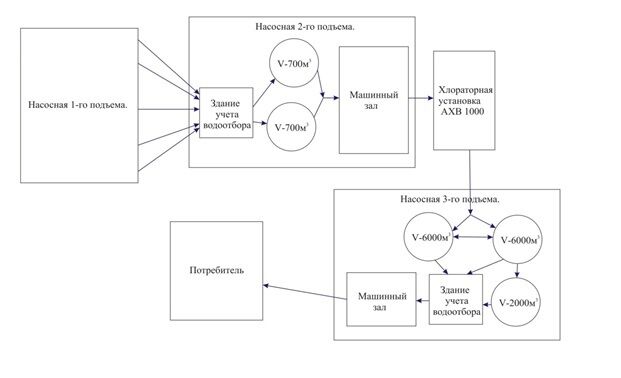

Рисунок 4 – Зонная схема водоснабжения города
Питьевое и хозяйственно-бытовое водоснабжение населения г. Нерюнгри и п. Серебряный Бор, частично осуществляется Нерюнгринским водозабором.
Водоподготовка доставляемой потребителю воды осуществляется методом хлорирования. Основной принцип водоподготовки вод Нерюнгринского водозабора следующий:
- добываемые воды из скважин поступают на станцию 2-го подъема;
- по магистральному водоводу происходит подача воды на территорию станции 2-го подъема Нерюнгринского водозабора, где расположено здание хлораторной;
- после хлораторной, подача воды на станцию 3-го подъема;
- подача воды от станции 3-го подъема потребителю.
Основные данные по водозаборным скважинам приведены в Таблице 2.
Таблица 2 - Основные данные по водозаборной скважине
| Скважина | Адрес размещения | Глубина, м | Дебит, м3/час. | Назначе-ние | Организация водозабора |
| 1 | 2 | 4 | 5 | 6 | 7 |
| Н-17г | На левом берегу р. Чульман в 10 м. от скв. №17д | 200 | 160 | Питьевое и хоз-бытовое водоснабжение | павильон |
Таблица 3 - Данные по водоприемной части эксплуатационной скважины
| скв. № | Эксплуатационная колонна | Фильтровая колонна | Открытый ствол | |||
| Диаметр колонны | Интервал установки, м | Тип фильтра | Интервал установки, м | Диаметр бурения | Интервал, м | |
| Н-17г | 325 | +0, 5-130,0 | дырчатый* | 80-130 | 295 | 130-250 |
*Фильтр с круглой перфорацией, диаметр отверстий 22 мм, 160 отверстий на 1 погонный метр, скважность фильтра 25 %.
Таблица 4 - Параметры скважины
| Глубина, м | 200 |
| Конструкция, м/мм | +0,6-3,0 м – диаметр обсада – 680 мм (затрубная цементация); +0,6-10,0 м – диаметр обсада – 590 мм (затрубная цементация); +0,6-30,0 м – диаметр обсада – 420 мм (затрубная цементация); +0,6-130 м - диаметр обсада – 325 мм; 130-200 м – открытый ствол, диаметр бурения – 295 мм; |
| Тип, диаметр, интервал и длина рабочей части фильтра, мм/м | Фильтр – щелевой, диаметром 325 мм. Фильтровая часть, длиной 50 м установлена в интервале 80-130 м. |
| Статический уровень, м; Дата замера | 5,0 01.09.1980 г. |
| Скважинный каротаж | Нет сведений |
| Абсолютная отметка устья, м | 707 |
Комплекс технологических операций по добыче питьевых и хозяйственно-бытовых подземных вод Нерюнгринского группового водозабора для нужд населения г. Нерюнгри и объектов ЮЯУК, включает в себя следующие позиции:
- регулируемая откачка воды из скважин;
- технологические операции на скважине (замеры дебита, техническое обслуживание водоподъемного и контрольно-измерительного оборудования).
К технологическому оборудованию ствола скважин относятся:
- погружные электронасосы типа ЭЦВ.
- толстостенные водоподъемные трубы диаметром 127, 219 мм;
- глухой оголовок на устье, с замерной трубкой, либо отверстием для замера уровня.
Управление работой насосов осуществляется автоматически, при помощи специального щита управления, находящегося на территории насосной станции 2-го подъема, оборудованного соответствующими защитными системами и контрольно-измерительными приборами.
Все надкаптажные здания водозаборных скважин построены из профлиста (скв. № 16 - кирпичная кладка). Усредненные размеры павильонов - 8,0х7,0х5,0 (ДхШхВ). Крыши охранных павильонов - металлические, оснащены лебедкой для монтажа-демонтажа водоподъемного оборудования. Освещение павильонов - искусственное, выключатели расположены внутри, павильоны оборудованы автоматической сигнализацией, входные двери оснащены замками. Основание зданий и полы – бетонные с высотой «подушки» не менее 0,5 м от поверхности земли, что исключает возможность загрязнения подземных вод через устьевую часть скважин. Электрооборудование скважин размещено внутри павильонов.
Территория 1-го пояса ЗСО каждой водозаборной скважины заасфальтирована, по периметру натянута колючая проволока высотой до 2,5 м. Имеются подъездные ворота, запирающиеся на навесной замок.
Все устьевые части скважин оборудованы отверстиями для замера уровня. Так как, уровень подземных вод на площади группового водозабора, залегает в интервале 2-9 м, затруднений с проведением режимных наблюдений не возникает.
3 Определение расчетных расходов, составления графика водопотребления и режима работы насосной станции второго подъем
3.1. Определение расчетных расходов
Плановая численность населения с учетом тенденции снижения населения составит 57000 человек.
Максимальная этажность застройки 10 этажей, здания оборудованы внутренним водопроводом и канализацией, горячее водоснабжение осуществляется непосредственно из тепловой сети.
Расчетный расход воды населением на хозяйственно-питьевые нужды в сутки наибольшего водопотребления, м3/сут, определяется по формуле
, (1)
где Ксут.max – коэффициент суточной неравномерности,
Ксут.max=1,1-1,3, принимается равным 1,2;
Nж - расчетное число жителей, Nж=57000 чел.;
qж – удельное водопотребление при соответствующей степени
благоустройства, л/сут, принимается по [10], qж=280 л/сут;
По формуле (1)
м3/сут
Расчетный максимальный часовой расход воды, м3/час, определяется по формуле
, (2)
где Кч.max – максимальный коэффициент часовой неравномерности,
определяется по формуле
, (3)
где αmax – коэффициент учитывающий степень благоустройства зданий,
αmax = 1,3 по [10];
βmax – коэффициент учитывающий число жителей в населенном пункте,
βmax = 1,15, по[10].
По формуле (3)
По формуле (2)
м3/час
График суточного водопотребления воды населением приведен в
таблице12.
Расход воды на полив зеленных насаждений территории, м3/сут, определяется по формуле
, (4)
где
– удельное среднесуточное потребление воды на полив в расчете на
одного жителя, = 50 л/сут, по [1]
По формуле (4) определяется
м3/час
После анализа графика водопотребления принято решение предусмотреть полив в течение ночных часов. Расход воды принят равномерной величиной 2850 м3/час.

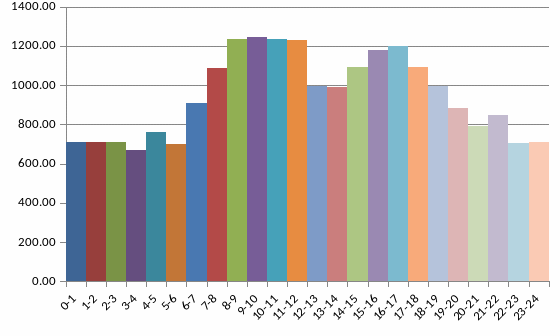

График водопотребления приведен на рисунке 5
Таблица 5 – График суточного водопотребления воды населением
| Часы суток | Расход воды | |||||||||||||||
| Население | ПП | Итого без полива, м3/час | Полив, м3/час | Итого, м3/час | ||||||||||||
| % | м3/час | % | м3/час | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||
| 0-1 | 1,5 | 287,28 | 3 | 24 | 311,28 | 400 | 711 | |||||||||
| 1-2 | 1,5 | 287,28 | 3 | 24 | 311,28 | 400 | 711 | |||||||||
| 2-3 | 1,5 | 287,28 | 3 | 24 | 311,28 | 400 | 711 | |||||||||
| 3-4 | 1,5 | 287,28 | 4 | 32 | 319,28 | 350 | 669 | |||||||||
| 4-5 | 2,5 | 478,8 | 4 | 32 | 510,8 | 250 | 761 | |||||||||
| 5-6 | 3,5 | 670,32 | 4 | 32 | 702,32 | 0 | 702 | |||||||||
| 6-7 | 4,5 | 861,84 | 6 | 48 | 909,84 | 0 | 910 | |||||||||
| 7-8 | 5,5 | 1053,36 | 4 | 32 | 1085,36 | 0 | 1085 | |||||||||
| 8-9 | 6,25 | 1197 | 5 | 40 | 1237 | 0 | 1237 | |||||||||
| 9-10 | 6,25 | 1197 | 6 | 48 | 1245 | 0 | 1245 | |||||||||
| 10-11 | 6,25 | 1197 | 5 | 40 | 1237 | 0 | 1237 | |||||||||
| 11-12 | 6,25 | 1197 | 4 | 32 | 1229 | 0 | 1229 | |||||||||
| 12-13 | 5 | 957,6 | 5 | 40 | 997,6 | 0 | 998 | |||||||||
| 13-14 | 5 | 957,6 | 4 | 32 | 989,6 | 0 | 990 | |||||||||
| 14-15 | 5,5 | 1053,36 | 5 | 40 | 1093,36 | 0 | 1093 | |||||||||
| 15-16 | 6 | 1149,12 | 4 | 32 | 1181,12 | 0 | 1181 | |||||||||
| 16-17 | 6 | 1149,12 | 6 | 48 | 1197,12 | 0 | 1197 | |||||||||
| 17-18 | 5,5 | 1053,36 | 5 | 40 | 1093,36 | 0 | 1093 | |||||||||
| 18-19 | 5 | 957,6 | 5 | 40 | 997,6 | 0 | 998 | |||||||||
| 19-20 | 4,5 | 861,84 | 3 | 24 | 885,84 | 0 | 886 | |||||||||
| 20-21 | 4 | 766,08 | 3 | 24 | 790,08 | 0 | 790 | |||||||||
| 21-22 | 3 | 574,56 | 3 | 24 | 598,56 | 250 | 849 | |||||||||
| 22-23 | 2 | 383,04 | 3 | 24 | 407,04 | 300 | 707 | |||||||||
| 23-24 | 1,5 | 287,28 | 3 | 24 | 311,28 | 400 | 711 | |||||||||
| 100 | 19152 | 100 | 800 | 19952 | 2750 | 22702 | ||||||||||
