S_доп = 0,7*50- 3 - 1,5 = 30,5м

По формуле (15)

1_ф = 50 – 30,5 – 1 = 18,5м

Принимается длина фильтра 18м.

По формуле (13)

= 0,257м

4.3 Водоприемная часть фильтра скважины

Для свободного пропуска в скважину с безнапорным водоносным горизонтом чистой воды без механических примесей и предохранения водоносного горизонта от обрушения к работе принимается дырчатый Фильтр с круглой перфорацией, диаметр отверстий 22 мм, 160 отверстий на 1 погонный метр, скважность фильтра 25 %. Фильтр такой конструкции обладает хорошими гидравлическими свойствами и обеспечивает эффективную работу скважины при длительной её эксплуатации.

Существующие 6 скважин не требуют реконструкции так как они полностью соответствуют расчету.

1. Проектирование станции обезжелезивания

Для обезжелезивания воды, при максимальной производительности насосной станции 16000 м³/сут., выбираем напорные фильтры.

Они представляют собой закрытые металлические резервуары, оборудованные дренажно-распределительной системой и необходимыми трубопроводами. Фильтрующая загрузка выполняется слоем 1-1,2 м. Используются водяная и водовоздушная промывка. Водовоздушная промывка осуществляется с расширением фильтрующего слоя.

Определяется суммарная площадь фильтров , м²

, (17)

где – полезная производительность очистных сооружений, м³/сут; – продолжительность работы станции в течении суток, ч; – расчетная скорость фильтрования в нормальном режиме, м/ч; – число промывок одного фильтра за сутки при нормальном режиме эксплуатации; – расчетный промывочный расход воды; – время простоя фильтров в связи с промывкой, принимаемых для фильтров, промываемых водой – 0,33 ч, водой и воздухом – 0,5 ч.

^{По формуле (17)}

Определяется расчетный промывочный расход воды ,

, (18)

где – интенсивность промывки, л/с · м²; – продолжительность промывки, мин.

^{По формуле (18)}

Число фильтров рассчитывается с округлением до целого числа по формуле

, (19)

Выбираем фильтры типа ФОВ – 3,4-6 с площадью фильтрования м².

^{По формуле (19)}

Принимаем 11 рабочих фильтра и два резервных. Поскольку принятые фильтры выпускаются промышленностью, расчет дренажа не производится.

При промывке фильтра водой расход промывочных вод составит по формуле

, л/с, (20)

^{По формуле (20)}

Производительность промывного насоса определяется по формуле

, м³/ч (21)

^{По формуле (21)}

Принимается один рабочий и один резервный насосы для промывки фильтров типа К 200-150-400.

Расход воздуха составляет

, м³/мин

Выбирается воздуходувка ВК-12.

Расчет сооружений для обработки промывных вод

Повторное использование очищенных промывных вод уменьшает расходы на эксплуатацию станции очистки.

Число резервуаров-отстойников должно быть не менее двух и определяется по формуле

, (22)

где – число фильтров на станции; – период использования промывных вод в отстойнике, ч; – число промывок каждого фильтра в течение суток; – продолжительность работы станции в течение суток.

^{По формуле (22)}

Принимается 6 резервуаров.

Объем воды, необходимый для промывки одного фильтра составляет 68 м³. Следовательно объем зоны осветления резервуара-отстойника должен быть не менее м³. Принимаются размеры зоны осветления, равными в плане 4,5×6,0 м и высотой 2,5 м. Высота защитной зоны принимается равной 0,3 м. Строительная высота , то есть расстояние от уровня воды до верха резервуара – 0,5 м. Зона накопления осадка выполняется с наклонными под углом 45° стенками, двумя конусами в резервуаре, для уменьшения его высоты.

Объем зоны накопления осадка м³, найден по объему конусной части отстойника.

Количество железа, в расчете на , выпадающего в осадок за сутки, определено по формуле

, кг/сут, (23)

где – полная производительность станции, м³/сут; – концентрация железа в воде, мг/л; 56 – атомная масса железа; 107 – молекулярная масса гидроокиси.

^{По формуле (23)}

Объем осадка влажностью 96,5 % определяется оп формуле

, м³/сут, (24)

^{По формуле (24)}

, м³сут.

Продолжительность нахождения осадка в отстойнике определяется по формуле

, сут., (25)

^{По формуле (25)}

суток

5.1 Обеззараживание воды

Для обеспечения санитарной безопасности сооружений и предотвращения их биологического обрастания проектируется первичное обеззараживание воды УФ-облучением.

По расчетной производительности скважин м³/ч выбираются 2 установки НПО «ЛИТ» марки DUV-6A500-NE MST с паспортной производительностью по 420 м³/ч.

Предусматривается размещение еще одной резервной установки. Установки располагаются в отдельном помещении. Вода на установки подается от водозабора перед поступлением на станцию обезжелезивания.

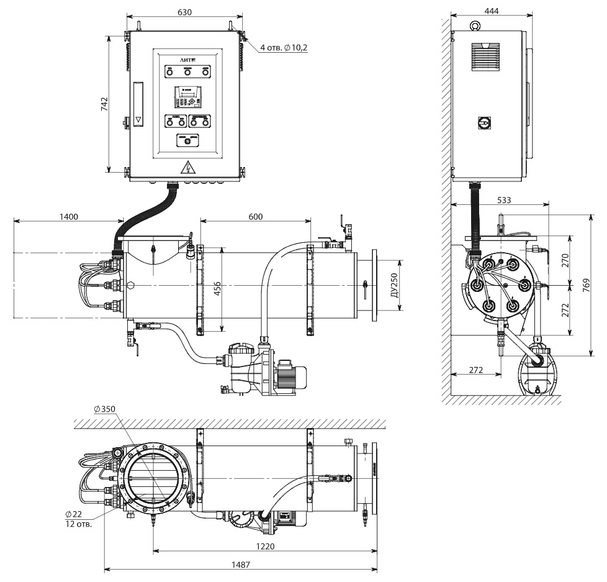

Рисунок 6 – Чертеж установки DUV-6A500-NE MST

1. Водопроводная сеть города

Водовод выполняется в две нити равных диаметров с камерами переключения. Трубопровод прокладывается в проходных каналах совместно с теплосетями на глубине 1,5 м. Рассматриваем водопроводную сеть с шестью кольцами. Трубопроводы прокладываются вдоль проезжих частей. В наивысшей точке сети предусмотрена водонапорная башня.

Водоводы и магистральная сеть рассчитываются на максимальный часовой расход в сутки максимального водопотребления. По данным этого расчета назначаются диаметры участков водопроводной сети и водоводов, определяется высота водонапорной башни;

Все расчеты выполнены на компьютере по программам для гидравлического расчета, автор Чайковский Г.П. и Акимов О.В.

Для водоводов и магистралей принимаются стальные трубы.

Узловые расходы складываются из водопотребления промышленных предприятий, q_соср, м/с, и водоразбора населением, который предполагается равномерно распределенным по длине сети, q_пут (путевые расходы). Узловые и путевые расходы определяются по формулам

q_узл = q_соср + q_пут , (26)

q_пут = q^уд_пут0,5^. ∑L_прил, (27)

где ∑L_прил - суммарная длина участков, прилегающих к узлу, км;

q^уд_пут - удельный путевой расход, л/с/км, определяется по формуле

q^уд_пут = (q^x-п + q_полив)/ ∑L_прив, (28)

где ∑L_прив – суммарная длина всех участков сети, ∑L_прив=18,906 км.

Сумма всех узловых расходов должна совпадать с суммарной подачей воды в сеть в этот расчетный час

∑q_узл = q_нс+q_вб, (29)

Диаметры магистральных труб назначаются по [18] с учетом экономического фактора Э=0,5 для Дальнего Востока.

На плане сетей произведена трассировка магистралей от точки присоединения водовода в северо-восточной части города к наиболее крупным потребителям – предприятиям. Водопроводная сеть имеет 6 колец, 8 узлов и 13 участков. Водонапорная башня размещена в узле I.

Для того, чтобы сделать гидравлический расчет, необходимо составить предварительные схемы трассировки сети, с указанием распределения потоков, выбранных диаметров, длины участков, а также расходов, пропускаемых по ним. Для подготовки к расчету применяем упрощенные схемы.

6.1 Подготовка расчетной схемы для часа максимального

водопотребления в сутки максимального водопотребления

По графику водопотребления (рисунок 5) определен час максимального водопотребления – с 9 до 10 часов. По таблице 5 установлено водопотребление в этот час: общее – 1245 м³/ч=345,83 л/с, в том числе: население – 1197 м³/ч = 332,5 л/с, ПП – 48 м³/ч=13,3 л/с. Поступление воды в сеть от НС-2 в этот час – 1131,93м³/ч=314,25 л/с, и из водонапорной башни – 113,07м³/ч=31,41 л/с.

Общая длина участков водопроводной сети составляет 18,9 км. По формуле (28) определяется

q^уд_пут = 332,5 /18,906 =17,59л/(с /км)

Таблица 7 – Определение путевых расходов

Продолжение таблицы 7

Таблица 8 – Определение узловых расходов

На расчетной схеме (рисунок 15) показаны длины и диаметры участков магистральных трубопроводов.

6.2 Гидравлический расчет
