Текст из файла (страница 6)

мм

Принимается d_нап= 400мм

Диаметр всасывающего трубопровода рассчитывается по формуле

(42)

По формуле (42) определяется

мм

Принимается d_вс = 700 мм

Для всасывающих водоводов d=700мм, V=0,8 м/с, для напорных водоводов d=400 мм, V=1,18 м/с.

Гидравлические сопротивления всасывающего и напорного водоводов S_вс и S_нап, с²/м³,вычисляются по формуле

S_{вс (нап)} = А_{вс (нап)}  l_{вс (нап)} (43)

где А - удельное сопротивление по [19], приложение 3;

l - длина водовода, м.

По формуле (43)

7.2 Определение расчетных напоров насосов второго подъема

В данном проекте рассматривается схема с башней в конце сети

Расчетный напор, м, для нормального режима работы при наибольшей ступени подачи определяется по фор­муле

(44)

где h_нс – потери напора в коммуникациях насосной станции, в первом

приближении принимается h_нс=1…2 м.

h_с- потери напора на водопроводной сети от места присоединения водовода до диктующей точки, м.

z_тп – отметка точки подачи воды.

z_нр – нижний уровень воды в РЧВ.

По формуле (44)

м

В часы минимального водопотребления (наименьшая ступень подачи) вода подается в водонапорную башню, расчетный напор, м определяется по формуле

(44)

где h_р – высота бака водонапорной башни, м

Н_б - высота ствола водонапорной башни, м

По формуле (44)

м

Расчетный напор, м, для режима пожаротушения определяется по формуле

(45)

где H_г^пож - минимальный статистический пожарный напор в конце водовода, м;

z_нр^' - минимальный пожарный уровень воды в РЧВ, 180,5м.

По формуле (45)

м

7.3 Подбор насосов, определение заглубления станции

По расчетным параметрам работы насосов подбираются марки на­сосов.

В первую очередь насосы подбираются для нормального режима эксплуатации по сводному графику полей [19], приложение 2. Затем проверяется возможность обеспечения выбранными насосами режима пожаротушения.

Для обеспечения работы первой ступени насосной станции подбирается насос 1Д 1250-63б n=980, для обеспечения работы второй ступени насосной станции подбирается насос 1Д 1250-63 n=1450, этот насос также подходит и для режима пожаротушения.

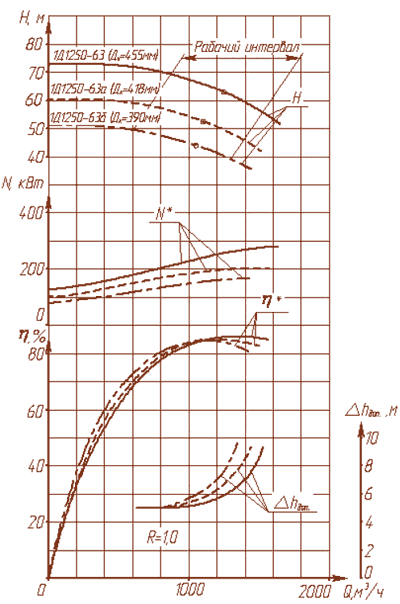

Рисунок 11 – Характеристики насосов 1Д 1250-63

В насосной станции насосы устанавливаются не под залив.

При установке насосов не под залив отметки осей насосов определяются по формуле

, м (46)

где - потери напора во всасывающем трубопроводе при пропуске

наибольшего расчетного расхода, м.

- допустимая вакуумметрическая высота всасывания при наибольшей

расчетной подаче насоса, м.

определяется по формуле

, м (47)

где – атмосферное давление, нормальное давление принимается

равным 10⁵ Па;

– плотность жидкости, принимается равной 1000 кг/м³;

– ускорение силы тяжести, принимается равным 9,81 м/с²;

- допускаемый кавитационный запас, м;

- упругость паров жидкости при данной температуре;

Vвс – скорость течения жидкости во всасывающем патрубке насоса при пропуске наибольшего расхода, м/с.

определяется по формуле

, м (48)

По формуле (48)

м

Вычисляются отметки осей насосов:

Для насоса 1Д 1250-63 n=1450

По формулам (47), (46)

, м

, м

Отметка пола насосной станции, м, определяется по

(49)

где Р – расстояние от фундамента до оси насоса.

- высота фундамента насоса, м, принимается 0,3 м

Для насоса 1Д 1250-63 n=1450

По формуле (49)

м

Для насоса 1Д 1250-63б n=980

По формулам (47), (48), (49)

м

м

м

За отметку пола машинного зала насосной станции принимается минимальная из полученных, т.е. м. Отметка уровня земли у насосной станции равна 182,700 м, следовательно заглубление насосной станции не требуется.

Отметки всасывающих Z^пат_вс и напорных Z^пат_нап патрубков считаются исходя из отметки оси насосов и их конструктивных размеров:

Для насоса 1Д 1250-63

Z^пат_вс = 184,2 -0,28=183,92 м

Z^пат_нап =184,2-0,38=183,82 м

7.4 Размещение оборудования в насосной станции второго подъема

Общее число насосов станции второго подъема складывается из рабочих и резервных. Количество резервных насосов принимается два. Размещение насосных агрегатов в насосной станции производится с учетом их количества и размеров, удобства прокладки всасывающих и напорных трубопроводов с наименьшим числом их поворотов, стандартных размеров строительных конструкций.

Схема однорядного расположения насосов (рисунок 19) позволяет компактно расположить насосы, при этом уменьшается количество поворотов трубопровода, уменьшается ширина здания, но несколько увеличивается длина.

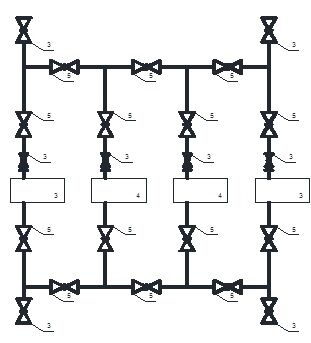

1 – Напорный водовод; 2 – всасывающий водовод; 3 – насос 1Д 1250-63; 4 – насос 1Д 1250-63б; 5 - задвижка; 6 - обратный клапан

Рисунок 12 - Схема расположения центробежных насосов с горизонтальным валом.

Насосы и электродвигатели (рисунок 20, таблица 17) устанавливаются на фундаментной плите заводского изготовления. Расстояние от края рамы до крепежных болтов принимается 50 мм. Высота фундамента под уровнем чистого пола 30см. Глубина заложения фундамента 50см, что не менее глубины заложения фундаментов соседних агрегатов. В месте сопряжения фундаментов с полом устраиваются осадочные швы. Окончательную высоту фундамента всех

агрегатов определяется после составления схемы коммуникаций внутри насосной станции.

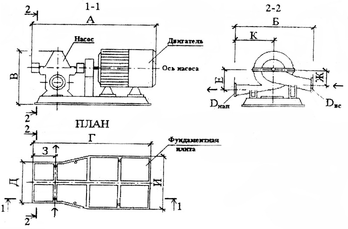

Рисунок 13 - Основные размеры насосов типа Д

Таблица 10 - Основные параметры насос 1Д 1250-63б и 1Д 1250-63.

Всасывающие и напорные трубопроводы внутри насосной станции проектируются по общим правилам, стальными со сварным соединением. Фланцевые соединения применяются для подключения труб к насосам и арматуре. Диаметры трубопроводов назначаются по рекомендуемым скоростям [19], таблица 3.1. по наибольшему для каждого участка расходу при нормальном режиме эксплуатации. После чего подбирается арматура и фасонные части трубопроводов.

Трубы в насосной станции укладываются на полу на подставках. На всасывающих трубопроводах устанавливаются косые переходы. Для переходов через трубы устраиваются специальные площадки.

Места размещения арматуры устанавливаются таким образом, чтобы обеспечивалась бесперебойная работа насосной станции при отключении любого агрегата и любого участка трубопровода.

В местах поворотов труб устанавливаются упоры, а под арматурой - опоры. Ввод водоводов в здание насосной станции производится на отметке их наружной прокладки. При их проходе через стену применяется гибкая заделка с сальниковым уплотнением.

Отметки всасывающих и напорных водоводов для каждого насоса рассчитываются по формуле

Z^вод_{вс (нап)} = Z₂ – H_пр – 0,500 + 0,5 D_{вс (нап)} , (50)

где Z₂ – отметка поверхности земли у НС-2, м;

H_пр – глубина промерзания земли, равна 2,000м;

D_{вс (нап)} – диаметр всасывающего и напорного патрубка, м.

Для насосов 1Д 1250-63б и 1Д 1250-63

По формуле (50)

Z^вод_вс =182,7-2,000-0,5+0,5 · 0, 7=180,55 м

Z^вод_нап =182,7-2,000-0,5+0,5 · 0,4=180,4 м

7.5 Гидравлический расчет внутристанционных трубопроводов

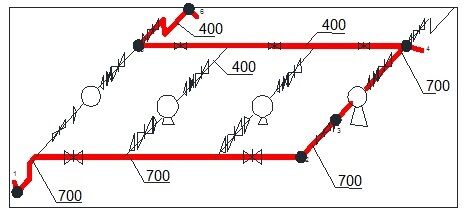

Точный расчет потерь напора во внутристанционных коммуникациях выполняется после расстановки насосного оборудования и составления схемы трубопроводов со всеми фасонными частями и арматурой. Расчетная схема приводится на рисунке 14. На расчетной схеме выбирается самый невыгодный маршрут движения воды, то есть наиболее протяженный и включающий наибольшее число местных сопротивлений, расчетную ветвь. Расчетная ветвь разбивается на участки с постоянной скоростью движения воды (граница участков - место изменения расхода или диаметра), считается что в насосе нет местных сопротивлений.

Границы участков обозначаются номерами. Первая и последняя точки расчетной ветви находятся в местах входа и выхода трубопровода из насосной станции. Расчетная ветвь заключена между точками 1 и 6. Гидравлический расчет внутристанционных трубопроводов приводится в табличной форме (таблица 11).

Рисунок 14 – Расчетная схема внутристанционных трубопроводов.
