Принцип действия стенда основан на преобразовании электрических сигналов, соответствующих параметрам проверяемых реле в цифровую форму с последующим отображением измерительной информации на цифровых индикаторах.
Конструктивно стенды состоят из следующих основных частей: блока измерительного, манипуляторов, стойки релейной и экрана светового.
Блок измерительный состоит из быстродействующих АЦП, источника разнофазового напряжения, цифровых индикаторов, средств коммутации и предназначен для формирования схем измерений параметров проверяемых реле.
С помощью манипуляторов осуществляется выбор контролируемого параметра и установка режимов измерений. Стойка релейная предназначена для подключения проверяемого реле к схеме измерений.
Экран световой осуществляет подсветку контактной системы проверяемого реле и применяется при регулировке механических параметров проверяемого реле.

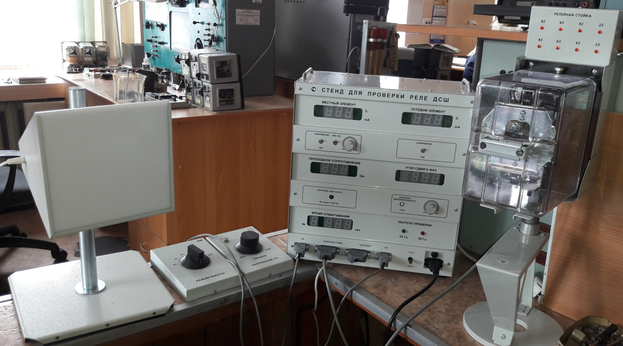

Рисунок 2.12 - Стенд Д
3 Экономическая часть
3.1 Общие положения
Экономика железнодорожного транспорта изучает транспорт со стороны производственно-экономических отношений, в постоянно действующей взаимосвязи с производительными силами.
Предметом изучения экономики железнодорожного транспорта являются производственные отношения и экономические интересы, возникающие между:
- железнодорожным транспортом и потребителями транспортных услуг;
- взаимодействующими трудовыми коллективами самих железных дорог во взаимодействии и сотрудничестве с коллективами других видов транспорта;
- трудовыми коллективами и работниками отдельных подразделений, служб и звеньев железнодорожного транспорта между собой.
Экономика железнодорожного транспорта исследует действие в транспортной сфере в целом и на железнодорожном транспорте объективных экономических законов, присущих всем общественно-экономическим формациям; закона стоимости, закона экономии времени, закона соответствия производственных отношений характеру развивающихся производительных сил и других законов.
Важнейшими направлениями работы железнодорожного транспорта в условиях рыночной экономики, прежде всего, следует считать переход на более экономичные и прогрессивные технологии, существенное повышение эффективности производства.
Бережливое производство – это концепция менеджмента, сфокусированная на оптимизации бизнес-процессов с максимальной ориентацией на рынок и с учетом мотивации каждого работника. Бережливое производство составляет основу новой философии менеджмента.
В дипломном проекте рассматривается необходимость внедрения таких методов проекта бережливого производства, как визуализация - любое средство, информирующее о том, как должна выполняться работа, 5S - система организации рабочего места, которая позволяет значительно повысить эффективность и управляемость операционной зоны, улучшить корпоративную культуру, повысить производительность труда и сохранить время, картирование процессов. Сокращение проверки блоков с помощью нового стенда ИАПК – РТУ Б 60.
3.2 Затраты на реализацию проекта
Так же посчитаем затраты на создание и внедрение системы бережливого производства.
Затраты на материалы для внедрения системы не требуются. Так как внедрение системы производится при помощи собственных ресурсов дистанции.
Подготовка специалистов предприятия - стоимость обучения одного специалиста 22 тысяч рублей.
Согласно требованиям стандартов компании необходимо, чтобы в дистанции было обучено минимум 3 работника: главный инженер дистанции, работник исполняющий обязанности главного инженера дистанции, начальник производственно-технического отдела дистанции.
Всего затраты на внедрение проекта бережливого производства составят 54,9 тысяч рублей.
3.3 Расчет экономического эффекта
Под эффективностью внедрения системы понимается соотношение затрат на ее создание и результатов.
В данном случае под результатами будем понимать сокращение затрат на эксплуатационные расходы: электроэнергию, расходы на оплату труда, расходы на материалы и прочие расходы.
Согласно анализу производственно-экономической деятельности дистанции эксплуатационные затраты предприятия в 2016году составили 405 674 тысяч рублей.
После создания и полного внедрения системы бережливого производства в Спасск-Дальненской дистанции сигнализации, централизации и блокировки, по данным группы компаний «Оргпром» экономия от внедрения бережливого производства составляет в среднем 10% от расходов предприятия.
Группа компаний «Оргпром» — ведущий российский провайдер, оказывающий полный спектр услуг по устойчивому развитию бизнес-систем. Посчитаем, как изменился расход средств в дистанции с внедрением системы бережливого производства.
Эффект = (Экспл.расходыдо * 10%)/ 100% =
= 41 500 тыс. руб. (3.1)
Экспл.расходыпосле = Экспл.расходыдо – Эффект =
=405 674 – 41 500 = 364 174 тыс. руб. (3.2)
Следовательно, после внедрения системы бережливого производства на предприятии экономия эксплуатационных расходов предприятия составит 41 500 тысяч рублей. Учитывая низкую стоимость затрат на внедрение системы и по представленным расчетам видно, что проект прибыльный и экономия от разработки и внедрения системы бережливого производства очевидна.
3.4 Фактические нормы времени при работе на стенде ИАПК – РТУ Б 60
В соответствии с типовыми нормами времени на проверку и ремонт аппаратуры СЦБ в РТУ, утверждёнными указанием МПС от 02.02.2011 г. № М-136у, в Спасск-Дальненской дистанции СЦБ, в связи с применением измерительного аппаратно – программного комплекса ИАПК – РТУ Б 60 , разработаны местные, более прогрессивные нормы времени для проверки блоков электрической централизации.
Контрольная проверка (приемка) блоков на устаревшем стенде СИ-СЦБ составляла: блок С 41,94 ч/мин, блок В1 60,9 ч/мин, блок М1,М2, В2, ВД-62 88,86 ч/мин, блок М3 83,94 ч/мин, блок НМ1,НПМ – 69, НМIIАП 38,7 ч/мин, блок НМIIП 39,66 ч/мин, блок НМIД, НПС, НН 36,54 ч/мин, блок НСС, НСОх2 26,94 ч/мин, блок ПСТ 97,02 ч/мин, блок СП-69 96,36 ч/мин, блок УП, П 101,34 ч/мин.
После внедрения стенда ИАПК – РТУ Б в Спасск – Дальненской дистанции СЦБ значительно сократилось время на проверку блоков, по сравнению со стендом СИ-СЦБ: блок С 37.5 ч/мин, блок В1 54,5 ч/мин, блок М1,М2, В2, ВД-62 79,5 ч/мин, блок М3 75,1 ч/мин, блок НМ1,НПМ – 69,НМIIАП 34.6 ч/мин ,блок НМIIП 35,5 ч/мин, блок НМIД, НПС, НН 32,7 ч/мин, блок НСС, НСОх2 – 24,1 ч/мин, блок ПСТ 86,8 ч/мин, блок СП-69 -86,2 ч/мин, блок УП,П 90,7 ч/мин. Можно сделать вывод, что внедрение данных норм ,и данного стенда позволяет уменьшить время на проверку блоков ЭЦ за счёт автоматизированного измерения сопротивления катушек реле, резисторов, проверки монтажа и электрических характеристик при контрольной проверке (приёмке).
4 Охрана труда и техника безопасности
Свет является естественным условием жизни человека, необходимым для здоровья и высокой производительности труда, основанной на работе зрительного анализатора, самого тонкого и универсального органа чувств. Обеспечивая непосредственную связь организма с окружающим миром, свет является сигнальным раздражителем для органа зрения и организма в целом: достаточное освещение действует тонизирующие, улучшает протекание основных процессов высшей нервной деятельности, стимулирует обменные и иммунобиологические процессы, оказывает влияние на формирование суточного ритма физиологических функций человека. Основная информация об окружающем мире – около 90% - поступает через зрительное восприятие. Именно поэтому гигиенически рациональное производственное освещение имеет огромное положительное значение.
-
Виды освещений
4.1.1 Рациональное освещение
Рациональное освещение помещении и рабочих мест - один важнейших элементов благоприятных условии труда. При правильном освещении повышается производительность труда, улучшаются условия безопасности, снижается утомляемость. При недостаточном освещении рабочий плохо видит окружающие предметы и плохо ориентируется в производственной обстановке. Успешное выполнение рабочих операций требует от него дополнительных усилий и большого зрительного напряжения. Неправильное и недостаточное освещение может привести к созданию опасных ситуаций. Наилучшие условия для полного зрительного восприятия создает солнечный свет.
4.1.2 Производственное освещение
Производственное освещение – это тип освещения, являющийся обязательным для всех производственных помещений и предназначенный для обеспечения нормального выполнения какой-либо деятельности, прохода людей, движения транспорта.
Основной задачей производственного освещения является поддержание на рабочем месте освещенности, соответствующей характеру зрительной работы. Увеличение освещенности рабочей поверхности улучшает видимость объектов за счет повышения их яркости, увеличивает скорость различения деталей. По данным международной комиссии по освещению, благодаря улучшению освещенности помещений можно увеличить эффективность работы сотрудников на 3-11%. Оптимально спроектированное и рационально выполненное промышленное освещение повышает эффективность профессиональной деятельности, работоспособность и безопасность труда. Производственное освещение бывает естественным и искусственным.
4.1.3 Естественное освещение
Источник естественного (дневного) освещения—солнечная радиация, т. е. поток лучистой энергии солнца, доходящей до земной поверхности в виде прямого и рассеянного светa. Естественное освещение является наиболее гигиеничным и предусматривается, как правило, для помещений, в которых постоянно пребывают люди. Если по условиям зрительной работы оно оказывается недостаточным, то используют совмещенное освещение.
Естественное освещение помещений подразделяется на боковое (через световые проемы в наружных стенах), верхнее (через фонари, световые проемы в покрытии, а тaкже через проемы в стенах перепада высот здания), комбинированное—сочетание верхнего и бокового освещения.
Систему естественного освещения выбирают с учетом следующих факторов:
-
назначения и принятого архитектурно-планировочного, объемно-пространственного и конструктивного решения зданий;
-
требований к естественному освещению помещений, вытекающих из особенностей технологической и зрительной работы;
-
климатических и светоклиматических особенностей места строительства здании;
-
экономичности естественного освещения.
4.1.4 Искусственное освещение
Искусственное освещение предусматривается в помещениях, в которых недостаточно естественного света, или для освещения помещения в часы суток, когда естественная освещенность отсутствует.
Искусственное освещение может быть общим (все производственные помещения освещаются однотипными светильниками, равномерно расположенными над освещаемой поверхностью и снабженными лампами одинаковой мощности) и комбинированным (к общему освещению добавляется местное освещение работах мест светильниками, находящимися у аппарата, станка, приборов и т. д.). Использование только местного освещения недопустимо, так как резкий контраст между ярко освещенными и неосвещенными участками утомляет глаза, замедляет процесс работы и может послужить причиной несчастных случаев аварий.
По функциональному назначению искусственное освещение подразделяется на рабочее, дежурное, аварийное. Рабочее освещение обязательно во всех помещениях и на освещаемых территориях для обеспечения нормальной работы людей и движения транспорта. Дежурное освещение включается во вне рабочее время.
4.1.5 Аварийное освещение
Аварийное освещение предусматривается для обеспечения минимальной освещенности в производственном помещении на случай внезапного отключения рабочего освещения.
В современных многопролетных одноэтажных зданиях без световых фонарей с одним боковым остеклением в дневное время суток применяют одновременно естественное и искусственное освещение (совмещенное освещение). Важно, чтобы оба вида освещения гармонировали одно с другим. Для искусственного освещения в этом случае целесообразно использовать люминесцентные лампы.
В современных осветительных установках, предназначенных для освещения производственных помещений, в качестве источников света применяют лампы накаливания, галогенные и газоразрядные.
Зрительный анализатор человека (глаза) воспринимает электромагнитные излучения в диапазоне длин волн l 0,38 – 0,76 мкм как видимый свет. Кванты света, обладая большой энергией, влияют на структуру и метаболизм клеток и тканей живых организмов: стимулируют дыхание, кровообращение, деятельность желез внутренней секреции и процессы роста, синтез витамина D и некоторых гормонов (серотонина – «гормона радости»), усвоение кальция, фосфора и других минеральных элементов. Наибольшая чувствительность зрения проявляется в желто–зеленой части спектра (l 0,55–0,58 мкм); длинные красные лучи (l 0,76 мкм) возбуждают нервную систему; более короткие синие, зеленые лучи действуют успокаивающе. Достаточное освещение обеспечивает безопасность, высокое качество и производительность труда, которая возрастает на 15–18%. При неблагоприятных условиях видения (недостаточной или значительно изменяющейся освещенности и т.п.) глаза человека приспосабливаются благодаря особым свойствам аккомодации и адаптации.
