Текст из файла (страница 5)

нет

нет

да

да

нет

да

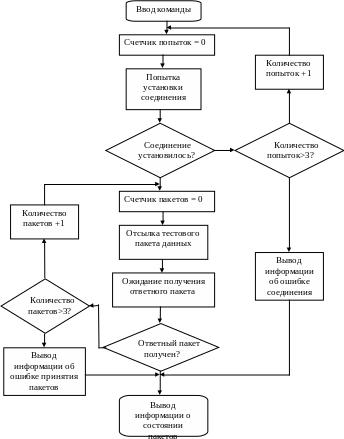

Рис.3.4. Алгоритм функции ping

Результаты проверки выводятся в виде сообщения командной строки.

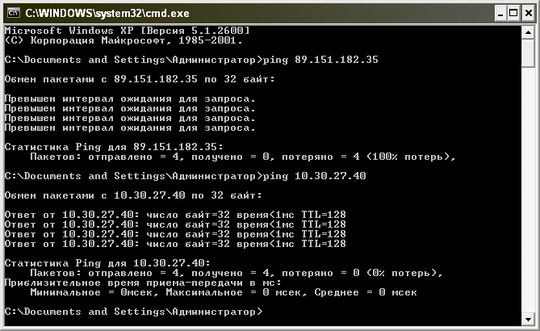

Рис.3.5. Пример консольной функции ping’a

Трассировка маршрута

«Тrасе» - (от англ. «шаг») последовательное действие. Трассировка (trouce route) - процедура получения информации о маршрутизаторах (узлах), через которые проходят пакеты к интересующему компьютеру. Позволяет обнаружить ошибки маршрутизации, а также то, к какому первичному провайдеру подключен хостинг - провайдер.

Получение IP-адреса хоста

Создание буфера для пакета

Запись адреса хоста в буфер

Переход к следующему хосту

Получение IP-адреса хоста

Сравнение адреса хоста с конечным

нет

да

Отсылка тестового пакета

нет

да нет

Рис.3.6. Алгоритм трассировки соединения

3.2. Реализация функций проверки сетевого доступа

Пингование

Ниже приводится полный исходный текст программы ping.

#include <winsock.h>

#define HOST_NAME "www.sources.ru" // Любое доменное имя

#define WINSOCK_VERSION 0x0101 // Версия сокета 1.1

#define NO_FLAGS 0 // Флаги не указываем

#define ICMP_ECHO 8 // An ICMP echo message

#define ICMP_ECHOREPLY 0 // An ICMP echo reply message

#define ICMP_HEADERSIZE 8

struct ip // Структура заголовка IP

{

BYTE ip_verlen; // Version and header length

BYTE ip_tos; // Type of service

WORD ip_len; // Total packet length

UINT ip_id; // Datagram identification

WORD ip_fragoff; // Fragment offset

BYTE ip_ttl; // Time to live

BYTE ip_proto; // Protocol

UINT ip_chksum; // Checksum

IN_ADDR ip_src_addr; // Source address

IN_ADDR ip_dst_addr; // Destination address

BYTE ip_data[1]; // Variable length data area

};

struct icmp // Структура заголовка ICMP

{

BYTE icmp_type; // Type of message

BYTE icmp_code; // Type "sub code" (zero for echos)

WORD icmp_cksum; // 1's complement checksum

HINSTANCE icmp_id; // Unique ID (the instance handle)

WORD icmp_seq; // Tracks multiple pings

BYTE icmp_data[1]; // The start of optional data

};

char szPingBuffer[100];

HINSTANCE hInstance;

WORD InternetChksum(LPWORD lpwIcmpData, WORD wDataLength)

{

long lSum; // Store the summation

WORD wOddByte; // Left over byte from the summation

WORD wAnswer; // The 1's complement checksum

lSum = 0L;

while (wDataLength > 1)

{

lSum += *lpwIcmpData++;

wDataLength -= 2;

}

// Handle the odd byte if necessary and make sure the top half is zero

if (wDataLength == 1)

{

wOddByte = 0;

*((LPBYTE) &wOddByte) = *(LPBYTE)lpwIcmpData; // One byte only

lSum += wOddByte;

}

// Add back the carry outs from the 16 bits to the low 16 bits

lSum = (lSum >> 16) + (lSum & 0xffff); // Add high-16 to low-16

lSum += (lSum >> 16); // Add carry

wAnswer = (WORD)~lSum; // 1's complement, then truncate

// to 16 bits

return(wAnswer);

}

BOOL DoPingOperation(HANDLE hInstance)

{

// Локальные переменные

int iPacketSize; // размер ICMP-пакета

int iHostAddrLength; // Длина адреса сетевого компьютера

int iIPHeadLength; // Длина заголовка IP-датаграммы

int iReceivedBytes; // Количество принятых байтов

int iSentBytes; // Количество посланных байтов

int nProtocol; // Номер протокола ICMP

int iSocketError; // Значение кода ошибки

PDWORD pdwTimeStamp; // Счетчик "тиков" при передаче

DWORD dwReturnTime; // Счетчик "тиков" при приеме

DWORD dwRoundTrip; // Счетчик "тиков" среднего времени пробега

// Структуры, описанные в WINSOCK.H

SOCKADDR_IN sockAddrLocal; // Структуры адреса сокета

SOCKADDR_IN sockAddrHost; //

SOCKET hSocket; // Дескриптор сокета

LPHOSTENT lpHostEntry; // Структура данных с

// информацией о сетевом компьютере

LPPROTOENT lpProtocolEntry; // Структура данных с информацией о протоколе

BYTE IcmpSendPacket[1024]; // Буфер для посылаемых данных

BYTE IcmpRecvPacket[4096]; // Буфер для принимаемых данных

struct icmp *pIcmpHeader; // Указатель на структуру ICMP

struct ip *pIpHeader; // Указатель на структуру-заголовок IP

LPSTR lpszHostName; // Указатель на удаленный сервер времени

lpszHostName = HOST_NAME;

if ((lpHostEntry = gethostbyname(HOST_NAME)) == NULL) {

wsprintf(szPingBuffer, "Could not get %s IP address.", (LPSTR)lpszHostName);

return(FALSE);

}

sockAddrLocal.sin_family = AF_INET;

sockAddrLocal.sin_addr = *((LPIN_ADDR) *lpHostEntry->h_addr_list);

// В случае простого сокета, необходимо указать протокол

if ((lpProtocolEntry = getprotobyname("icmp")) == NULL)

nProtocol = IPPROTO_ICMP;

else

nProtocol = lpProtocolEntry->p_proto;

// Создаем простой сокет и указываем ICMP в качестве протокола

if ((hSocket = socket(PF_INET, SOCK_RAW, nProtocol)) == INVALID_SOCKET)

{

wsprintf(szPingBuffer, "Could not create a RAW socket.");

return(FALSE);

}

pIcmpHeader = (struct icmp *) IcmpSendPacket; // Point at the data area

pIcmpHeader->icmp_type = ICMP_ECHO; // then fill in the data.

pIcmpHeader->icmp_code = 0; // Use the Sockman instance

pIcmpHeader->icmp_id = hInstance; // handle as a unique ID.

pIcmpHeader->icmp_seq = 0; // It's important to reset

pIcmpHeader->icmp_cksum = 0; // the checksum to zero.

//Значение счетчика "тиков" располагается в необязательной области данных

pdwTimeStamp = (PDWORD)&IcmpSendPacket[ICMP_HEADERSIZE];

*pdwTimeStamp = GetTickCount();

iPacketSize = ICMP_HEADERSIZE + sizeof(DWORD);

pIcmpHeader->icmp_cksum = InternetChksum((LPWORD)pIcmpHeader, iPacketSize);

if (pIcmpHeader->icmp_cksum !=0 )

{

iSentBytes = sendto(hSocket, (LPSTR) IcmpSendPacket, iPacketSize,

NO_FLAGS, (LPSOCKADDR) &sockAddrLocal, sizeof(sockAddrLocal));

if (iSentBytes == SOCKET_ERROR) {

closesocket(hSocket);

wsprintf(szPingBuffer,

"The sendto() function returned a socket error.");

return(FALSE);

}

if (iSentBytes != iPacketSize) {

closesocket(hSocket);

wsprintf(szPingBuffer,

"Wrong number of bytes sent: %d", iSentBytes);

return(FALSE);

}

iHostAddrLength = sizeof(sockAddrHost);

iReceivedBytes = recvfrom(hSocket, (LPSTR) IcmpRecvPacket,

sizeof(IcmpRecvPacket), NO_FLAGS, (LPSOCKADDR) &sockAddrHost,

&iHostAddrLength);

}

else {

closesocket(hSocket);

wsprintf(szPingBuffer, "Checksum computation error! Result was zero!");

return(FALSE);

}

closesocket(hSocket);

if (iReceivedBytes == SOCKET_ERROR) {

iSocketError = WSAGetLastError();

if (iSocketError == 10004) {

wsprintf(szPingBuffer,

"Ping operation for %s was cancelled.",

(LPSTR)lpszHostName);

dwRoundTrip = 0;

return(TRUE);

}

else {

wsprintf(szPingBuffer,

"Socket Error from recvfrom(): %d", iSocketError);

return(FALSE);

}

}

dwReturnTime = GetTickCount();

dwRoundTrip = dwReturnTime - *pdwTimeStamp;

// Указываем на IP-заголовок принятого пакета

pIpHeader = (struct ip *)IcmpRecvPacket;

// Извлекаем биты 4-7 и преобразуем количество З2-битных слов в количество байтов

iIPHeadLength = (pIpHeader->ip_verlen >> 4) << 2;

// Проверяем длину, чтобы удостовериться, что ICMP-заголовок принят

if (iReceivedBytes < iIPHeadLength + ICMP_HEADERSIZE) {

wsprintf(szPingBuffer, "Received packet was too short.");

return(FALSE);

}

// Указываем на ICMP-сообщение, следующее сразу за IP-заголовком

pIcmpHeader = (struct icmp *) (IcmpRecvPacket + iIPHeadLength);

// Проверяем, что был принят именно "эхо"-ответ

if (pIcmpHeader->icmp_type != ICMP_ECHOREPLY) {

wsprintf(szPingBuffer,

"Received packet was not an echo reply to your ping.");

return(FALSE);

}

// Проверяем, принадлежит ли этот пакет нашей программе

if (pIcmpHeader->icmp_id != (HINSTANCE)hInstance) {

wsprintf(szPingBuffer,

"Received packet was not sent by this program.");

return(FALSE);

}

//Этот пакет был послан нашей программой. Обратите

// внимание на IP-адрес и имя удаленного компьютера,

// пославшего "эхо"-ответ

lstrcpy(lpszHostName, (LPSTR)lpHostEntry->h_name);

wsprintf(szPingBuffer,

"Round-trip travel time to %s [%s] was %d milliseconds.",

(LPSTR)lpszHostName, (LPSTR)inet_ntoa(sockAddrHost.sin_addr),

dwRoundTrip);

return(TRUE);

}

void main ()

{

WSADATA wsaData;

WSAStartup(WINSOCK_VERSION, &wsaData);

DoPingOperation(hInstance);

MessageBox(NULL, szPingBuffer, "www.sources.ru", MB_OK|MB_ICONSTOP);

WSACleanup();

}

Трассировка маршрута

#include <Iphlpapi.h> //Данную библиотеку необходимо включить ранее IcmpAPI.h т.к. там обьявлены нужные структуры

#include <IcmpAPI.h>

#define MAX_TTL 30

//Трассировка

int TraccertHost(LPSTR szHost,HWND hwLog)

{

long uTimeoutSec=4;

HINSTANCE hIcmp; // LoadLibrary() хэндл ICMP.DLL
