окружающей источник шума и проходящей через расчетную точку;
В - постоянная помещения (м2), определяемая из соотношения В1000
* m , где В1000 - постоянная помещения на эталонной частоте 1000 Гц,
устанавливаемая из таблицы в зависимости от объема помещения V, m –частотный множитель, определяемый в зависимости от объема помещения по таблице;
Li - уровень звуковой мощности i-го источника шума, дБ;
-коэффициент, учитывающий влияние ближнего акустического поля, принимаемый в зависимости от отношения к максимальным габаритным размерам источника шума lмах.
Рассчитаем уровень звукового давления в операторной ЭВМ (см. рис.5.1):

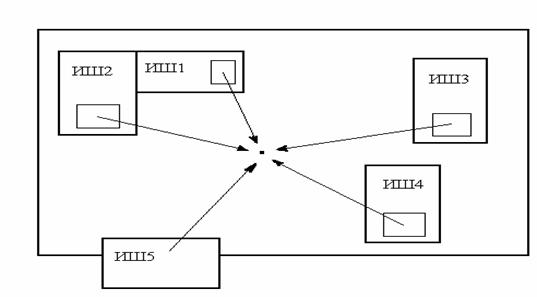

рис.5.1. План помещения с расстановкой источников шума
Исходные данные
V = 60
В1000 = 10
m = 0.75
В = 7.5
Таблица 5.1.
Расчеты уровня звукового давления
| №ИШ | L | lмах | R | r/ lмах | Ф | c | S | |
| 1 | 20 | 0.45 | 0.5 | 1.1 | 2 | 100 | 2.8 | 1.570795 |
| 2 | 5 | 0.45 | 1 | 2.2 | 2 | 3.2 | 1.05 | 6.28318 |
| 3 | 15 | 0.45 | 2.5 | 5.6 | 2 | 31.6 | 1 | 39.26988 |
| 4 | 5 | 0.45 | 3.5 | 7.8 | 2 | 3.2 | 1 | 76.96986 |
| 5 | 35 | 0.6 | 5 | 8.3 | 2 | 3162.3 | 1 | 1570795 |
Подставляя исходные данные в формулу (1) получаем результат :
L = 32,92 дБ.
Вывод : в данном помещении уровень звукового давления не превышает норм установленных в соответствии с ГОСТом 12.1.036-81 "Шум. Общие требования безопасности".
5.4.Расчёт искусственного освещения в операторной ЭВМ
При проектировании промышленных объектов приходится иметь дело с выбором освещения промышленных площадок. Выбор ламп и светильников производится на основании обеспечения нормативной освещенности рабочих мест при минимальных капитальных и эксплуатационных затратах. Расчёт искусственного освещения сводится к определению числа светильников:
, (2)
Е - нормируемая освещенность, Лк.(для нашего случая »300)
(выбирается из таблиц);
k3 - коэффициент запаса » 1.3;
А - площадь пола, м2 (=50 м2);
z - коэффициент, учитывающий неравномерность освещенности
(Для ламп накаливания =1.5, для люминесцентных =1.1.);
- количество ламп в одном светильнике (=2);
- световой поток лампы (Для ламп ЛБ-40 = 3000 лм.);
- коэффициент использования светильников. Определяется по индексу помещения:
, (3)
а - ширина помещения, м;
b - длина помещения, м;
h - высота подвеса светильников над рабочей поверхностью, м.
Принимая, что а=5 м., b=10 м., h=2 м., вычисляем
=1.66. Теперь по таблице соответствия определяем, что
Uсв=0.33.
Подставляя все необходимые данные получаем:
Nсв = 300*1.3*50*1.1 / 2*3000*0.33 » 10 , (4)
Таким образом, получаем, что для освещения нашего помещения необходимо 10 светильников, по 2 лампы марки ЛБ-40 в каждом.

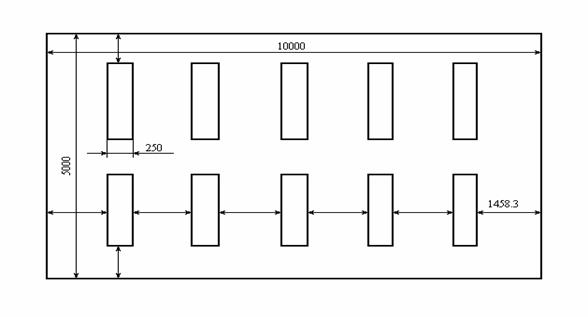

Рис.5.2.Схема расположения светильников в помещении
5.5.Выводы по главе
В результате правильного расчёта освещения, у операторов ЭВМ
уменьшается риск профессиональных заболеваний (в основном потеря зрения), утомлённость и как следствие - повышается производительность труда.
Полностью безопасных и безвредных производств не существует. Однако задача охраны труда – свести к минимуму вероятность несчастного случая или заболевания работающего с одновременным обеспечением комфортных условий при максимальной производительности труда.
ЗАКЛЮЧЕНИЕ
В ходе разработки модуля банковской информационной системы на базе технологии «клиент-сервер» достигнуты основные цели, поставленные перед началом проектирования.
Были разработаны интерфейс программного модуля, алгоритмы диагностики сетевых подключений и реализация информационной базы данных банка посредством ODBC - драйвера.
В ходе выполнения дипломной работы были выполнены следующие задачи:
- исследована структура и функции БИС «Клиент-Сбербанк»;
- выявлены недостатки системы;
- разработан список требований к проектируемому модулю БИС;
- выполнена программная реализация модуля.
Внедряемый модуль позволяет:
- снизить затраты на сопровождение БИС «Клиент-Сбербанк»;
- уменьшить количество звонков на операторный пункт БИС путем локального устранения неполадок системы;
- сократить нагрузку серверного оборудования БИС посредством устранения очередей соединения с сервером.
В дальнейшем планируется осуществить след. функции модуля:
- операторская часть, позволяющая осуществлять контроль за соединениями клиентских рабочих мест;
- получение и отправка служебной информации в банк (график работы БИС, служебные записки);
- обновление справочников и интерфейса программы.
Открытая архитектура и возможности расширения программного обеспечения позволяют без больших доработок интегрировать разработанный модуль в банковскую информационную систему.
