С учётом того, что разработка велась в течении 4-х месяцев амортизационные отчисления за данный период составляют:
Sa/4мес = 466*4 = 1864 руб./4мес.
7. 3.4 Прочие денежные расходы
Величина прочих денежных расходов рассчитывается в процентном соотношении от объема заработной платы инженерно-технических работников и составляет 25% ее величины:
Пр=(332355+1661) * 0,25=83504
7. 3.5 Смета затрат на разработку интерфейса пользователя
Смета затрат на разработку на разработку интерфейса пользователя представлена в таблице 7.6.
Таблица 7.6. Смета затрат на проведение работ по созданию интерфейса пользователя
| № п/п | Статьи расходов | Сумма, руб. |
| | Затраты на материалы, используемые на стадии выполнения ОКР | 1661 |
| | Основная заработная плата разработчиков | 265884 |
| | Дополнительная заработная плата | 66471 |
| | Затраты на страховые взносы (30% от основной и дополнительной заработной платы ИТР) | 99706 |
| | Амортизация | 1864 |
| | Прочие денежные расходы (25% от основной заработной платы разработчиков проекта) | 83504 |
| ИТОГО: | 519090 | |
7.4 Выводы
7.4.1. В результате расчета была определена группа технических работников в количестве 3 человек: ведущий инженер, 2 инженера программиста.
7.4.2. Рассчитано количество дней на выполнение каждого этапа проектирования модуля АИСУ «Университет» отдел аспирантуры. Общее количество дней затраченных на выполнение проекта равно 90 рабочих дней, трудоемкость – 132 рабочих дней.
7.4.3. Построено дерево целей с указанием этапов проектирования и исполнителей.
7.4.4.Расчитан фонд оплаты труда – 332355 руб.
7.4.5. Составлена смета затрат на проведение работ по разработке программного обеспечения. Всего затраты составляют - 519090 руб.
8 Безопасность и экологичность проектных решений
8.1 Цель и решаемые задачи
В данном дипломном проекте разрабатывается модуль АИСУ «Абитуриент» для отдела аспирантуры, предназначенная для регистрации и ведения личных дел аспирантов, которые посещают мероприятия направленные на ознакомление с процессом обучения в Московском государственном открытом университете им. В.С. Черномырдина (МГОУ им. В.С. Черномырдина). Так как ПЭВМ служит для выполнения должностных обязанностей сотрудников (операторов), по-этому целесообразно рассмотреть вопросы, связанные с обеспечением безопасности труда и сохранением работоспособности персонала именно при работе с ПЭВМ. В данном разделе будут освещены воздействия вредных и опасных факторов производственной среды. Также будут приведены пути решения этих проблем, стандарты и рекомендации по нормированию.
8.2 Опасные и вредные факторы при работе с ПЭВМ
При работе с ПЭВМ могут возникнуть потенциально опасные и вредные факторы, воздействие которых на организм человека может принести ему вред и привести к травматизму.
Основные факторы с возможными последствиями изложены в ГОСТ 12.1.003-74/80 и сведены в таблицу 1.
Таблица 1. Основные опасные и вредные факторы.
| № | Наименование фактора | Факторы, влияющие на человека |
| 1 | 2 | 3 |
| 1 | Повышенное значение напряжения электрической цепи | Электротравма |
| 2 | Электрическая дуга | Ожоги, пожар |
| 3 | Повышенная напряженность электрического поля и электромагнитного излучения | Нарушение ЦНС, и сердечно-сосудистой системы, утомляемость, раздражительность, помутнение хрусталика |
| 4 | Повышенный уровень статического электричества | Пожар, взрыв, электрический удар |
| 5 | Повышенная или пониженная температура воздуха, влажность, подвижность воздуха рабочей зоны | Перегрев или переохлаждение организма |
| 6 | Неудовлетворительная освещенность рабочей зоны | Утомляемость, дискомфорт, опасность травматизма, ухудшение зрения |
| 7 | Повышенный уровень шума | Нервно-психическая перегрузка, заболевания органов слуха |
| 8 | Монотонность труда | Нервно-психическая перегрузка |
| 9 | Умственное перенапряжение | Изменение функционального состояния ЦНС |
| 10 | Повышение уровня химических веществ | Раздражающе действует на ЦНС, блокирование гемоглобина, нарушение тканевого дыхания, общетоксическое, канцерогенное действие на организм человека |
8.3 Характеристика объекта исследования
В данном разделе дипломного проекта я освещаю основные вопросы техники безопасности труда и экологии при работе с разрабатываемого модуля АИСУ «Университет» для отдела сотрудников данного отдела.
При разработке проекта необходимо предусмотреть мероприятия по обеспечению безопасности и жизнедеятельности. Главным объектом при разработке модулей системы регистрации является рабочее место оператора, где выполняются работы, связанные с регистрацией и ведением личных дел аспирантов, подготовкой статистической документации и рассылкой сообщений на зарегистрированные адреса.
Так как пользователи (операторы) в процессе работы значительное время будут проводить за ПЭВМ то актуально выбрать предметом исследования, для обеспечения безопасных и экологических условий труда пользователей, вредные факторы воздействия ПЭВМ на человека.
Для разработки модулей системы регистрации в моей квалификационной работе я использую следующую конфигурацию оборудования:
Системный блок типа: процессор – Intel Core2Duo 2.66 ГГц, OЗУ-2Gb, HDD-160 Гб, материнская плата на чипсете Intel G41, DVD-Rom, интегрированная звуковая карта (общее количество системных блоков – 3 шт.), оснащенных мониторами LCD Benq E2220HD 22’’ (общее количество мониторов – 4 шт.).
В рабочем помещении оператора находится все необходимое для рабочего процесса оборудование: 3 персональных компьютера и 1 сетевой лазерный принтер HP LaserJet 1018. Также в помещении установлен сканер HP ScanJet 8200. Именно это оборудование может служить источником возникновения вредных и опасных факторов.
Требование к ПЭВМ:
Корпус ПЭВМ, клавиатура и другие блоки и устройства ПЭВМ должны иметь матовую поверхность одного цвета с коэффициентом отражения 0,4 - 0,6 и не иметь блестящих деталей, способных создавать блики. На лицевой стороне корпуса не рекомендуется располагать органы управления, маркировку, какие-либо вспомогательные надписи и обозначения. При необходимости расположения органов управления на лицевой панели они должны закрываться крышкой или быть утоплены в корпусе.
8.4 Мероприятия по безопасности труда и сохранению работоспособности
8.4.1 Обеспечение требований эргономики и технической эстетики
8.4.1.1 Планировка помещения и размещение оборудования
Помещения для ПЭВМ, в том числе помещения для работы с дисплеями, размещать в подвалах не допускается. Дверные проходы внутренних помещений вычислительных центров должны быть без порогов. При разных уровнях пола соседних помещений и местах перехода должны быть устроены наклонные плоскости (пандусы) с углом наклона не более 30 градусов.

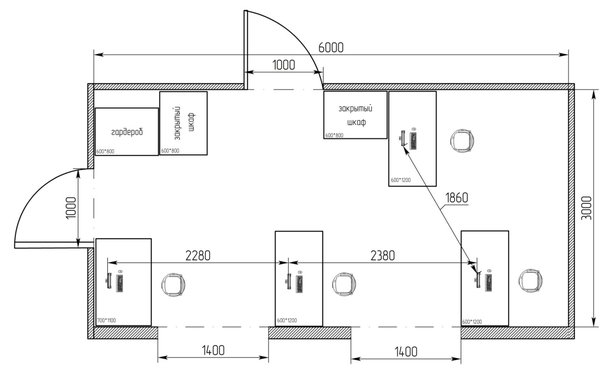

На рис.1 показана существующая планировка помещения, в котором планируется использовать разрабатываемое программное обеспечение, и размещение оборудования.
Рисунок 8.1- Планировка помещения и размещение оборудования.
ПЭВМ устанавливаются и размещаются в соответствии с требованиями технических условий заводов-изготовителей. При размещении рабочих мест с ПЭВМ расстояние между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора), должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов - не менее 1,2 м.
При проведении сравнительного анализа приведенной планировки помещения и размещения оборудования на рис.1 с нормативными требованиями выявлены значительные отклонении от норм при размещении оборудования, а именно, расстояния между боковыми поверхностями видеомониторов менее 1,2 м.
Влияние вредных электромагнитных излучений уменьшается за счет удаления их источников от оператора и установкой защитного экрана на монитор ПЭВМ.
Влияние загазованности, запыленности и вредных паров, выделяемых изоляцией установки, устраняется за счет правильного размещения оборудования, обеспечивающего хорошую естественную вентиляцию.
В кабинете имеется 2 окна, 5 столов, шкафы, стулья и компьютеры. Рассчитаем удельную площадь Пуд помещения, приходящиеся на одного человека по формуле:
где Пп - площадь помещения;
По - площадь, занятая крупногабаритным оборудованием и мебелью;
число человек, одновременно работающих в помещении.
В соответствии с СанПиН 2.2.2/2.4.1340-03, площадь на одно рабочее место пользователей ПЭВМ на базе электронно-лучевой трубки (ЭЛТ) должна составлять не менее 6
(при продолжительности работы менее 4 часов в день – 4,5 ), на базе жидкокристаллических мониторов - 4,5 .
Удельная площадь кабинета Пуд = 3 на одного человека. Следовательно, нормативные требования СанПиН 2.2.2./2.4.1340-03 не сходятся с нашими расчетами.
После проведения анализа данной планировки помещения и размещение оборудования сделан вывод, что помещение используется нерационально и размещение оборудования не соответствует нормативным требованиям. Разработана другая планировка помещения и иное размещение оборудование, соответствующие нормативным требованиям.

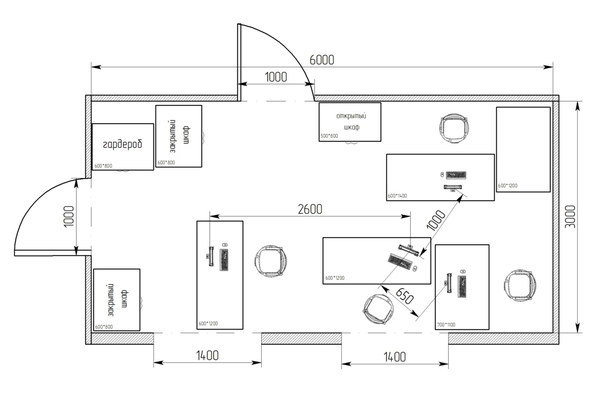

Планировка и размещение рабочих мест отвечающих гигиеническим и нормативным требованиям приведена на рис.2.
Рисунок 8.2 - Планировка и размещение рабочих мест.
Данная планировка и размещение оборудования соответствует нормативным требованиям, предъявляемым к размещению оборудования на рабочих местах.
