СОДЕРЖАНИЕ

Данная работа проведена согласно отраслевому стандарту ОСТ4ГО.010.036

1. Обоснование и выбор типовых конструктивно-технологических решений.

   1. Исходные данные и основные соотношения.

      1. Исходными данными для расчёта обоснования основных конструктивно-технологических решений при разработке аппаратуры на микросхемах являются:

1. назначение аппаратуры: стационарное;

2. исходное количество эквивалентных вентилей, необходимое для построения аппаратуры: N_а.и. = 2 000 эквивалентных вентилей;

3. серии микросхем широкого применения и их уровень интеграции на момент разработки аппаратуры: J₁ = 16, J₂ = 32 эквивалентных вентилей;

4. базовая технология изготовления микросборок: толстоплёночная;

5. варианты конструкции аппаратуры: разъёмная, кассетная и книжная;

6. число лет, в течение которых должна эксплуатироваться аппаратура до морального износа второго рода: Т_д = 3 года;

7. коэффициент эксплуатации аппаратуры: ω = 0,9;

8. вероятность безотказной работы аппаратуры в конце срока эксплуатации: W = 0,91;

9. серийность аппаратуры: З = 10⁴ шт;

10. необходимость дублирования аппаратуры: да;

11. затраты на эксплуатацию: одного грамма массы – 2∙10^-5, одного дециметра кубического – 1,5∙10^-5, одного вольт-ампера мощности источника питания – 2∙10^-5;

12. устойчивость к механическим воздействиям: по назначению;

13. характеристики окружающей среды: относительная влажность – 60%, температура среды – 25ºС, высота над уровнем моря – 5 000 м.

1. В результате расчёта получим обоснования следующих решений:

1. выбора оптимального уровня интеграции микросхем широкого применения и микросборок;

2. выбора технологии изготовления микросборок;

3. выбора варианта конструкции аппаратуры;

4. возможности реализации аппаратуры при условиях ограничений объёма, массы и затрат для разрабатываемой аппаратуры, заданных в технических требованиях.

1. Целью расчёта обоснования основных конструктивно-технологических решений является определение интегрального показателя качества (технико-экономической эффективности) аппаратуры и его максимизация.

2. Интегральный показатель качества аппаратуры в условных единицах, характеризующихся произведением часов на эквивалентные вентили, отнесенные к единицам стоимости, определяется по формуле:

где: З – затраты на обеспечение функционирования аппаратуры, ед.ст.;

8760 – среднее число часов в году.

Показатели числителя выражения (1) задаются разработчику, показатель знаменателя определяется разработчиком в процессе расчета. Следовательно, выражение (1) может быть максимизировано только путем минимизации затрат.

1. Затраты на обеспечение функционирования аппаратуры определяются по формуле:

где: З_к – капитальные вложения, ед.ст.;

Е_н – нормативный коэффициент эффективности капитальных вложений, равный 0,12;

З_т – текущие затраты, ед.ст.

1. Капитальные вложения определяются по формуле:

где: З_р – затраты на разработку аппаратуры, ед.ст.;

З_п – затраты на производство аппаратуры, прогнозируемые в виде оптовых цен, ед.ст.

1. Текущие затраты определяются по формуле:

где: З_э.V – затраты на эксплуатацию объёма аппаратуры, ед.ст.;

З_э.G – затраты на эксплуатацию массы аппаратуры, ед.ст.;

З_э.P – затраты на эксплуатацию источников питания аппаратуры, ед.ст.;

З_зип – затраты на комплект запасных элементов, ед.ст.

1. Совокупность значений интегральных показателей качества аппаратуры для различных уровней интеграции применяемых микросхем графически интерполируется функцией цели. На одном чертеже строится семейство кривых функций цели для различных конструкций аппаратуры и для различных технологий изготовления микросхем. Максимум верхней кривой семейства кривых функций цели соответствует оптимальному уровню интеграции применяемых в разрабатываемой аппаратуре микросхем.

1. Алгоритм расчёта интегрального показателя качества аппаратуры.

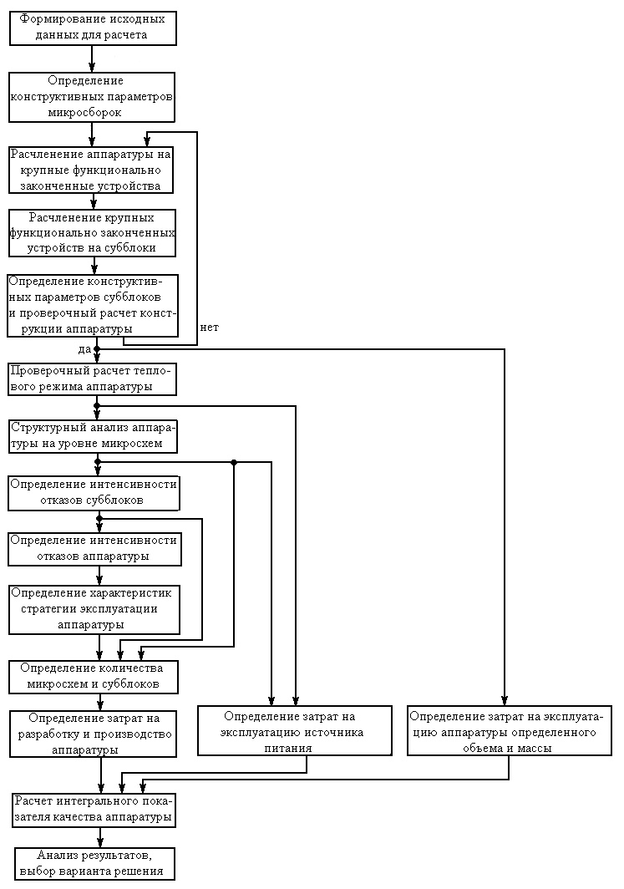

   1. Блок-схема алгоритма расчёта интегрального показателя качества аппаратуры приведена на черт.1.

   2. Значения и варианты исходных данных для расчёта интегрального показателя качества аппаратуры формируются на основе набора исходных данных алгоритма.

   3. По значениям и вариантам исходных данных расчёта определяются конструктивные параметры микросборок.

   4. Исходя из значений и вариантов исходных данных расчёта, с учётом конструктивных параметров микросборок, производится расчленение аппаратуры на крупные функционально законченные устройства типа устройства управления, устройства ввода-вывода информации, арифметического устройства и так далее.

   5. Используя показатели технической сложности крупных функционально законченных устройств, производят расчленение устройств на субблоки.

   6. Определение конструктивных параметров субблоков и проверочный расчёт конструкции аппаратуры. При отрицательном результате проверочного расчёта необходимо вернуться к п.1.2.4.

   7. По конструктивным и электрическим параметрам аппаратуры производится проверочный расчёт теплового режима блока и выбирается способ его охлаждения.

   8. Если проверочные расчёты дают положительный ответ, то, на основе результатов расчленения крупных функционально законченных устройств на субблоки, производится структурный анализ аппаратуры на уровне микросхем. В результате структурного анализа определяется число микросхем широкого применения и микросборок в каждом субблоке.

   9. По результатам структурного анализа аппаратуры и данным о надёжности микросхем определяется надёжность субблоков.

   10. Исходя из данных о надёжности субблоков, определяется надёжность аппаратуры.

   11. Используя данные о надёжности аппаратуры, определяются характеристики стратегии её эксплуатации: число профилактических осмотров, число замен субблоков при профилактических осмотрах, число полных замен аппаратуры в течение времени ее эксплуатации.

   12. Структурный состав аппаратуры на уровне микросхем, надёжность субблоков и характеристики стратегии эксплуатации используются для определения количества микросхем и субблоков, необходимых для эксплуатации аппаратуры.

Блок-схема алгоритма расчета интегрального показателя качества аппаратуры

Черт.1

1. В соответствии с количеством микросхем и субблоков, необходимых для эксплуатации аппаратуры, определяются затраты на разработку и производство этой аппаратуры.

2. По конструктивным параметрам аппаратуры определяются затраты на эксплуатацию аппаратуры определенной массы и объёма.

3. На основании структурного анализа аппаратуры на уровне микросхем определяются затраты на эксплуатацию источников питания.

4. Исходя из затрат на разработку и производство аппаратуры, затрат на эксплуатацию аппаратуры определенной массы и объёма, затрат на эксплуатацию источника питания определяется интегральный показатель качества аппаратуры на микросхемах.

5. Результаты расчётов интерполируются функцией цели, максимум которой позволяет произвести выбор оптимального варианта аппаратуры.

1. Определение конструктивных параметров микросборок.

Определение конструктивных параметров микросборок проводилось на курсе «Интегральные устройства радиоэлектроники» и в данной работе не проводятся.

1. Определение конструктивных параметров аппаратуры.

   1. Расчленение аппаратуры на крупные функционально законченные части.

      1. Количество эквивалентных вентилей, определяющее показатель технической сложности аппаратуры определяем по формуле: J₁:

1. Количество эквивалентных вентилей, определяющее показатель технической сложности аппаратуры, делим на части, соответствующие крупным функционально законченным устройствам: N_а.у.а. – 40% от N_а, N_а.у.у. – 30% от N_а, N_а.у.в. – 30% от N_а. Получаем:

для J₁: N_а.у.а. = 838; N_а.у.у. = 629; N_а.у.в. = 629;
