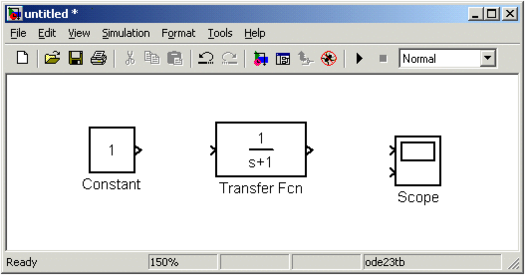

Рис 4.2. Окно модели, содержащее блоки

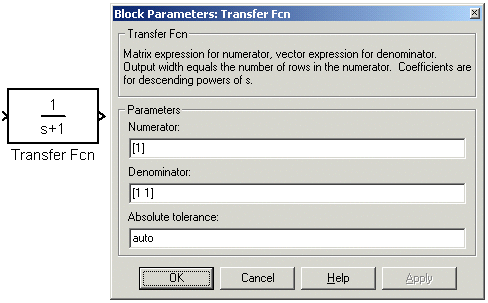

Рис 4.3. Блок, моделирующий передаточную функцию и окно редактирования параметров блока

• Далее, если это требуется, нужно изменить параметры блока, установленные программой “по умолчанию”. Для этого необходимо дважды щелкнуть левой клавишей “мыши”, указав курсором на изображение блока. Откроется окно редактирования параметров данного блока. При задании численных параметров следует иметь в виду, что в качестве десятичного разделителя должна использоваться точка, а не запятая. После внесения изменений нужно закрыть окно кнопкой OK. На рис.4.3 в качестве примера показаны блок, моделирующий передаточную функцию и окно редактирования параметров данного блока.

• После установки на схеме всех блоков из требуемых библиотек нужно выполнить соединение элементов схемы. Для соединения блоков необходимо указать курсором на “выход” блока, а затем, нажать и, не отпуская левую клавишу “мыши”, провести линию к входу другого блока. После чего отпустить клавишу. В случае правильного соединения изображение стрелки на входе блока изменяет цвет. Для создания точки разветвления в соединительной линии нужно подвести курсор к предполагаемому узлу и, нажав правую клавишу “мыши”, протянуть линию. Для удаления линии требуется выбрать линию (так же, как это выполняется для блока), а затем нажать клавишу Delete на клавиатуре. Схема модели, в которой выполнены соединения между блоками, показана на Рис. 4.4.

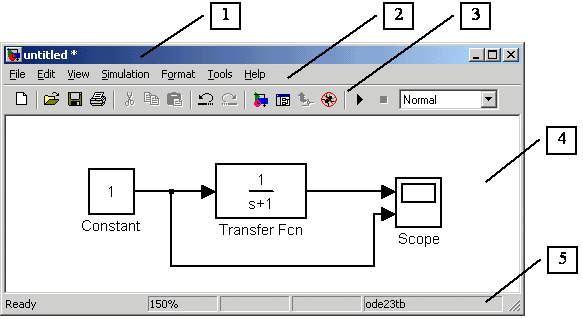

Рис 4.4. Схема модели

• После составления расчетной схемы необходимо сохранить ее в виде файла на диске, выбрав пункт меню File/Save As... в окне схемы и указав папку и имя файла. Следует иметь в виду, что имя файла не должно превышать 32 символов, должно начинаться с буквы и не может содержать символы кириллицы и спецсимволы. Это же требование относится и к пути файла (к тем папкам, в которых сохраняется файл). При последующем редактировании схемы можно пользоваться пунктом меню Fille/Save. При повторных запусках программы SIMULINK загрузка схемы осуществляется с помощью меню File/Open... в окне обозревателя библиотеки или из основного окна MATLAB.

5. Окно модели

Окно модели содержит следующие элементы (см. рис. 4.4):

1. Заголовок, с названием окна. Вновь созданному окну присваивается имя Untitled с соответствующим номером.

2. Меню с командами File, Edit, View и т.д.

3. Панель инструментов.

4. Окно для создания схемы модели.

5. Строка состояния, содержащая информацию о текущем состоянии модели.

Меню окна содержит команды для редактирования модели, ее настройки и управления процессом расчета, работы файлами и т.п.:

• File (Файл) — Работа с файлами моделей.

• Edit (Редактирование) — Изменение модели и поиск блоков.

• View (Вид) — Управление показом элементов интерфейса.

• Simulation (Моделирование) — Задание настроек для моделирования и управление процессом расчета.

• Format (Форматирование) — Изменение внешнего вида блоков и модели в целом.

• Tools (Инструментальные средства) — Применение специальных средств для работы с моделью (отладчик, линейный анализ и т.п.)

• Help (Справка) — Вывод окон справочной системы.

Полный список команд меню окна модели приведен в Приложении 2.

Для работы с моделью можно также использовать кнопки на панели инструментов (Рис.5.1).

Рис 5.1. Панель инструментов окна модели

Кнопки панели инструментов имеют следующее назначение:

1. New Model — Открыть новое (пустое) окно модели.

2. Open Model — Открыть существующий mdl-файл.

3. Save Model — Сохранить mdl-файл на диске.

4. Print Model — Вывод на печать блок-диаграммы модели.

5. Cut — Вырезать выделенную часть модели в буфер промежуточного хранения.

6. Copy — Скопировать выделенную часть модели в буфер промежуточного хранения.

7. Paste — Вставить в окно модели содержимое буфера промежуточного хранения.

8. Undo — Отменить предыдущую операцию редактирования.

9. Redo — Восстановить результат отмененной операции редактирования.

10. Library Browser — Открыть окно обозревателя библиотек.

11. Toggle Model Browser — Открыть окно обозревателя модели.

12. Go to parent system — Переход из подсистемы в систему высшего уровня иерархии (“родительскую систему”). Команда доступна только, если открыта подсистема.

13. Debug — Запуск отладчика модели.

14. Start/Pause/Continue Simulation — Запуск модели на исполнение (команда Start); после запуска модели на изображении кнопки выводится символ , и ей соответствует уже команда Pause (Приостановить моделирование); для возобновления моделирования следует щелкнуть по той же кнопке, поскольку в режиме паузы ей соответствует команда Continue (Продолжить).

15. Stop — Закончить моделирование. Кнопка становится доступной после начала моделирования, а также после выполнения команды Pause.

16. Normal/Accelerator — Обычный/Ускоренный режим расчета. Инструмент доступен, если установлено приложение Simulink Performance Tool.

В нижней части окна модели находится строка состояния, в которой отображаются краткие комментарии к кнопкам панели инструментов, а также к пунктам меню, когда указатель мыши находится над соответствующим элементом интерфейса. Это же текстовое поле используется и для индикации состояния Simulink: Ready (Готов) или Running (Выполнение). В строке состояния отображаются также:

• масштаб отображения блок-диаграммы (в процентах, исходное значение равно 100%),

• индикатор степени завершенности сеанса моделирования (появляется после запуска модели),

• текущее значения модельного времени (выводится также только после запуска модели),

• используемый алгоритм расчета состояний модели (метод решения).

6. Основные приемы подготовки и редактирования модели

6.1. Добавление текстовых надписей

Для повышения наглядности модели удобно использовать текстовые надписи. Для создания надписи нужно указать мышью место надписи и дважды щелкнуть левой клавишей мыши. После этого появится прямоугольная рамка с курсором ввода. Аналогичным образом можно изменить и подписи к блокам моделей. На рис. 6.1 показаны текстовая надпись и изменение надписи в блоке передаточной функции. Следует иметь в виду, что рассматриваемая версия программы (Simulink 4) не адаптирована к использованию кириллических шрифтов, и применение их может иметь самые разные последствия: - отображение надписей в нечитаемом виде, обрезание надписей, сообщения об ошибках, а также невозможность открыть модель после ее сохранения. Поэтому, применение надписей на русском языке для текущей версии Simulink крайне нежелательно.

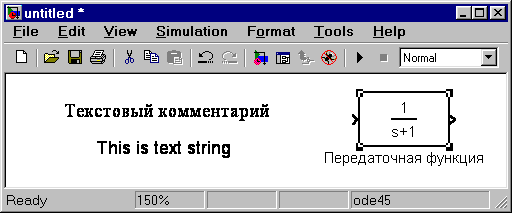

Рис 6.1. Текстовая надпись и изменение надписи в Transfer Function

6.2. Выделение объектов

Для выполнения какого-либо действия с элементом модели (блоком, соединительной линией, надписью) этот элемент необходимо сначала выделить.

Выделение объектов проще всего осуществляется мышью. Для этого необходимо установить курсор мыши на нужном объекте и щелкнуть левой клавишей мыши. Произойдет выделение объекта. Об этом будут свидетельствовать маркеры по углам объекта (см. рис. 6.1). Можно также выделить несколько объектов. Для этого надо установить курсор мыши вблизи группы объектов, нажать левую клавишу мыши и, не отпуская ее, начать перемещать мышь. Появится пунктирная рамка, размеры которой будут изменяться при перемещении мыши. Все охваченные рамкой объекты становятся выделенными. Выделить все объекты также можно, используя команду Edit/Select All. После выделения объекта его можно копировать или перемещать в буфер промежуточного хранения, извлекать из буфера, а также удалять, используя стандартные приемы работы в Windows-программах.

6.3. Копирование и перемещение объектов в буфер промежуточного хранения

Для копирования объекта в буфер его необходимо предварительно выделить, а затем выполнить команду Edit/Copy или воспользоваться инструментом на панели инструментов.

Для вырезания объекта в буфер его необходимо предварительно выделить, а затем выполнить команду Edit/Cut или воспользоваться инструментом на панели инструментов. При выполнении данных операций следует иметь в виду, что объекты помещаются в собственный буфер MATLAB и недоступны из других приложений. Использование команды Edit/Copy model to Clipboard позволяет поместить графическое изображение модели в буфер Windows и, соответственно, делает его доступным для остальных программ.

Копирование можно выполнить и таким образом: нажать правую клавишу мыши, и, не отпуская ее, переместить объект. При этом будет создана копия объекта, которую можно переместить в необходимое место.

6.4. Вставка объектов из буфера промежуточного хранения

Для вставки объекта из буфера необходимо предварительно указать место вставки, щелкнув левой клавишей мыши в предполагаемом месте вставки, а затем выполнить команду Edit/Paste или воспользоваться инструментом на панели инструментов.

6.5. Удаление объектов

Для удаления объекта его необходимо предварительно выделить, а затем выполнить команду Edit/Clear или воспользоваться клавишей Delete на клавиатуре. Следует учесть, что команда Clear удаляет блок без помещения его в буфер обмена. Однако эту операцию можно отменить командой меню File/Undo.

6.6. Соединение блоков

Для соединения блоков необходимо сначала установить курсор мыши на выходной порт одного из блоков. Курсор при этом превратится в большой крест из тонких линий (Рис. 6.2).

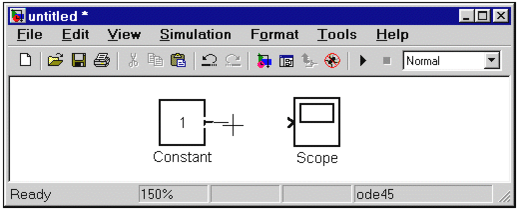

Рис 6.2. Начало создания соединения

Держа нажатой левую кнопку мыши, нужно переместить курсор к входному порту нужного блока. Курсор мыши примет вид креста из тонких сдвоенных линий (Рис. 6.3). После создания линии необходимо отпустить левую клавишу мыши. Свидетельством того, что соединение создано, будет жирная стрелка у входного порта блока. Выделение линии производится точно также как и выделение блока – одинарным щелчком левой клавиши мыши. Черные маркеры, расположенные в узлах соединительной линии будут говорить о том, что линия выделена.

Рис 6.3. Завершение создания соединения

Рис 6.4. Создание петли в соединительной линии

Создание петли линии соединения выполняется также как перемещение блока. Линия соединения выделяется, и затем нужная часть линии перемещается. Рисунок 6.4 поясняет этот процесс.
