Рис. 9.7.2. Примеры использования блока Demux

В режиме Bus Selection Mode блок Demux работает не с отдельными элементами векторов, а с векторными сигналами в целом. Входной сигнал в этом режиме должен быть сформирован блоком Mux или другим блоком Demux. Параметр Number of Outputs в этом случае задается в виде скаляра, определяющего количество выходных сигналов, либо в виде вектора, каждый элемент которого определяет количество векторных сигналов в данном выходном сигнале. Например, при входном сигнале, состоящем из трех векторов параметр Number of Outputs, заданный вектором [2 1], определит два выходных сигнала, первый из которых будет содержать два векторных сигнала, а второй - один.

Примеры использования блока Demux в режиме Bus Selection Mode показаны на рис. 9.7.3.

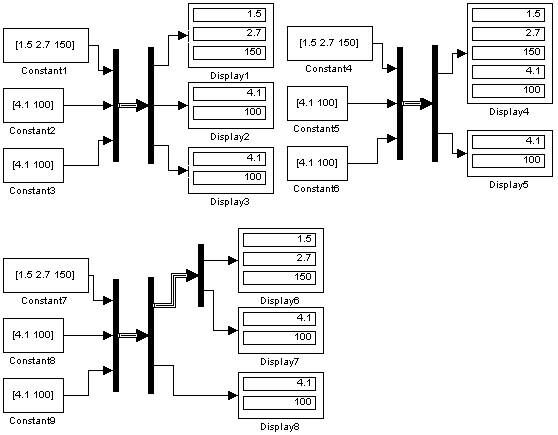

Рис. 9.7.3. Примеры использования блока Demux в режиме Bus Selection Mode

9.7.3. Блок шинного формирователя Bus Creator

Назначение:

Формирует шину из сигналов различных типов.

Параметры:

1. Signal naming options - Способ именования сигнала. Выбирается из списка:

   • Inherit bus signal names from input ports - Наследовать имена входных сигналов.

   • Require input signal names to match signals below - Требуется ввести имена сигналов.

2. Number of inputs ports - Количество входных портов.

3. Signals in bus - Список сигналов, объединяемых в шину.

4. Rename selected signal - Новое имя выделенного сигнала. Параметр доступен, если выбрана опция Require input signal names to match signals below.

Блок позволяет объединять любые сигналы (векторные, матричные, комплексные, действительные и целые разных типов) в единую шину. Такая шина позволяет сократить количество соединительных линий в модели. Для разделения шины на отдельные составляющие необходимо использовать блок Bus Selector.

Окно параметров блока позволяет отыскать блок, который является источником сигнала. Для такого поиска необходимо выделить название сигнала в списке Signals in bus и нажать с помощью мыши кнопку Find. Блок являющийся источником выбранного сигнала будет выделен цветом.

На рис. 9.7.4 показан пример формирования шины с помощью блока Bus Creator и окно параметров этого блока. Там же показан, выделенный цветом, источник сигнала signal 2 - блок Constant3, найденный с помощью изложенной выше процедуры.

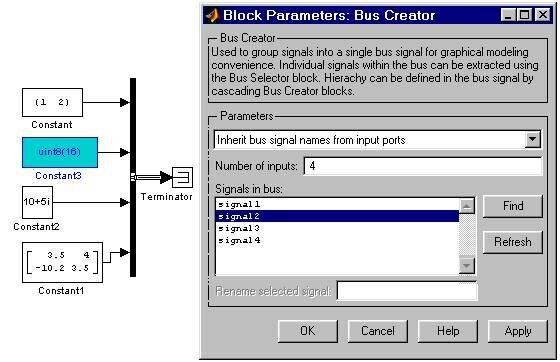

Рис. 9.7.4. Пример использования блока Bus Creator.

9.7.4. Блок шинного селектора Bus Selector

Назначение:

Выделяет из шины требуемые сигналы.

Параметры:

1. Signals in the bus - Имеющиеся в шине сигналы (входные сигналы).

2. Selected signals - Выделенные сигналы (выходные сигналы).

3. Muxed output (флажок) - Объединение выходных сигналов в один.

Шина может быть сформирована блоком Mux или Bus Creator.

Для извлечения сигнала из шины необходимо открыть окно параметров блока, выделить сигнал в окне Signals in the bus и, с помощью кнопки Select, скопировать имя сигнала в окно Selected signals. Для удаления сигнала из списка Selected signals необходимо выделить его имя в правом списке окна параметров блока и, затем, воспользоваться кнопкой Remove.

С помощью кнопок Up и Down можно изменить порядок расположения сигналов в шине, перемещая их в окне Selected signals вверх или вниз, соответственно.

Установка параметра Muxed output позволяет объединить сигналы в шину.

На рис. 9.7.5 показаны примеры использования блока Bus Selector и окно его параметров.

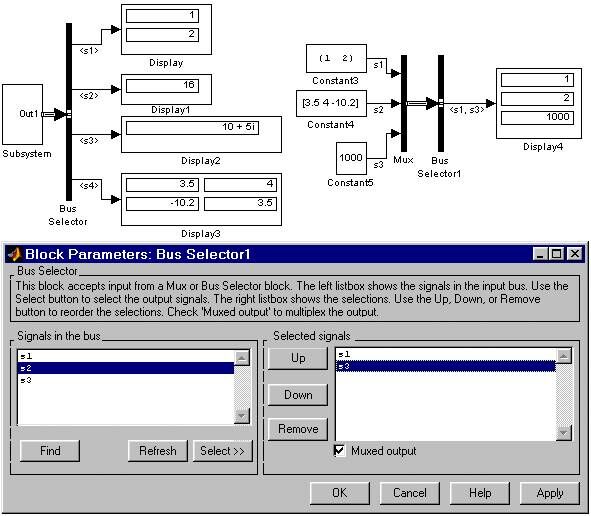

Рис. 9.7.5. Примеры использования блока Bus Selector.

9.7.5. Блок селектора Selector

Назначение:

Выбирает из вектора или матрицы требуемые элементы.

Параметры:

1. Input Type – Тип входного сигнала. Выбирается из списка:

   • vector – Вектор.

   • matrix – Матрица.

Список параметров блока изменяется в зависимости от типа входного сигнала.

1. Source of element indices – Источник индексов элементов вектора. Выбирается из списка:

   • internal – Внутренний. Индексы выбираемых элементов вектора задаются параметром Elements.

   • external – Внешний. Индексы элементов вектора задаются с помощью внешнего входного сигнала.

2. Elements – Список индексов элементов входного вектора, передаваемых на выход блока. Задается в виде вектора. Значение параметра –1 (минус один) предписывает выбор всех элементов вектора.

3. Input port width – Размерность входного вектора.

4. Source of row indices – Источник индексов строк элементов матрицы.

5. Rows – Список индексов строк матрицы.

6. Source of column indices – Источник индексов столбцов элементов матрицы.

7. Columns – Список индексов столбцов матрицы.

Внешний вид блока изменяется в зависимости от установленных параметров блока. При выборе внешних источников индексов элементов на изображении блока появляются дополнительные входы, обозначенные следующими символами:

• E – Вход сигнала, задающего индексы выбираемых элементов вектора.

• R – Вход сигнала, задающего индексы строк матрицы.

• C – Вход сигнала, задающего индексы столбцов матрицы.

Блок выбирает во входном векторе или матрице и передает на выход только те сигналы, которые определены в параметрах блока или заданы внешним входным сигналом.

На рис. 9.7.6 приведены примеры использования блока Selector для различных вариантов настройки блока.

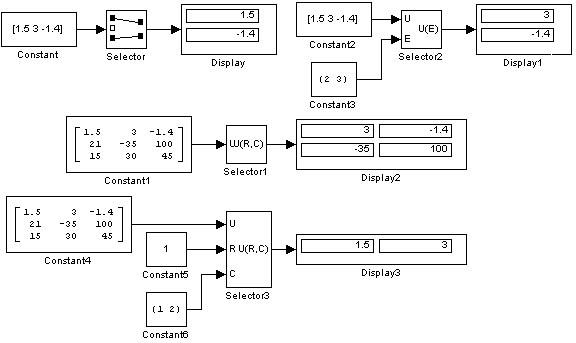

Рис. 9.7.6. Примеры использования блока Selector.

9.7.6. Блок присвоения новых значений элементам массива Assignment

Назначение:

Заменяет элементы вектора или матрицы.

Параметры:

1. Input Type – Тип входного сигнала. Выбирается из списка:

   • vector – Вектор.

   • matrix – Матрица.

Список параметров блока изменяется в зависимости от типа входного сигнала.

1. Source of element indices – Источник индексов элементов вектора. Выбирается из списка:

   • internal – Внутренний. Индексы выбираемых элементов вектора задаются параметром Elements.

   • external – Внешний. Индексы элементов вектора задаются с помощью внешнего входного сигнала.

2. Elements – Список индексов элементов входного вектора, передаваемых на выход блока. Задается в виде вектора. Значение параметра –1 (минус один) предписывает выбор всех элементов вектора.

3. Source of row indices – Источник индексов строк элементов матрицы.

4. Rows – Список индексов строк матрицы.

5. Source of column indices – Источник индексов столбцов элементов матрицы.

6. Columns – Список индексов столбцов матрицы.

Блок выполняет замену отдельных элементов первого входного массива на элементы второго входного массива в соответствии со списком индексов. Список индексов может задаваться как параметр блока или считываться из внешнего управляющего сигнала.

Внешний вид блока изменяется в зависимости от установленных параметров блока. При выборе внешних источников индексов элементов на изображении блока появляются дополнительные входы, обозначенные следующими символами:

• E – Вход сигнала, задающего индексы выбираемых элементов вектора.

• R – Вход сигнала, задающего индексы строк матрицы.

• C – Вход сигнала, задающего индексы столбцов матрицы.

На рис. 9.7.7 приведены примеры использования блока Assignment для различных вариантов настройки блока.

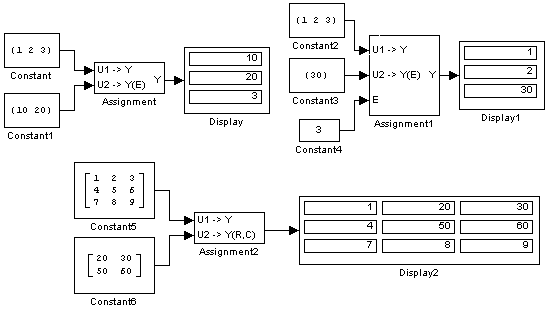

Рис. 9.7.7. Примеры использования блока Assignment.

9.7.7. Блок объединения сигналов Merge

Назначение:

Блок выполняет объединение входных сигналов в единый векторный сигнал.

Параметры:

1. Number of inputs – Количество входов.

2. Initial output – Начальное значение выходного сигнала. Если этот параметр не задан, то на выход блока проходит сигнал, значение которого было вычислено последним.

3. Allow unequal port widths (флажок) – Разрешить неодинаковую размерность входных портов.

4. Input port offsets – Смещение входного сигнала. Задается в виде вектора, каждое значение которого определяет расположение соответствующего сигнала в выходном векторе.

Блок передает на выход значение сигнала вычисленное последним.

С помощью параметра Input port offsets можно регулировать расположение входных сигналов в результирующем векторе.

Размерность выходного сигнала определяется в соответствии с выражением:

,

где

w_k – размерность k-го входного сигнала,
o_k – смещение k-го входного сигнала.

На рис. 9.7.8 приведен пример использования блока Merge для объединения двух векторов. Параметр Input port offsets в примере задан вектором [0 3].

Рис. 9.7.8. Пример использования блока Merge для объединения входных сигналов.

Следующий пример (рис. 9.7.9) демонстрирует свойство блока пропускать на выход сигнал, который был вычислен последним. В примере использованы блоки управляемых подсистем Enabled Subsystem, которые выполняют вычисления только в том случае, если на управляющий вход подсистемы подан не нулевой сигнал. В данном примере подсистема не выполняет какие-либо вычисления, а лишь пропускает сигнал со своего входа на выход. Таким образом, на выход блока Merge поочередно проходят гармонический либо пилообразный сигналы.

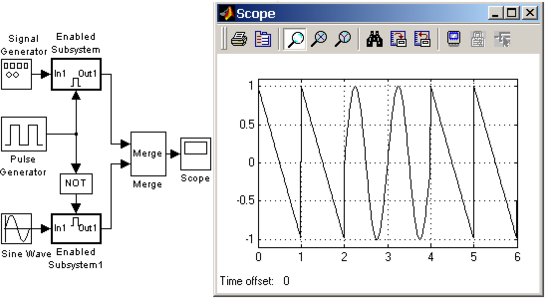

Рис. 9.7.9. Пример использования блока Merge

9.7.8. Блок объединения сигналов в матрицу Matrix Concatenation

Назначение:

Блок выполняет объединение (конкатенацию) входных векторов или матриц.

Параметры:

1. Number of inputs – Количество входов.

2. Concatenation method – Способ объединения. Выбирается из списка:

   • Horizontal – Горизонтальный. Массивы объединяются добавлением новых массивов справа.

   • Vertical – Вертикальный. Массивы объединяются добавлением новых массивов снизу.

Примеры использования блока Matrix Concatenation приведены на рис. 9.7.10.

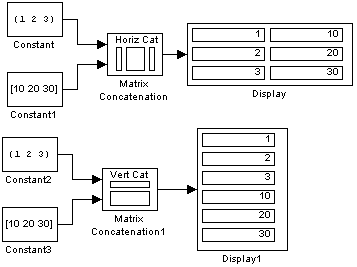

Рис. 9.7.10. Примеры использования блока Matrix Concatenation.

9.7.9. Блок передачи сигнала Goto

Назначение:

Блок выполняет передачу сигнала к блоку From.

Параметры:

1. Tag – Идентификатор сигнала.

2. Tag visibility – Признак видимости. Выбирается из списка:

   • local – Сигнал передается в пределах локальной подсистемы.

   • scoped – Сигнал передается в пределах локальной подсистемы и подсистемах нижнего уровня иерархии.

   • global – Сигнал передается в пределах всей модели.

Использование блока Goto совместно с блоком From обеспечивает передачу сигнала без линии связи. Для передачи могут использоваться сигналы любого типа.

В зависимости от выбранного параметра Tag visibility изменяется внешний вид блока:

• Идентификатор сигнала помещается в квадратные скобки, если признак видимости имеет значение local. Например, [A], где A – идентификатор сигнала.

• Идентификатор сигнала помещается в фигурные скобки, если признак видимости имеет значение scoped. Например, {A}.

• Идентификатор сигнала отображается на пиктограмме блока без дополнительных символов, если признак видимости имеет значение global.

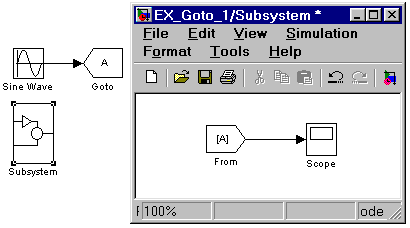

На рис. 9.7.11. показан “беспроводной” способ передачи сигнала от источника синусоидального сигнала к блоку Scope в подсистему.
