4.5. Таймеры и процессоры событий

Большинство задач управления, которые реализуются с помощью МК, требуют исполнения их в реальном времени. Под этим понимается способность системы получить информацию о состоянии управляемого объекта, выполнить необходимые расчетные процедуры и выдать управляющие воздействия в течение интервала времени, достаточного для желаемого изменения состояния объекта.

Возлагать функции формирования управления в реальном масштабе времени только на центральный процессор неэффективно, так как это занимает ресурсы, необходимые для расчетных процедур. Поэтому в большинстве современных МК используется аппаратная поддержка работы в реальном времени с использованием таймера (таймеров). Модули таймеров служат для приема информации о времени наступления тех или иных событий от внешних датчиков событий, а также для формирования управляющих воздействий во времени.

Модуль таймера 8-разрядного МК представляет собой 8-ми или 16-разрядный счетчик со схемой управления. Схемотехникой МК обычно предусматривается возможность использования таймера в режиме счетчика внешних событий, поэтому его часто называют таймером/счетчиком. Варианты схемотехнических решений таймеров и счетчиков событий и их принципы работы изложены в [1].

Тенденция развития подсистемы реального времени современных МК находит свое отражение в увеличении числа каналов процессоров событий и расширении их функциональных возможностей.

4.6. Модуль прерываний МК

Обработка прерываний в МК происходит в соответствии с общими принципами обработки прерываний в МПС. Модуль прерываний принимает запросы прерывания и организует переход к выполнению определенной прерывающей программы. Запросы прерывания могут поступать как от внешних источников, так и от источников, расположенных в различных внутренних модулях МК. В качестве входов для приема запросов от внешних источников чаще всего используются выводы параллельных портов ввода/вывода, для которых эта функция является альтернативной. Источниками запросов внешних прерываний также могут быть любые изменения внешних сигналов на некоторых специально выделенных линиях портов ввода/вывода.

Источниками внутренних запросов прерываний могут служить следующие события:

• переполнение таймеров/счетчиков;

• сигналы от каналов входного захвата и выходного сравнения таймеров/счетчиков или от процессора событий;

• готовность памяти EEPROM;

• сигналы прерывания от дополнительных модулей МК, включая завершение передачи или приема информации по одному из последовательных портов и другие.

Любой запрос прерывания поступает на обработку, если прерывания в МК разрешены и разрешено прерывание по данному запросу. Адрес, который загружается в программный счетчик при переходе к обработке прерывания, называется вектор прерывания. В зависимости от организации модуля прерываний конкретного МК различные источники прерываний могут иметь разные векторы или использовать некоторые из них совместно. Использование различными прерываниями одного вектора обычно не вызывает проблем при разработке программного обеспечения, так как аппаратная часть МК фиксирована, а контроллер чаще всего выполняет одну-единственную программу.

Вопрос о приоритетах при одновременном поступлении нескольких запросов на прерывание решается в различных МК по-разному. Есть МК с одноуровневой системой приоритетов (все запросы равноценны), многоуровневой системой с фиксированными приоритетами и многоуровневой программируемой системой приоритетов.

Отдельно необходимо описать аппаратные прерывания, связанные с включением питания, подачей сигнала сброс и переполнением сторожевого таймера. Они имеют немаскируемый характер и чаще всего разделяют один общий вектор прерывания. Это вполне логично, поскольку результатом каждого из событий является начальный сброс МК.

Глава 5. Организация персонального компьютера

Персональный компьютер представляет собой наиболее развитый вид микропроцессорных систем. На основе персональных компьютеров можно строить самые сложные контрольно-измерительные, управляющие, вычислительные и информационные системы. Имеющиеся в персональном компьютере аппаратные и программные средства делают его универсальным инструментом для самых разных задач.

В случае вычислительных и информационных систем персональный компьютер не нуждается в подключении нестандартной аппаратуры, все сводится к подбору или написанию необходимого программного обеспечения. В случае же контрольно-измерительных и управляющих систем персональный компьютер оснащается набором инструментов для сопряжения с внешними устройствами и соответствующими программными средствами. Во многих случаях строить систему на основе персонального компьютера оказывается гораздо проще, быстрее и даже дешевле, чем проектировать ее с нуля на базе какого-то микропроцессора, микропроцессорного комплекта или микроконтроллера.

Конечно, в большинстве случаев система на основе персонального компьютера оказывается сильно избыточной, это плата за универсальность. Но в то же время один и тот же компьютер может решать самые разнообразные задачи. Например, в системе управления технологическими процессами или научными установками он может математически моделировать происходящие процессы, выдавать в реальном времени управляющие сигналы, принимать в реальном времени ответные сигналы, накапливать информацию, обрабатывать ее, обмениваться информацией с другими компьютерами и т. д. Развитый интерфейс пользователя (видеомонитор, полноразмерная клавиатура, мышь) делают работу с персональным компьютером комфортной и эффективной. А стоимость персональных компьютеров вследствие большого объема выпуска постоянно снижается. Поэтому их использование не только удобно, но и экономически выгодно.

Но чтобы грамотно и полноценно использовать персональный компьютер в составе любых систем, надо иметь представление о его архитектуре, об основных принципах построения, об устройствах, входящих в его состав, наконец, о внешних интерфейсах.

5.1. Архитектура персонального компьютера

Персональный компьютер типа IBM PC имеет довольно традиционную архитектуру микропроцессорной системы и содержит все обычные функциональные узлы: процессор, постоянную и оперативную память, устройства ввода/вывода, системную шину, источник питания (рис.5.1). Основные особенности архитектуры персональных компьютеров сводятся к принципам компоновки аппаратуры, а также к выбранному набору системных аппаратных средств.

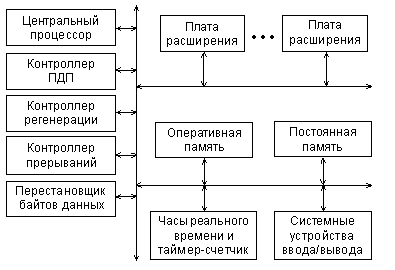

Рис. 5.1. Архитектура персонального компьютера типа IBM PC.

Функции основных узлов компьютера следующие:

• Центральный процессор — это микропроцессор со всеми необходимыми вспомогательными микросхемами, включая внешнюю кэш-память и контроллер системной шины. (О кэш-памяти подробнее будет рассказано в следующих разделах). В большинстве случаев именно центральный процессор осуществляет обмен по системной шине.

• Оперативная память может занимать почти все адресуемое пространство памяти процессора. Однако чаще всего ее объем гораздо меньше. В современных персональных компьютерах стандартный объем системной памяти составляет, как правило, от 64 до 512 Мбайт. Оперативная память компьютера выполняется на микросхемах динамической памяти и поэтому требует регенерации.

• Постоянная память (ROM BIOS — Base Input/Output System) имеет небольшой объем (до 64 Кбайт), содержит программу начального запуска, описание конфигурации системы, а также драйверы (программы нижнего уровня) для взаимодействия с системными устройствами.

• Контроллер прерываний преобразует аппаратные прерывания системной магистрали в аппаратные прерывания процессора и задает адреса векторов прерывания. Все режимы функционирования контроллера прерываний задаются программно процессором перед началом работы.

• Контроллер прямого доступа к памяти принимает запрос на ПДП из системной магистрали, передает его процессору, а после предоставления процессором магистрали производит пересылку данных между памятью и устройством ввода/вывода. Все режимы функционирования контроллера ПДП задаются программно процессором перед началом работы. Использование встроенных в компьютер контроллеров прерываний и ПДП позволяет существенно упростить аппаратуру применяемых плат расширения.

• Контроллер регенерации осуществляет периодическое обновление информации в динамической оперативной памяти путем проведения по шине специальных циклов регенерации. На время циклов регенерации он становится хозяином (задатчиком) шины.

• Перестановщик байтов данных помогает производить обмен данными между 16-разрядным и 8-разрядным устройствами, пересылать целые слова или отдельные байты.

• Часы реального времени и таймер-счетчик — это устройства для внутреннего контроля времени и даты, а также для программной выдержки временных интервалов, программного задания частоты и т.д.

• Системные устройства ввода/вывода — это те устройства, которые необходимы для работы компьютера и взаимодействия со стандартными внешними устройствами по параллельному и последовательному интерфейсам. Они могут быть выполнены на материнской плате, а могут располагаться на платах расширения.

• Платы расширения устанавливаются в слоты (разъемы) системной магистрали и могут содержать оперативную память и устройства ввода/вывода. Они могут обмениваться данными с другими устройствами на шине в режиме программного обмена, в режиме прерываний и в режиме ПДП. Предусмотрена также возможность захвата шины, то есть полного отключения от шины всех системных устройств на некоторое время.

Важная особенность подобной архитектуры — ее открытость, то есть возможность включения в компьютер дополнительных устройств, причем как системных устройств, так и разнообразных плат расширения. Открытость предполагает также возможность простого встраивания программ пользователя на любом уровне программного обеспечения компьютера.

Первый компьютер семейства, получивший широкое распространение, IBM PC XT, был выполнен на базе оригинальной системной магистрали PC XT-Bus. В дальнейшем (начиная с IBM PC AT) она была доработана до магистрали, ставшей стандартной и получившей название ISA (Industry Standard Architecture). До недавнего времени ISA оставалась основой компьютера. Однако, начиная с появления процессоров i486 (в 1989 году), она перестала удовлетворять требованиям производительности, и ее стали дублировать более быстрыми шинами: VLB (VESA Local Bus) и PCI (Peripheral Component Interconnect bus) или заменять совместимой с ISA магистралью EISA (Enhanced ISA). Постепенно шина PCI вытеснила конкурентов и стала фактическим стандартом, а начиная с 1999 года в новых компьютерах рекомендуется полностью отказываться от магистрали ISA, оставляя только PCI. Правда, при этом приходится отказываться от применения плат расширения, разработанных за долгие годы для подключения к магистрали ISA.

Другое направление совершенствования архитектуры персонального компьютера связано с максимальным ускорением обмена информацией с системной памятью. Именно из системной памяти компьютер читает все исполняемые команды, и в системной же памяти он хранит данные. То есть больше всего обращений процессор совершает именно к памяти. Ускорение обмена с памятью приводит к существенному ускорению работы всей системы в целом. Но при использовании для обмена с памятью системной магистрали приходится учитывать скоростные ограничения магистрали. Системная магистраль должна обеспечивать сопряжение с большим числом устройств, поэтому она должна иметь довольно большую протяженность; она требует применения входных и выходных буферов для согласования с линиями магистрали. Циклы обмена по системной магистрали сложны, и ускорять их нельзя. В результате существенного ускорения обмена процессора с памятью по магистрали добиться невозможно.

Разработчиками был предложен следующий подход. Системная память подключается не к системной магистрали, а к специальной высокоскоростной шине, находящейся ближе к процессору, не требующей сложных буферов и больших расстояний. В таком случае обмен с памятью идет с максимально возможной для данного процессора скоростью, и системная магистраль не замедляет его. Особенно актуальным это становится с ростом быстродействия процессора (сейчас тактовые частоты процессоров персональных компьютеров достигают 1—3 ГГц).
