Любое прерывание обрабатывается через таблицу векторов (указателей) прерываний. В этой таблице в простейшем случае находятся адреса начала программ обработки прерываний, которые и называются векторами. Длина таблицы может быть довольно большой (до нескольких сот элементов). Обычно таблица векторов прерываний располагается в начале пространства памяти (в ячейках памяти с малыми адресами). Адрес каждого вектора (или адрес начального элемента каждого вектора) представляет собой номер прерывания.

В случае аппаратных прерываний номер прерывания или задается устройством, запросившим прерывание (при векторных прерываниях), или же задается номером линии запроса прерываний (при радиальных прерываниях). Процессор, получив аппаратное прерывание, заканчивает выполнение текущей команды и обращается к памяти в область таблицы векторов прерываний, в ту ее строку, которая определяется номером запрошенного прерывания. Затем процессор читает содержимое этой строки (код вектора прерывания) и переходит в адрес памяти, задаваемый этим вектором. Начиная с этого адреса, в памяти должна располагаться программа обработки прерывания с данным номером. В конце программы обработки прерываний обязательно должна располагаться команда выхода из прерывания, выполнив которую, процессор возвращается к выполнению прерванной основной программы. Параметры процессора на время выполнения программы обработки прерывания сохраняются в стеке.

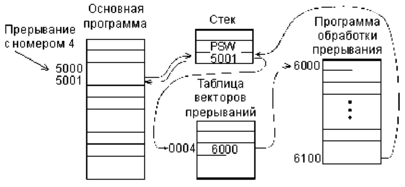

Пусть, например, процессор (рис.2.18) выполнял основную программу и команду, находящуюся в адресе памяти 5000 (условно). В этот момент он получил запрос прерывания с номером (адресом вектора) 4. Процессор заканчивает выполнение команды из адреса 5000. Затем он сохраняет в стеке текущее значение счетчика команд (5001) и текущее значение PSW. После этого процессор читает из адреса 4 памяти код вектора прерывания. Пусть этот код равен 6000. Процессор переходит в адрес памяти 6000 и приступает к выполнению программы обработки прерывания, начинающейся с этого адреса. Пусть эта программа заканчивается в адресе 6100. Дойдя до этого адреса, процессор возвращается к выполнению прерванной программы. Для этого он извлекает из стека значение адреса (5001), на котором его прервали, и бывшее в тот момент PSW. Затем процессор читает команду из адреса 5001 и дальше последовательно выполняет команды основной программы.

Рис. 2.20. Упрощенный алгоритм обработки прерывания.

Прерывание в случае аварийной ситуации обрабатывается точно так же, только адрес вектора прерывания (номер строки в таблице векторов) жестко привязан к данному типу аварийной ситуации.

Программное прерывание тоже обслуживается через таблицу векторов прерываний, но номер прерывания указывается в составе команды, вызывающей прерывание.

Такая сложная, на первый взгляд, организация прерываний позволяет программисту легко менять программы обработки прерываний, располагать их в любой области памяти, делать их любого размера и любой сложности.

Во время выполнения программы обработки прерывания может поступить новый запрос на прерывание. В этом случае он обрабатывается точно так же, как описано, но основной программой считается прерванная программа обработки предыдущего прерывания. Это называется многократным вложением прерываний. Механизм стека позволяет без проблем обслуживать это многократное вложение, так как первым из стека извлекается тот код, который был сохранен последним, то есть возврат из обработки данного прерывания происходит в программу обработки предыдущего прерывания.

Наконец, еще одна специальная область памяти микропроцессорной системы — это память устройств, подключенных к системной шине. Такое решение встречается нечасто, но иногда оно очень удобно. То есть процессор получает возможность обращаться к внутренней памяти устройств ввода/вывода или каких-то еще подключенных к системной шине устройств, как к своей собственной системной памяти. Обычно окно в пространстве памяти, выделяемое для этого, не слишком большое.

Все остальные части пространства памяти, как правило, имеют универсальное назначение. В них могут располагаться как данные, так и программы (конечно, в случае одношинной архитектуры). Иногда это пространство памяти используется как единое целое, без всяких границ. А иногда пространство памяти делится на сегменты с программно изменяемым адресом начала сегмента и с установленным размером сегмента. Оба подхода имеют свои плюсы и минусы. Например, использование сегментов позволяет защитить область программ или данных, но зато границы сегментов могут затруднять размещение больших программ и массивов данных.

Остановимся на проблеме разделения адресов памяти и адресов устройств ввода/вывода. Существует два основных подхода к решению этой проблемы:

• выделение в общем адресном пространстве системы специальной области адресов для устройств ввода/вывода;

• полное разделение адресных пространств памяти и устройств ввода/вывода.

Первый подход хорош тем, что при обращении к устройствам ввода/вывода процессор может использовать те же команды, которые служат для взаимодействия с памятью. Но адресное пространство памяти должно быть уменьшено на величину адресного пространства устройств ввода/вывода. Например, при 16-разрядной шине адреса всего может быть 64К адресов. Из них 56К адресов отводится под адресное пространство памяти, а 8К адресов — под адресное пространство устройств ввода/вывода.

Преимущество второго подхода состоит в том, что память занимает все адресное пространство микропроцессорной системы. Для общения с устройствами ввода/вывода применяются специальные команды и специальные стробы обмена на магистрали. Именно так сделано, например, в персональных компьютерах. Но возможности взаимодействия с устройствами ввода/вывода в данном случае существенно ограничены по сравнению с возможностями общения с памятью.

2.5.3. Функции устройств ввода/вывода

Устройства ввода/вывода обмениваются информацией с магистралью по тем же принципам, что и память. Наиболее существенное отличие с точки зрения организации обмена состоит в том, что модуль памяти имеет в адресном пространстве системы много адресов (до нескольких десятков миллионов), а устройство ввода/вывода обычно имеет немного адресов (обычно до десяти), а иногда и всего один адрес.

Но модули памяти системы обмениваются информацией только с магистралью, с процессором, а устройства ввода/вывода взаимодействуют еще и с внешними устройствами, цифровыми или аналоговыми. Поэтому разнообразие устройств ввода/вывода неизмеримо больше, чем модулей памяти. Часто используются еще и другие названия для устройств ввода/вывода: устройства сопряжения, контроллеры, карты расширения, интерфейсные модули и т.д.

Объединяют все устройства ввода/вывода общие принципы обмена с магистралью и, соответственно, общие принципы организации узлов, которые осуществляют сопряжение с магистралью. Упрощенная структура устройства ввода/вывода (точнее, его интерфейсной части) приведена на рис. 2.19. Как и в случае модуля памяти, она обязательно содержит схему селектора адреса, схему управления для обработки стробов обмена и буферы данных.

Самые простейшие устройства ввода/вывода выдают на внешнее устройство код данных в параллельном формате и принимают из внешнего устройства код данных в параллельном формате. Такие устройства ввода/вывода часто называют параллельными портами ввода/вывода. Они наиболее универсальны, то есть удовлетворяют потребности сопряжения с большим числом внешних устройств, поэтому их часто вводят в состав микропроцессорной системы в качестве стандартных устройств. Параллельные порты обычно имеются в составе микроконтроллеров. Именно через параллельные порты микроконтроллер связывается с внешним миром.

Входной порт (порт ввода) в простейшем случае представляет собой параллельный регистр, в который процессор может записывать информацию. Выходной порт (порт вывода) обычно представляет собой просто однонаправленный буфер, через который процессор может читать информацию от внешнего устройства. Именно такие порты показаны для примера на рис. 2.21. Порт может быть и двунаправленным (входным/выходным). В этом случае процессор пишет информацию во внешнее устройство и читает информацию из внешнего устройства по одному и тому же адресу в адресном пространстве системы. Входные и выходные линии для связи с внешним устройством при этом могут быть объединены поразрядно, образуя двунаправленные линии.

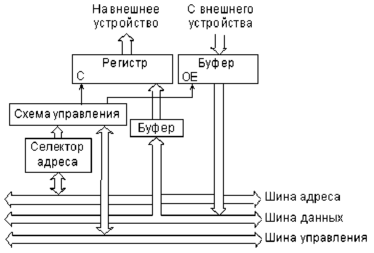

Рис. 2.19. Структура простейшего устройства ввода/вывода.

При обращении со стороны магистрали селектор адреса распознает адрес, приписанный данному устройству ввода/вывода. Схема управления выдает внутренние стробы обмена в ответ на магистральные стробы обмена. Входной буфер данных обеспечивает электрическое согласование шины данных с этим устройством (буфер может и отсутствовать). Данные из шины данных записываются в регистр по сигналу С и выдаются на внешнее устройство. Выходной буфер данных передает входные данные с внешнего устройства на шину данных магистрали в цикле чтения из порта.

Более сложные устройства ввода/вывода (устройства сопряжения) имеют в своем составе внутреннюю буферную оперативную память и даже могут иметь микроконтроллер, на который возложено выполнение функций обмена с внешним устройством.

Каждому устройству ввода/вывода отводится свой адрес в адресном пространстве микропроцессорной системы. Дублирование адресов должно быть исключено, за этим должны следить разработчик и пользователь микропроцессорной системы.

Устройства ввода/вывода помимо программного обмена могут также поддерживать режим обмена по прерываниям. В этом случае они преобразуют поступающий от внешнего устройства сигнал запроса на прерывание в сигнал запроса прерывания, необходимый для данной магистрали (или в последовательность сигналов при векторном прерывании). Если нужно использовать режим ПДП, устройство ввода/вывода должно выдать сигнал запроса ПДП на магистраль и обеспечить работу в циклах ПДП, принятых для данной магистрали.

В составе микропроцессорных систем, как правило, выделяются три специальные группы устройств ввода/вывода:

• устройства интерфейса пользователя (ввода информации пользователем и вывода информации для пользователя);

• устройства ввода/вывода для длительного хранения информации;

• таймерные устройства.

К устройствам ввода для интерфейса пользователя относятся контроллеры клавиатуры, тумблеров, отдельных кнопок, мыши, трекбола, джойстика и т.д. К устройствам вывода для интерфейса пользователя относятся контроллеры светодиодных индикаторов, табло, жидкокристаллических, плазменных и электронно-лучевых экранов и т. д. В простейших случаях управляющих контроллеров или микроконтроллеров эти средства могут отсутствовать. В сложных микропроцессорных системах они есть обязательно. Роль внешнего устройства в данном случае играет человек.

Устройства ввода/вывода для длительного хранения информации обеспечивают сопряжение микропроцессорной системы с дисководами (компакт-дисков или магнитных дисков), а также с накопителями на магнитной ленте. Применение таких устройств существенно увеличивает возможности микропроцессорной системы в отношении хранения выполняемых программ и накопления массивов данных. В простейших контроллерах эти устройства отсутствуют.

Таймерные устройства отличаются от других устройств ввода/вывода тем, что они могут не иметь внешних выводов для подключения к внешним устройствам. Эти устройства предназначены для того, чтобы микропроцессорная система могла выдерживать заданные временные интервалы, следить за реальным временем, считать импульсы и т.д. В основе любого таймера лежит кварцевый тактовый генератор и многоразрядные двоичные счетчики, которые могут перезапускать друг друга. Процессор может записывать в таймер коэффициенты деления тактовой частоты, количество отсчитываемых импульсов, задавать режим работы счетчиков таймера, а читает процессор выходные коды счетчиков. В принципе выполнить практически все функции таймера можно и программным путем, поэтому иногда таймеры в системе отсутствуют. Но включение в систему таймера позволяет решать более сложные задачи и строить более эффективные алгоритмы.

Еще один важный класс устройств ввода/вывода — это устройства для подключения к информационным сетям (локальным и глобальным). Эти устройства распространены не так широко, как устройства трех перечисленных ранее групп, но их значение с каждым годом становится все больше. Сейчас средства связи с информационными сетями вводятся иногда даже в простые контроллеры.

Иногда устройства ввода/вывода обеспечивают сопряжение с внешними устройствами с помощью аналоговых сигналов. Это бывает очень удобно, поэтому в состав некоторых микроконтроллеров даже вводят внутренние ЦАП и АЦП.

3. Идеология программирования и функционирования узлов процессора

Основная функция любого процессора, ради которой он и создается, — это выполнение команд. Система команд, выполняемых процессором, представляет собой нечто подобное таблице истинности логических элементов или таблице режимов работы более сложных логических микросхем. То есть она определяет логику работы процессора и его реакцию на те или иные комбинации внешних событий. Написание программ для микропроцессорной системы — важнейший и часто наиболее трудоемкий этап разработки такой системы. А для создания эффективных программ необходимо иметь хотя бы самое общее представление о системе команд используемого процессора. Самые компактные и быстрые программы и подпрограммы создаются на языке Ассемблер, использование которого без знания системы команд абсолютно невозможно, ведь язык Ассемблер представляет собой символьную запись цифровых кодов машинного языка, кодов команд процессора. Конечно, для разработки программного обеспечения существуют всевозможные программные средства. Пользоваться ими обычно можно и без знания системы команд процессора. Чаще всего применяются языки программирования высокого уровня, такие как Паскаль и Си. Однако знание системы команд и языка Ассемблер позволяет в несколько раз повысить эффективность некоторых наиболее важных частей программного обеспечения любой микропроцессорной системы — от микроконтроллера до персонального компьютера.
