Текст из файла (страница 11)

В данном разделе мы рассмотрели только основные команды, наиболее часто встречающиеся в процессорах. У конкретных процессоров могут быть и многие другие команды, не относящиеся к перечисленным группам команд. Но изучать их надо уже после того, как выбран тип процессора, подходящий для задачи, решаемой данной микропроцессорной системой. Подробнее о программировании изложено в [1].

3.4. Быстродействие процессора

Быстродействие процессора — это одна из важнейших его характеристик, определяющая эффективность работы всей микропроцессорной системы в целом. Быстродействие процессора зависит от множества факторов, что затрудняет сравнение быстродействия даже разных процессоров внутри одного семейства, не говоря уже о процессорах разных фирм и разного назначения.

Прежде всего, быстродействие зависит от тактовой частоты процессора. Все операции внутри процессора выполняются синхронно, тактируются единым тактовым сигналом. Понятно, что чем больше тактовая частота, тем быстрее работает процессор, причем, например, двукратное увеличение тактовой частоты какого-то процессора снижает вдвое время выполнения команд этим процессором.

Однако надо учитывать, что разные процессоры выполняют одинаковые команды за разное количество тактов, причем количество тактов, затрачиваемых на команду, может изменяться от одного такта до десятков или даже сотен. В некоторых процессорах за счет распараллеливания микроопераций на команду тратится даже меньше одного такта.

Количество тактов, затрачиваемых на выполнение команды, зависит от сложности этой команды и от методов адресации операндов. Например, быстрее всего (за меньшее число тактов) выполняются команды пересылки данных между внутренними регистрами процессора. Медленнее всего (за большое число тактов) выполняются сложные арифметические команды с плавающей запятой, операнды которых хранятся в памяти.

Первоначально для количественной оценки производительности процессоров применялась единица измерения MIPS (Mega Instruction Per Second), соответствовавшая количеству миллионов выполняемых инструкций (команд) за секунду. Естественно, изготовители микропроцессоров старались ориентироваться на самые быстрые команды. Понятно, что подобный показатель не слишком удачен. Для измерения производительности при выполнении вычислений с плавающей запятой (точкой) чуть позже была предложена единица FLOPS (Floating point Operations Per Second), но она по определению узкоспециальная, так как в некоторых системах операции с плавающей запятой просто не используются.

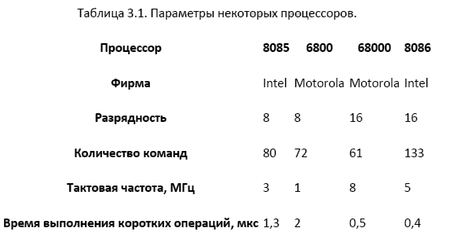

Другой аналогичный показатель быстродействия процессора — время выполнения коротких (быстрых) операций. Для примера в таблице 3.1 представлены показатели быстродействия нескольких 8-разрядных и 16-разрядных процессоров. В настоящее время этот показатель практически не используется, как и MIPS.

Время выполнения команд — важный, но далеко не единственный фактор, определяющий быстродействие. Большое значение имеет также структура системы команд процессора. Например, некоторым процессорам для выполнения какой-то операции понадобится одна команда, а другим процессорам — несколько команд. Какие-то процессоры имеют систему команд, позволяющую быстро решать задачи одного типа, а какие-то — задачи другого типа. Важны и методы адресации, разрешенные в данном процессоре, и наличие сегментирования памяти, и способы взаимодействия процессора с устройствами ввода/вывода и т.д.

Существенно влияет на быстродействие системы в целом и то, как процессор общается с памятью команд и памятью данных, применяется ли совмещение выборки команд из памяти с выполнением ранее выбранных команд.

Быстродействие системы в целом определяется также и разрядностью процессора. Например, 8-разрядный процессор будет медленнее пересылать и обрабатывать большие массивы данных, чем 16-разрядный процессор. Точно так же 16-разрядный процессор будет значительно медленнее работать с большими числами (большими, чем 65536), чем 32-разрядный процессор.

При высокой сложности решаемых задач быстродействие системы зависит и от общего объема системной памяти. Ведь если системной памяти мало, системе приходится сохранять данные во внешней памяти (например, на магнитном диске), а это очень сильно (на несколько порядков) замедляет работу. Так что разрядность шины адреса процессора тоже важна.

Поэтому количественные показатели производительности процессоров очень условны, они лишь косвенно характеризуют быстродействие системы на базе этого процессора. Тем не менее, некоторые производители предлагают количественные показатели для своих процессоров, которые характеризуют время выполнения специально составленных тестовых программ, содержащих самые различные команды в тех или иных соотношениях.

Точная оценка быстродействия процессора возможна только в составе конкретной системы при решении определенной задачи. Но все перечисленные здесь факторы можно и нужно учитывать при выборе процессора. А количественные показатели помогают сделать выбор.

4. Организация микроконтроллеров

Основной особенностью современного этапа развития МПС является завершение перехода от систем, выполненных на основе нескольких больших ИС, к однокристальным МК, которые объединяют в одном кристалле все основные элементы МПС: центральный процессор (ЦП), постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ), порты ввода/вывода, таймеры.

4.1. Классификация и структура микроконтроллеров

В настоящее время выпускается целый ряд типов МК. Все эти приборы можно условно разделить на три основных класса:

• 8-разрядные МК для встраиваемых приложений;

• 16- и 32-разрядные МК;

• цифровые сигнальные процессоры (DSP).

Наиболее распространенным представителем семейства МК являются 8-разрядные приборы, широко используемые в промышленности, бытовой и компьютерной технике. Они прошли в своем развитии путь от простейших приборов с относительно слаборазвитой периферией до современных многофункциональных контроллеров, обеспечивающих реализацию сложных алгоритмов управления в реальном масштабе времени. Причиной жизнеспособности 8-разрядных МК является использование их для управления реальными объектами, где применяются, в основном, алгоритмы с преобладанием логических операций, скорость обработки которых практически не зависит от разрядности процессора.

Росту популярности 8-разрядных МК способствует постоянное расширение номенклатуры изделий, выпускаемых такими известными фирмами, как Motorola, Microchip, Intel, Zilog, Atmel и многими другими. Современные 8-разрядные МК обладают, как правило, рядом отличительных признаков. Перечислим основные из них:

• модульная организация, при которой на базе одного процессорного ядра (центрального процессора) проектируется ряд (линейка) МК, различающихся объемом и типом памяти программ, объемом памяти данных, набором периферийных модулей, частотой синхронизации;

• использование закрытой архитектуры МК, которая характеризуется отсутствием линий магистралей адреса и данных на выводах корпуса МК. Таким образом, МК представляет собой законченную систему обработки данных, наращивание возможностей которой с использованием параллельных магистралей адреса и данных не предполагается;

• использование типовых функциональных периферийных модулей (таймеры, процессоры событий, контроллеры последовательных интерфейсов, аналого-цифровые преобразователи и др.), имеющих незначительные отличия в алгоритмах работы в МК различных производителей;

• расширение числа режимов работы периферийных модулей, которые задаются в процессе инициализации регистров специальных функций МК.

При модульном принципе построения все МК одного семейства содержат процессорное ядро, одинаковое для всех МК данного семейства, и изменяемый функциональный блок, который отличает МК разных моделей. Структура модульного МК приведена на рис. 4.1.

Процессорное ядро включает в себя:

• центральный процессор;

• внутреннюю контроллерную магистраль (ВКМ) в составе шин адреса, данных и управления;

• схему синхронизации МК;

• схему управления режимами работы МК, включая поддержку режимов пониженного энергопотребления, начального запуска (сброса) и т.д.

Изменяемый функциональный блок включает в себя модули памяти различного типа и объема, порты ввода/вывода, модули тактовых генераторов (Г), таймеры. В относительно простых МК модуль обработки прерываний входит в состав процессорного ядра. В более сложных МК он представляет собой отдельный модуль с развитыми возможностями. В состав изменяемого функционального блока могут входить и такие дополнительные модули как компараторы напряжения, аналого-цифровые преобразователи (АЦП) и другие. Каждый модуль проектируется для работы в составе МК с учетом протокола ВКМ. Данный подход позволяет создавать разнообразные по структуре МК в пределах одного семейства.

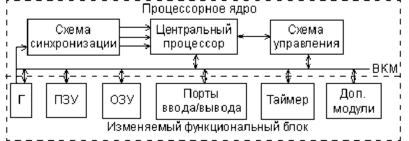

Рис. 4.1. Модульная организация МК.

4.2. Процессорное ядро микроконтроллера

4.2.1. Структура процессорного ядра МК

Основными характеристиками, определяющими производительность процессорного ядра МК, являются:

• набор регистров для хранения промежуточных данных;

• система команд процессора;

• способы адресации операндов в пространстве памяти;

• организация процессов выборки и исполнения команды.

С точки зрения системы команд и способов адресации операндов процессорное ядро современных 8-разрядных МК реализует один из двух принципов построения процессоров:

• процессоры с CISC-архитектурой, реализующие так называемую полную систему команд (Complicated Instruction Set Computer);

• процессоры с RISC-архитектурой, реализующие сокращенную систему команд (Reduced Instruction Set Computer).

CISC-процессоры выполняют большой набор команд с развитыми возможностями адресации, давая разработчику возможность выбрать наиболее подходящую команду для выполнения необходимой операции. В применении к 8-разрядным МК процессор с CISC-архитектурой может иметь однобайтовый, двухбайтовый и трехбайтовый (редко четырехбайтовый) формат команд. При этом система команд, как правило, неортогональна, то есть не все команды могут использовать любой из способов адресации применительно к любому из регистров процессора. Выборка команды на исполнение осуществляется побайтно в течение нескольких циклов работы МК. Время выполнения команды может составлять от 1 до 12 циклов. К МК с CISC-архитектурой относятся МК фирмы Intel с ядром MCS-51, которые поддерживаются в настоящее время целым рядом производителей, МК семейств НС05, НС08 и НС 11 фирмы Motorola и ряд других.

В процессорах с RISC-архитектурой набор исполняемых команд сокращен до минимума. Для реализации более сложных операций приходится комбинировать команды. При этом все команды имеют формат фиксированной длины (например, 12, 14 или 16 бит), выборка команды из памяти и ее исполнение осуществляется за один цикл (такт) синхронизации. Система команд RISC-процессора предполагает возможность равноправного использования всех регистров процессора. Это обеспечивает дополнительную гибкость при выполнении ряда операций. К МК с RISC-процессором относятся МК AVR фирмы Atmel, МК PIC16 и PIC17 фирмы Microchip и другие.

На первый взгляд, МК с RISC-процессором должны иметь более высокую производительность по сравнению с CISC МК при одной и той же тактовой частоте внутренней магистрали. Однако на практике вопрос о производительности более сложен и неоднозначен. [1]

С точки зрения организации процессов выборки и исполнения команды в современных 8-разрядных МК применяется одна из двух уже упоминавшихся архитектур МПС: фон-неймановская (принстонская) или гарвардская.

Основной особенностью фон-неймановской архитектуры является использование общей памяти для хранения программ и данных, как показано на рис. 4.2.

Рис. 4.2. Структура МПС с фон-неймановской архитектурой.

Основное преимущество архитектуры Фон-Неймана - упрощение устройства МПС, так как реализуется обращение только к одной общей памяти. Кроме того, использование единой области памяти позволяло оперативно перераспределять ресурсы между областями программ и данных, что существенно повышало гибкость МПС с точки зрения разработчика программного обеспечения. Размещение стека в общей памяти облегчало доступ к его содержимому. Неслучайно поэтому фон-неймановская архитектура стала основной архитектурой универсальных компьютеров, включая персональные компьютеры.

Основной особенностью гарвардской архитектуры является использование раздельных адресных пространств для хранения команд и данных, как показано на рис. 4.3.

Гарвардская архитектура почти не использовалась до конца 70-х годов, пока производители МК не поняли, что она дает определенные преимущества разработчикам автономных систем управления.

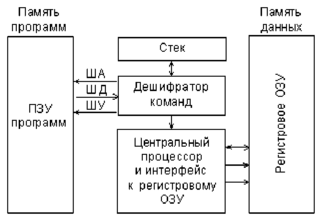

Рис. 4.3. Структура МПС с гарвардской архитектурой.

Дело в том, что, судя по опыту использования МПС для управления различными объектами, для реализации большинства алгоритмов управления такие преимущества фон-неймановской архитектуры как гибкость и универсальность не имеют большого значения. Анализ реальных программ управления показал, что необходимый объем памяти данных МК, используемый для хранения промежуточных результатов, как правило, на порядок меньше требуемого объема памяти программ. В этих условиях использование единого адресного пространства приводило к увеличению формата команд за счет увеличения числа разрядов для адресации операндов. Применение отдельной небольшой по объему памяти данных способствовало сокращению длины команд и ускорению поиска информации в памяти данных.

Кроме того, гарвардская архитектура обеспечивает потенциально более высокую скорость выполнения программы по сравнению с фон-неймановской за счет возможности реализации параллельных операций. Выборка следующей команды может происходить одновременно с выполнением предыдущей, и нет необходимости останавливать процессор на время выборки команды. Этот метод реализации операций позволяет обеспечивать выполнение различных команд за одинаковое число тактов, что дает возможность более просто определить время выполнения циклов и критичных участков программы.

Большинство производителей современных 8-разрядных МК используют гарвардскую архитектуру. Однако гарвардская архитектура является недостаточно гибкой для реализации некоторых программных процедур. Поэтому сравнение МК, выполненных по разным архитектурам, следует проводить применительно к конкретному приложению.

4.2.2. Система команд процессора МК

Так же, как и в любой микропроцессорной системе, набор команд процессора МК включает в себя четыре основные группы команд:

• команды пересылки данных;

• арифметические команды;

• логические команды;

• команды переходов.

Для реализации возможности независимого управления разрядами портов (регистров) в большинстве современных МК предусмотрена также группа команд битового управления (булевый или битовый процессор). Наличие команд битового процессора позволяет существенно сократить объем кода управляющих программ и время их выполнения.
