2.3. Циклы обмена информацией
2.3.1. Циклы программного обмена
Рассмотрим для примера случай программного обмена по мультиплексированной асинхронной магистрали Q-bus, предложенной фирмой DEC и широко применявшейся в микрокомпьютерах и промышленных контроллерах. Упрощенные временные диаграммы циклов чтения (ввода) и записи (вывода) по этой магистрали приведены на рис. 2.3 и 2.4.
Отметим, что в дальнейшем тексте знак минус перед названием сигнала говорит о том, что активный уровень сигнала низкий, пассивный — высокий, то есть сигнал отрицательный. Если минуса перед названием сигнала нет, то сигнал положительный, его низкий уровень пассивный, а высокий — активный.
На шине адреса/данных (AD) в начале цикла обмена (в фазе адреса) процессор (задатчик) выставляет код адреса. На этой шине используется отрицательная логика. Средний уровень сигналов на шине AD обозначает, что состояния сигналов на шине в данные временные интервалы не важны. Для стробирования адреса используется отрицательный синхросигнал -SYNC, выставляемый также процессором. Его передний (отрицательный) фронт соответствует действительности кода адреса на шине AD. Фаза адреса одинакова в обоих циклах записи и чтения.

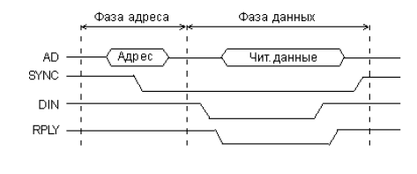

Рис. 2.3. Цикл чтения на магистрали Q-bus.
Получив (распознав) свой код адреса, устройство ввода/вывода или память (исполнитель) готовится к проведению обмена. Через некоторое время после начала (отрицательного фронта) сигнала -SYNC процессор снимает адрес и начинает фазу данных.

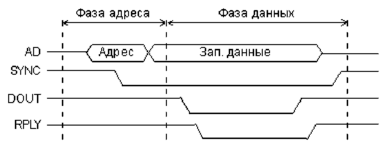

Рис. 2.4. Цикл записи на магистрали Q-bus.
В фазе данных цикла чтения (рис. 2.3) процессор выставляет сигнал строба чтения данных -DIN, в ответ на который устройство, к которому обращается процессор (исполнитель), должно выставить свой код данных (читаемые данные). Одновременно это устройство должно подтвердить выполнение операции сигналом подтверждения обмена -RPLY. Для сигнала -RPLY используется тип выходного каскада ОК, чтобы не было конфликтов между устройствами-исполнителями. Процессор, получив сигнал -RPLY, заканчивает цикл обмена. Для этого он снимает сигнал -DIN и сигнал -SYNC. Устройство-исполнитель в ответ на снятие сигнала -DIN должно снять код данных с шины AD и закончить сигнал подтверждения -RPLY. После этого процессор снимает сигнал -SYNC.
В фазе данных цикла записи (рис. 2.4) процессор выставляет на шину AD код записываемых данных и сопровождает его отрицательным сигналом строба записи данных -DOUT. Устройство-исполнитель должно по этому сигналу принять данные от процессора и сформировать сигнал подтверждения обмена -RPLY. Процессор, получив сигнал -RPLY, заканчивает цикл обмена. Для этого он снимает код данных с шины AD и сигнал -DOUT. Устройство-исполнитель в ответ на снятие сигнала -DOUT должно закончить сигнал подтверждения -RPLY. После этого процессор снимает сигнал -SYNC.
То есть на данной магистрали адрес передается синхронно (без подтверждения его получения исполнителем), а данные передаются асинхронно, с обязательным подтверждением их выдачи или приема исполнителем. Отсутствие сигнала подтверждения -RPLY в течение заданного времени воспринимается процессором как аварийная ситуация. В принципе возможна и асинхронная передача адреса, что увеличивает надежность обмена, хотя может снижать его скорость.
Помимо циклов чтения и записи на магистрали Q-bus используются также и циклы типа ввод-пауза-вывод (чтение-модификация-запись). Упрощенная временная диаграмма этого цикла представлена на рис. 2.5.

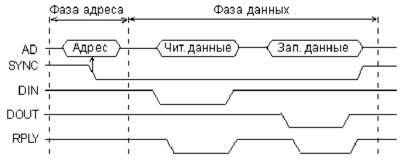

Рис. 2.5. Цикл ввод-пауза-вывод на магистрали Q-bus.
В этом цикле адресная фаза производится точно так же, как и в циклах чтения (ввода) и записи (вывода). Но в фазе данных процессор производит сначала чтение из заданного в адресной фазе адреса, а потом запись в тот же самый адрес. Для чтения используется строб чтения -DIN, а для записи - строб записи -DOUT. В ответ на сигнал -DIN устройство-исполнитель выдает свои данные на шину AD, а по сигналу -DOUT - принимает данные с шины AD. Как и в циклах чтения и записи, устройство-исполнитель подтверждает выполнение каждой операции сигналом подтверждения -RPLY. Понятно, что цикл ввод-пауза-вывод требует больше времени, чем каждый из циклов чтения или записи, но меньше времени, чем два последовательно произведенных цикла чтения и записи (так как для него нужна только одна адресная фаза). Сигнал -SYNC вырабатывается процессором в начале цикла ввод-пауза-вывод и держится до окончания всего цикла.
Существуют другие типы программного обмена, например, циклы обмена на синхронной немультиплексированной магистрали ISA (Industrial Standard Architecture), предложенной фирмой IBM и широко используемой в персональных компьютерах. Описание временных диаграмм и принципа работы магистрали ISA приведены в [1].
Принципиальное отличие асинхронного обмена по магистрали ISA от асинхронного обмена по магистрали Q-bus состоит в следующем. Если в случае Q-bus сигнал подтверждения обязателен, и его должен формировать каждый исполнитель, то в случае ISA сигнал о неготовности исполнитель может не формировать, если он успевает работать в темпе процессора. Зато в случае Q-bus к концу цикла обмена процессор всегда уверен, что устройство-исполнитель выполнило требуемую операцию, а в случае ISA такой уверенности нет.
2.3.2. Циклы обмена по прерываниям
Циклы обмена в режиме прерываний строятся по тем же принципам, что и циклы программного обмена, но имеют ряд специфических особенностей. Дело в том, что прерываний в микропроцессорной системе обычно бывает много. Поэтому процессору необходима информация о номере (или, как еще говорят, об адресе вектора) конкретного прерывания. Эта информация может быть передана процессору двумя путями.
Прерывания в микропроцессорных системах бывают двух основных типов:
-
векторные прерывания, которые требуют проведения цикла чтения по магистрали;
-
радиальные прерывания, которые не требуют никакого цикла обмена по магистрали.
При векторном прерывании код номера прерывания передается процессору тем устройством ввода/вывода, которое данное прерывание запросило. Для этого процессор проводит цикл чтения по магистрали, и по шине данных получает код номера прерывания. Шина адреса в данном цикле обычно не используется, так как устройство, запросившее прерывание, и так знает, что процессор будет обращаться именно к нему. В этом случае в магистрали достаточно всего одной линии запроса прерывания для всех устройств ввода/вывода. Так организованы прерывания, например, в магистрали Q-bus.
Рис. 2.6. Сигналы запроса и предоставления прерывания в магистрали Q-bus.
Схема распространения сигналов, участвующих в прерываниях на магистрали Q-bus, показана на рис. 2.6. Упрощенная временная диаграмма цикла запроса и предоставления магистрали представлена на рис. 2.7.

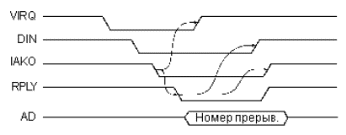

Рис. 2.7. Цикл запроса/предоставления векторного прерывания на магистрали Q-bus.
Запрос прерывания осуществляется отрицательным сигналом -VIRQ, который может формироваться каждым из устройств, запрашивающих прерывание. Тип выходного каскада для этого сигнала — ОК, чтобы избежать конфликтов между запрашивающими прерывания устройствами. Получив сигнал -VIRQ, процессор предоставляет прерывание (закончив предварительно выполнение текущей команды). Для этого он выставляет сигнал чтения данных -DIN и сигнал предоставления прерывания IAKO. Этот сигнал IAKO последовательно проходит через все устройства, которые могут запрашивать прерывания. Если устройство запросило прерывание, то оно не пропускает через себя этот сигнал. В результате получается, что если прерывания одновременно запросили два или более устройств, то сигнал предоставления прерывания получит только одно устройство, а именно то, которое ближе к процессору. Такой механизм разрешения конфликтов называется иногда географическим приоритетом (или цепочечным приоритетом, Daisy Chain). Получив сигнал IAKO, устройство, запросившее прерывание, должно снять свой сигнал -VIRQ.
Затем процессор проводит цикл безадресного чтения номера прерывания. В ответ на полученные сигналы -DIN и IAKO устройство, которому предоставлено прерывание, должно выдать на шину адреса/данных AD код номера прерывания (адреса вектора прерывания) и выставить сигнал подтверждения -RPLY. Процессор читает код номера прерывания и заканчивает цикл безадресного чтения снятием сигналов -DIN и IAKO.

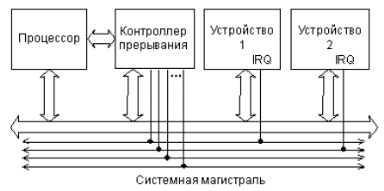

Рис. 2.8. Структура связей для организации радиальных прерываний на магистрали ISA.
При радиальном прерывании в магистрали имеется столько линий запроса прерывания, сколько всего может быть разных прерываний. То есть каждое устройство ввода/вывода, желающее использовать прерывание, подает сигнал запроса прерывания по своей отдельной линии. Процессор узнает о номере прерывания по номеру линии, по которой пришел сигнал запроса прерывания. Никаких циклов обмена по магистрали при этом не требуется. В случае радиальных прерываний в систему обычно включается дополнительная микросхема контроллера прерываний, обрабатывающая сигналы запросов прерываний. Именно так организованы прерывания, например, в магистрали ISA.
Упрощенная структура связей между устройствами, участвующими в обмене по прерываниям, на магистрали ISA показана на рис. 2.8. Процессор общается с контроллером прерываний как по магистрали (чтобы задать ему режимы работы), так и вне магистрали (при обработке запросов на прерывание). Сигналы запросов прерываний IRQ распределяются между всеми устройствами магистрали. На каждую линию IRQ приходится одно устройство. Тип выходного каскада для этих линий — 2С, так как конфликты здесь не предусмотрены. Запросом прерывания является передний, положительный фронт сигнала IRQ. При одновременном поступлении сигналов IRQ от нескольких устройств порядок их обслуживания определяется контроллером прерываний.
Какой тип прерываний лучше — векторный или радиальный?
Векторные прерывания обеспечивают системе большую гибкость, в системе их может быть очень много. Но зато они требуют дополнительных аппаратурных узлов во всех устройствах, запрашивающих прерывания, для обслуживания циклов безадресного чтения.
Радиальных прерываний в системе обычно не очень много (от 1 до 16). При этом типе прерываний, как правило, требуется введение в систему специального контроллера прерываний. Каждое радиальное прерывание требует введения дополнительной линии в шину управления системной магистрали. Но работать с радиальными прерываниями проще, так как все сводится только к выработке единственного сигнала IRQ, и никаких циклов обмена по магистрали не требуется.
2.3.3. Циклы обмена в режиме ПДП
Циклы обмена в режиме прямого доступа к памяти выполняются по тем же правилам, что и циклы программного обмена, и циклы предоставления прерываний.
Прежде чем начать обмен в режиме ПДП, устройство, которому необходим ПДП, должно запросить ПДП и получить его. Процедура запроса и предоставления ПДП очень похожа на процедуру запроса и предоставления прерывания. В обоих случаях устройство, требующее обслуживания, посылает сигнал запроса процессору. Однако в случае ПДП процессор обязательно должен предоставить ПДП запросившему устройству с помощью специальных сигналов, так как на время ПДП процессор отключается от магистрали. А при радиальных прерываниях предоставления прерывания от процессора не требуется.
На магистрали Q-bus запрос и предоставление ПДП организуются подобно запросу и предоставлению прерывания. Упрощенная структура связей устройств, участвующих в ПДП, показана на рис. 2.9. Временная диаграмма запроса/предоставления ПДП очень близка к временной диаграмме запроса/предоставления прерывания (см. рис. 2.7).

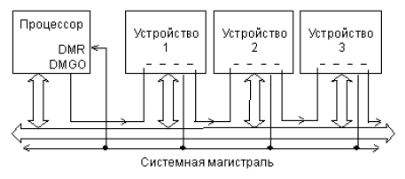

Рис. 2.9. Структура связей запроса/предоставления ПДП на магистрали Q-bus.
Сигнал запроса ПДП, называемый -DMR, передается всеми устройствами, нуждающимися в ПДП, по одной линии магистрали. Тип выходного каскада на этой линии — ОК. Процессор, получив сигнал -DMR, выдает сигнал предоставления ПДП DMGO, аналогичный сигналу IAKO. Этот сигнал также проходит через все устройства последовательно, в результате чего ПДП получает только то устройство, которое находится ближе к процессору (географический приоритет). А затем устройство, получившее ПДП, проводит циклы обмена по магистрали, аналогично циклам программного обмена. В циклах ПДП информация читается из памяти и записывается в устройство ввода/вывода, или наоборот — читается из устройства ввода/вывода и передается в память.
