Многие автоматизированные средства проектирования позволя­ют просматривать модель с разной степенью детализации: только обозначения сущностей и связей между ними или сущность+ключи, или сущность+ключи+внешние_ключи, или сущность+все_атрибуты. Наличие таких возможностей создает существенные удобства, осо­бенно при создании больших и сложных моделей.

Другой важной характеристикой CASE-средств является возмож­ность получать различные подмодели из общей модели и, наоборот, обеспечивать интеграцию различных фрагментов в единую модель. Эти возможности могут быть полезны не только при коллективной разработке проекта несколькими разработчиками: очень удобно при обсуждении модели с конечными пользователями для каждого из них предоставлять только ту часть модели, которая имеет для него инте­рес; декомпозиция модели с возможностью корректной интеграции разных подсистем облегчает процесс проектирования.

Еще одним критерием для сравнения CASE-средств является сте­пень проверки правильности построенных моделей. Следует обра­тить внимание, что ни одна система автоматизации проектирования, насколько бы развитой она ни была, не может гарантировать соответ­ствия построенной концептуальной модели реалиям предметной об­ласти. Это определяется только квалификацией разработчиков, их пониманием предметной области и умением адекватно отобразить ее в модели. Но наличие средств проверки моделей может помочь уст­ранить ошибки, связанные в основном с невнимательностью, такие, как отсутствие идентификатора у сущности, отсутствие связи объек­та с другими объектами, неправильное задание имен, отсутствие в модели информации, необходимой/полезной при дальнейшем проек­тировании (объемные характеристики для классов объектов и связей между ними и т.п.), противоречия в модели (особенно существенно при коллективной разработке) и др.

Даже при использовании одной и той же методологии, как, на­пример, в Design/IDEF и ERWin (обе используют методологию IDEF1X), способ их машинной реализации оказывается разным. Так, например, в Design/IDEF при описании атрибута указывается, что он является дискриминатором, при этом на схеме автоматически выво­дится знак дискриминатора и его имя. В ERWin не выделяется свой­ство, по которому проводится разбиение, и «дискриминатор» автома­тически не именуется. Это менее удобно. Хотя можно потом выде­лить соответствующую связь для редактирования и в описании супертипа указать, какой атрибут является дискриминатором. Тогда название этого атрибута повторяется рядом со знаком дискриминатора.

Анализируя CASE-средства, мы обращали внимание только на те характеристики, которые оказывают непосредственное влияние на проектирование структуры базы данных. Однако функции CASE-средств этим не ограничиваются. Многие системы позволяют зада­вать в модели ограничения целостности и генерируют программы (триггеры, хранимые процедуры), проверяющие эти ограничения при эксплуатации БД. Кроме того, CASE-средства могут генерировать программы ведения БД.

Многие CASE-средства позволяют экспортировать модели в дру­гие системы и, наоборот, импортировать их из других систем.

Отметим некоторые частные особенности конкретных CASE-средств.

Design/IDEF (версия 3.5). При описании атрибута в этой систе­ме указывается, является ли он первичным ключом (Primary Key - РК) или инвертированным входом (Invertory Entry - IE). Подход, при котором эти вопросы приходится решать на стадии моделирования предметной области, представляется неудачным по следующим при­чинам:

• «ключ» - понятие, относящееся к реляционной модели, а не к предметной области;

• вопрос, что выбрать в качестве ключа, нужно решать на стадии проектирования даталогической модели, а не инфологического моде­лирования, и желательно - автоматически;

• специалисту, строящему ER-модель, необходимо знать, что та­кое «ключ», «внешний ключ», «альтернативный ключ», уметь их оп­ределять и выбирать, что не так и просто, особенно если речь идет о составном ключе (как отмечалось выше, желательно активное учас­тие специалистов предметных областей в разработке ER-модели, и требовать от всех них знания таких специфических вопросов теории баз данных нежелательно);

• для нескольких атрибутов можно указать, что он является РК. На самом деле это означает, что каждый из таким образом обозна­ченных атрибутов является элементом составного ключа, а не са­мим ключом, что в аспекте реляционной теории принципиально важ­но различать;

• термин «инвертированный вход» вообще не очень подходит для ER-модели, так как определяет способ организации хранения данных (для «инвертированных входов» строится индекс);

• система не проверяет ошибочные с точки зрения реляционной модели определения атрибутов. Так, можно объявить какой-то атри­бут одновременно и первичным, и вероятным ключом или объявить один атрибут первичным ключом (т.е. ключ простой) и его же вклю­чить в состав составного альтернативного ключа, или можно не за­дать длину атрибута, и при этом генерируется описание таблицы БД без указания длины поля.

Если в Design/IDEF вы изобразили объект и установили с ним связь 1:М от другого объекта, то сразу в подчиненный объект мигриру­ет ключ из родительского объекта. Это же закладывается автоматичес­ки и в алгоритм проектирования, что далеко не всегда целесообразно (то же самое наблюдается и в ERwin, и во многих других системах).

Недостатком такого подхода является то, что вместо мифологическо­го моделирования на самом деле как бы сразу происходит проектиро­вание отношения (таблицы БД). Но, во-первых, связь 1:М может быть отражена в БД разными путями (см. описание алгоритма в главе 3), а во-вторых, на уровне ER-модели происходит дублирование инфор­мации (наличие связи между сущностями отображается дважды: ли­нией на схеме и повторением ключа родительской сущности).

В системе имеется целый ряд ошибок, связанных с преобразова­нием ER-модели в целевую схему БД. Так, например, если изобра­зить связь М:М (которая называется неспецифической), то схема (на SQL) сформируется, но с ошибками (ни в одну из таблиц не включа­ется ключ связанной таблицы, не создается таблица связи, но в то же время создается внешний ключ, которому не соответствует первич­ный ключ). В документации по CASE-системам, в которых связь М:М является неспецифической, сказано, что на поздних стадиях модели­рования их надо преобразовать в специфические. Но если забыть это сделать, то, как сказано выше, описание на SQL сформируется и ни­каких сообщений об ошибках выдано не будет. Кроме того, наблюда­ется неполное соответствие типов данных, определяемых CASE-средством, реальному списку типов данных, поддерживаемому целевой СУБД.

Как отмечалось выше, разные целевые системы могут иметь раз­нообразные ограничения на допустимые имена используемых инфор­мационных единиц. В Design/IDEF имена полей в SQL-описании даются те, которыми в модели названы атрибуты (это могут быть, на­пример, длинные русские слова или фразы с пробелами; в большин­стве случаев задание таких имен недопустимо в целевых СУБД, но система не контролирует допустимость используемых имен инфор­мационных единиц).

ERWin (версия 2.6). В этой системе просматривать модель мож­но на разных уровнях: только объекты, объекты и свойства, связи с указанием кардинальности или без оной, с указанием ограничений целостности и без указания и др. Для того чтобы воспользоваться этой возможностью, нужно в меню «Option» отметить позицию «Show Display menu» и в появившемся меню выбрать нужные параметры отображения.

При связывании сущностей, так же как и в Design/IDEF, ключ ро­дительской сущности всегда мигрирует в зависимую сущность в ка­честве неключевого атрибута (при построении модели родительской становится та сущность, на которую «кликнули» мышью первой).

Система накладывает следующие ограничения на размер модели: до 500 сущностей и до 1500 атрибутов.

При изображении подтипов используется иной подход, нежели в Design/IDEF1X, а именно: изображаются сначала все объекты, как родовой, так и видовые. Потом они соединяются соответствующей связью. В отличие от Design/IDEF1X в ERWin не выделяется свой­ство, по которому проводится разбиение, и дискриминатор первона­чально никак не именуется. Но потом можно (щелкнув на значке дис­криминатора, выйти в соответствующий редактор) указать, по како­му атрибуту идет разделение, и имя этого атрибута появится около значка дискриминатора.

В ERWin версии 3.5 введены дополнительные возможности:

• поддержка многомерного моделирования;

• возможность оценивать объем таблиц и индексов в БД;

• словарь доменов;

• расширение опций для генерации баз данных;

• поддержка последних версий некоторых серверов баз данных и некоторые другие.

Редактор Design/IDEF интуитивно более понятен и привычен (на­пример, чтобы перемещать линию, нужно щелкнуть по ней мышью и перемещать метки концов или середины линии; чтобы ввести новый атрибут в сущность, достаточно двойного щелчка по этой сущности). Но более привычно не всегда означает, что это безусловно лучше. Так, при перетаскивании линий в ERWin нельзя оторвать концы ли­ний от границы знака сущностей, которые они связывают, что скорее является достоинством, чем недостатком.

S-Designor (новое название - PowerDesigner). Система включа­ет в себя следующие модули:

• ProcessAnalyst - потоки данных и бизнес-процессы; позволяет создать функциональную модель информационной системы.

• DataArchitect - концептуальная и физическая модель; позволяет создавать концептуальную модель, основываясь на информации фун­кциональной модели из ProcessAnalyst, с последующей генерацией физической модели для более чем 40 различных СУБД. Возможна обратная генерация физической модели из существующей БД.

• AppModeler - генерация приложений; позволяет генерировать отдельные объекты или целые приложения для PowerBulder, Visual Basic и ряда других инструментов.

• MetaWorks - поддержка коллективной работы.

• Начиная с версии 6.0 в PowerDesigner появился новый модуль WarehouseArchitect, предназначенный для проектирования специали­зированных информационных моделей для хранилищ данных, вклю­чая многомерные информационные модели. Помимо поддержки тра­диционных СУБД позволяет генерировать физические модели для специализированных серверов Sybase IQ и Red Brick.

Имеется объект Домен (Domain), который предназначен для оп­ределения типа данных. Посредством использования этого объекта можно определить допустимые значения для каждого из элементов данных. Для Домена можно указать тип данных, длину, допустимые значения и некоторые другие свойства.

С одним Доменом можно связывать несколько элементов данных. Возможность задания Доменов, таким образом, сокращает описание концептуальной модели и позволяет стандартизировать представле­ние однотипных данных.

2.3.9. Использование графических ПП для изображения ER-моделей

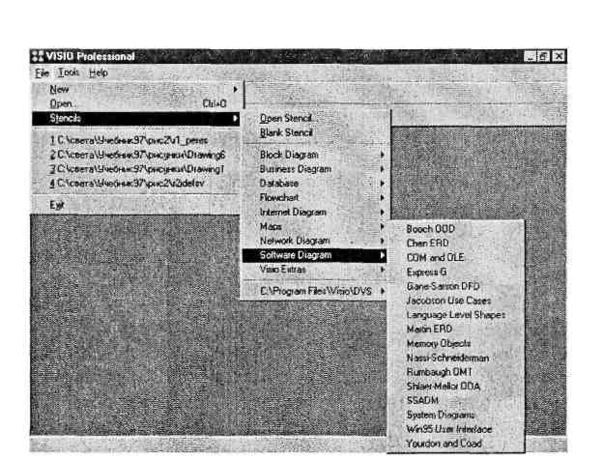

При изображении ER-моделей можно воспользоваться различны­ми графическими средствами. Так, широко распространенное сред­ство Visio Professional (рис. 2.35) поддерживает множество нотаций ERD (Entity - Relationship Diagrams - диаграмммы «сущность-связь»).

Рис. 2.35. Нотации, поддерживаемые в Visio Professional

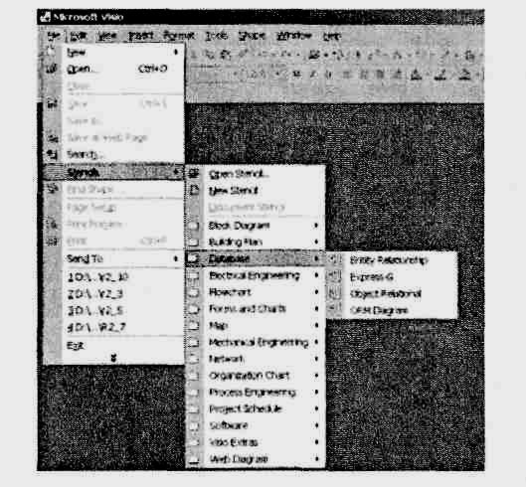

В Microsoft Visio ER-модели можно рисовать, используя панель меню Stensils/Database/Entity Relationship (рис. 2.36).

Рис. 2.36. Вид окна Microsoft Visio.

Меню Stensils/Database/Entity Relationship
