В общем случае, индицирование может считаться корректным при F_N>15. Если число экспериментально промеренных отражений превышает 30, то в качестве критерия используют величину F₃₀, так как уменьшение интенсивностей рефлексов с увеличением угла  должно приводить к значительному уменьшению числа N_эксп.

При вычислении числа теоретически возможных линий необходимо учитывать все погасания, найденные на рентгенограмме, и не включать их в значение N_poss. Систематические наложения рефлексов учитываются следующим образом. Для плоскости (без учёта фактора повторяемости) принимается во внимание только один набор индексов: например, 100 для кубической сингонии, а не все шесть возможных. Одинаковые межплоскостные расстояния (например, 333 и 511 для кубической сингонии) могут соответствовать нескольким наборам hkl. Такой рефлекс в значении N_poss. также учитывается, как один возможный. Для случайно налагающихся рефлексов, имеющих примерно одинаковые значения d (которые не могут быть экспериментально разделены), все различные индексы в N и N_poss считаются в качестве отдельных линий.

В заключение отметим, что индицирование рентгенограмм более низкой симметрии, нежели кубическая, - процедура более сложная, а полученные результаты часто оказываются сомнительными, если расчетная, «рентгеновская», плотность плохо согласуется с пикнометрической (экспериментальной). Однако более подробное рассмотрение этого вопроса не входит в задачу данного пособия.

7. Использование компЬЮтерной базы данных PDF

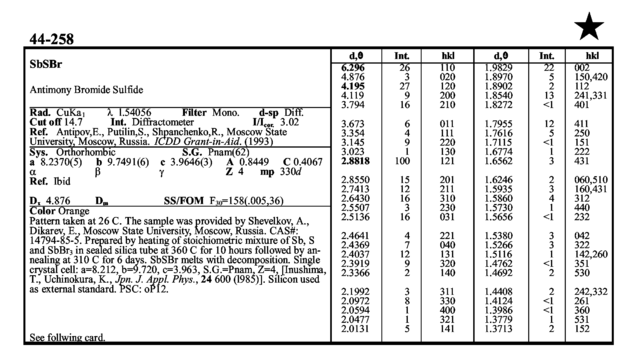

В последнее время при рентгенографическом исследовании предпочитают использовать базу данных, называемой Файлом порошковых дифракционных данных или PDF (Powder Diffraction File™). Она постоянно пополняется и распространяеется Международным центром по дифракционным данным (ICDD) (http://www.icdd.com). В ней содержатся структурные сведения о более, чем 500000 соединений и минералов. Рассматриваемая база является «наследницей» картотек ASTM и JCPDS, исполненных на бумажных носителях. C 2006 года ICDD распространяет два варианта этой базы: наиболее полная – PDF4+ и ее сокращенный вариант – PDF2 (рис. 24).

Файлы этих баз (их традиционно называют карточками) содержат те же сведения, что и в картотеке JCPDS, а также дополнительные сведения полезные при фазовом анализе. Кроме того, в этих файлах содержится служебная информация, характеризующая надежность источника рентгеновских сведений. С помощью представленных в базе данных оказалось возможным расширить возможности РФА, применяя современные структурные данные: методы полнопрофильного анализа и Ритвельда. Использование последних, правда, невозможно при отсутствии современной компьютерной техники.

В полнопрофильном анализе все фазы смеси должны быть сначала определены, как найдены и соответствующие «весовые коэффициенты» (доли X_i фаз в смеси). Рентгенограмма отдельной фазы описывается математически в виде непрерывного профиля с отражениями, по форме схожими с формой линий на экспериментальной рентгенограмме. Аппроксимация может проводиться как по данным картотеки PDF, так и по данным расчеты теоретической рентгенограммы, если, конечно, удастся подобрать соответствующую удачную модель. Основной задачей при подобном сопоставлении является подбор подходящих функций для описания рентгенограммы с целью получения максимального согласия с наблюдаемой картиной. Полагают, что при использовании этого метода можно анализировать материалы с неизвестной структурой и при этом не требуется знания теории дифракции и кристаллографии.

При использовании метода Ритвельда для РФА симулируются картины дифракции таким образом, чтобы они наиболее полно соответствовали физике формирования и измерения рентгенограмм и данным эксперимента. Здесь не очень существенными оказываются даже интегральные интенсивности отдельных линий, так как важно только соответствие полученной картины реальной рентгенограмме. В процессе расчета уточняются и коэффициенты X_i.
