Органы управления:

Breakpoint - прерывание работы генератора в указанной ячейке. При этом требуемая ячейка выбирается на дисплее генератора курсором, а затем нажимается кнопка "Breakpoint". После нажатия на кнопку "Pattern" появится меню:

Clear buffer - стереть содержимое всех ячеек.

Open - открыть (загрузить) кодовые комбинации из файла.

Save - записать все комбинации в файл.

Up counter - заполнить буфер экрана кодовыми комбинациями, начиная с 0 в нулевой ячейке и далее с прибавлением 1 в каждой последующей ячейке.

Down counter - заполнить буфер экрана комбинациями, начиная с FFFF в нулевой ячейке и далее с уменьшением на 1.

Shift right - заполнить каждые 4 ячейки комбинациями 1-2-4-8 со смещением их в следующих четырех ячейках вправо.

Shift left - то же самое, но со смещением влево.

Для удобства анализа таблицы устанавливаем приемлемую частоту выдачи слов в 1 Гц.

Нажав кнопку Pattern получаем подменю Presaved pattern:

Отмечаем точкой опцию Up counter для создания последовательности значений переменных, соответствующей приведённой таблице. Для подтверждения затем нажимается кнопка «Аccept».

Для запуска теста включаем электронный макет (выключатель в правой стороне панели инструментов).

3. Задание на выполнение лабораторной работы.

6. Содержание отчёта.

6.1. Таблица с вариантом, выданная преподавателем.

6.2.Материалы по минимизации заданной логической функции.

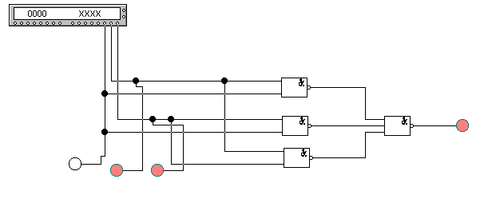

6.3. Три синтезированные комбинационные схемы средствами EWB.

7. Контрольные вопросы.

7.1. Способы физического представления данных.

7.2. Типы схем цифровых устройств.

7.3. Отличия комбинационной схемы от цифрового автомата,

7.4. Способы задания булевых функций.

7.5. Системы булевых функций, обладающие функциональной полнотой.

7.6. Наборы логических элементов, обладающие функциональной полнотой.

7.7. Определение и получение СДНФ.

7.8. Задача минимизации булевых функций.

7.9. Основные теоремы алгебры логики для двух переменных.

8. Литература.

1. В.И. Карлащук. Электронная лаборатория на IBM PC.

М., "СОЛОН-Р", 2001.

2. Электротехника и электроника в экспериментах и упражнениях:

Практикум на Electronics Workbench: В 2-х томах /Под общей

редакцией Д.И.Панфилова. М.: ДОДЭКА,2000.

3. Потёмкин И.С. Функциональные узлы цифровой автоматики. - М.: Энергоатомиздат, 1988. - 320 с.

4. Пухальский Г.И., Новосельцева Т.Я. Цифровые устройства: Учебное пособие

для втузов. - СПб.: Политехника, 1996. - 885 с.

5. Савельев А.Я. Арифметические и логические основы цифровых автоматов: Учебник. - М.: Высшая школа, 1980.-255 с.

6. Угрюмов Е.П. Цифровая схемотехника. - СПб.: БХВ - Санкт-Петербург, 2000 - 528 с.: ил.

7. http://spb-lta-kafapp.narod.ru/markich.htm
