Схема ускоренного переноса К589ИКОЗ (СУП) (рис. 9.4). Дан­ная схема предназначена для формирования групповых переносов при совместном использовании с ЦПЭ, имеет 17 информационных входов, восемь информационных выходов и один управляющий вход, переводящий выход самого старшего разряда в “третье” со­стояние. Одна схема СУП позволяет организовать 16-разрядный ОБ, т. е. может работать совместно с восемью ЦПЭ.

Таблица 9.3

Схема ускоренного переноса представляет собой совокупность восьми комбинационных схем типа И — ИЛИ — НЕ и реализует следующие соотношения:

C1 = X0Y0 + Y0C1

С2 = X1Y1 + Y1Y0X0 + Y1Y0C1

C3 = X2Y2 + Y2Y1X1 + Y2Y1Y0X0 + Y2Y1YOC1 и т. д.

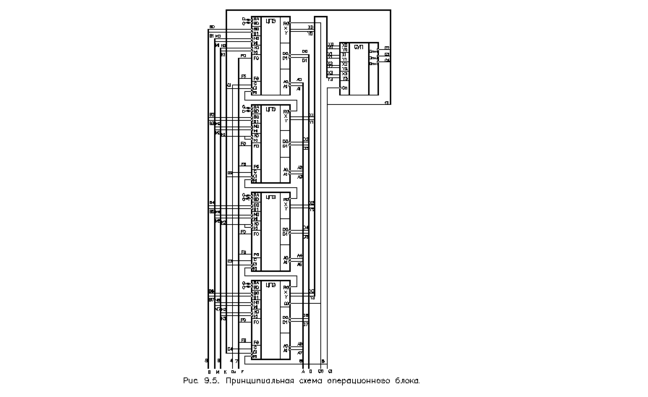

Схема операционного блока (рис. 9.5). Содержит четыре микро­схемы ЦПЭ и одну микросхему СУП, образующую восьмиразряд­ные информационные магистрали В, М, A, D. Использование СУП позволило уменьшить время распространения переносов, т. е. повы­сить быстродействие ОБ.

Особенность данной схемы — последовательное распростране­ние переноса через последнюю секцию ЦПЭ, т. е. для выхода пере­носа из ОБ используется выход СО последней секции ЦПЭ вместо выхода C(N+4) СУП. Выходы СО и RO объединены, так как эти выходы ЦПЭ имеют три состояния, а выход C(N+4) СУП не имеет третьего состояния. Второй особенностью данной схемы является способ организации шины К для маскирования разрядов ЦПЭ, ко­торый заключается в следующем: шина К состоит из четырех раз­рядов, причем разряды КО и КЗ маскируют младший и старший разряды ЦПЭ, а разряды К1 и К2 маскируют соответственно 2, 3, 4 и 5, 6, 7-й разряды. Ниже выделены отдельно младший и старший разряды байта, а также младший и старший полубайты информации (табл. 9.4).

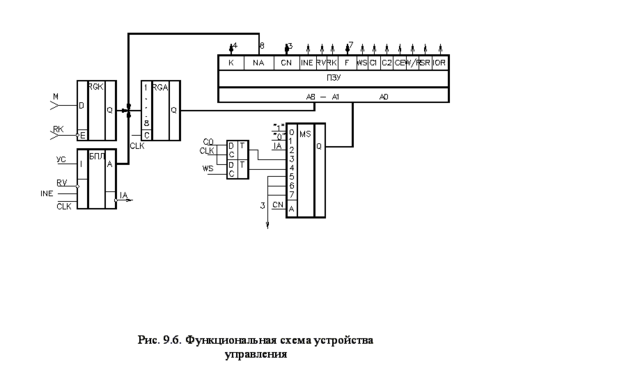

Устройство управления. В работе [30] подробно рассмотрена ра­бота микроЭВМ, использующей микросхему БМУ К589ИК01, и указаны недостатки таких микроЭВМ. Устройство управления (УУ) микроЭВМ может быть реализовано на регистрах с динамическим управлением записью, при этом расширяются возможности по вы­бору адреса следующей микрокоманды. Устройство управления мик­роЭВМ обеспечивает последовательность выборки команд в соот­ветствии с алгоритмом решаемой задачи, формирует управляющие коды для операционного блока и совокупность управляющих сигна­лов, обеспечивающих совместную работу блоков при выполнении текущей команды. На рис. 9.6 приведена функциональная схема УУ, реализующего микрокомандный принцип.

Запись микрокоманд ведет ПЗУ емкостью 512х32. Адрес выпол­няемой микрокоманды определяется выходным кодом регистра RGA и одноразрядным кодом мультиплексора условии MS ГК155КП1) Изменение адреса микрокоманды осуществляется по фронту синхроимпульса CLK, поступающего .-а управляющий вход регистра RGA (2ХК155ИР1). Адрес следующей микрокоманды в общем случае может формироваться по содержимому адресной ча­сти микрокоманды (NA1 —NA9), по содержимому регистра RGK или по выходному коду блока приоритетного прерывания (БПП) (К589ИК14).

Устройства, определяющие адрес следующей микрокоманды, объединены выходами в общую магистраль, подключенную ко вхо­дам RGA. Объединение в одну магистраль происходит на основе использования “третьего” состояния схем, подключенных ко входу RGA. В каждой микрокоманде активным может быть только один из источников следующего адреса. Для выполнения этого условия в состав микрокоманды включены микроинструкции RV, RK, воз­действующие на управляющие входы RGK (K589 ИР12), БПП, ПЗУ (4Х556РТ5), формирующие код NA. Источник следующего адреса определяется в соответствии с приведенными данными:

М
ультиплексор условий MS К155КП7 формирует код младшего адреса микрокоманды, позволяя организовать условные переходы в зависимости от значения одного из восьми входных сигналов. Адрес входа, формирующего выходной сигнал мультиплексора, оп­ределяется кодом CNO, CN1, CN2 текущей микрокоманды. Микро­инструкция CN п
оступает на управляющие входы мультиплек­сора MS.

В качестве входных сигналов MS используются следующие: на­пряжение логической единицы (CN==0₈); напряжение логического нуля (CN=l₈); выходной сигнал IA, формируемый БПП (CN=2₈); значение СО (CN=3₈, 4₈), записанное в D-триггеры, управляемые тактирующим синхроимпульсом CLK и микроинструкцией WS; зна­чения трех внешних управляющих сигналов RDY (CN=5—7₈).

Приведенная структура устройства формирования следующего адреса позволяет в каждой микрокоманде осуществлять переходы указанных типов: безусловный переход к микрокоманде с адресом, определяемым кодом NA текущей микрокоманды и заданным зна­чением АО; условный переход к микрокоманде с адресом, опреде­ляемым кодом NA текущей микрокоманды и кодом АО, формируе­мым мультиплексором по значению одного из источников его вход­ных сигналов; переход к микрокоманде, адрес которой определяется выходными кодами БПП и MS; переход к микрокоманде, адрес ко­торой определяется кодами RGK и MS.

Кроме микроинструкций, формирующих адрес следующей микро­команды (МК), в состав последней входят микроинструкции, обеспе­чивающие согласованную работу всех блоков, входящих в мик­роЭВМ.
